小型摆动式动力输出机械结构设计

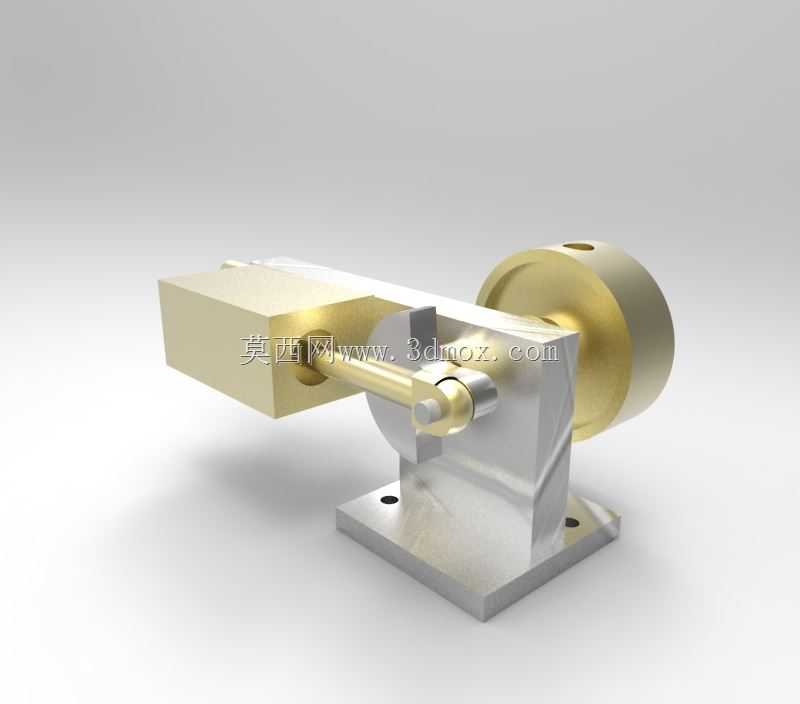

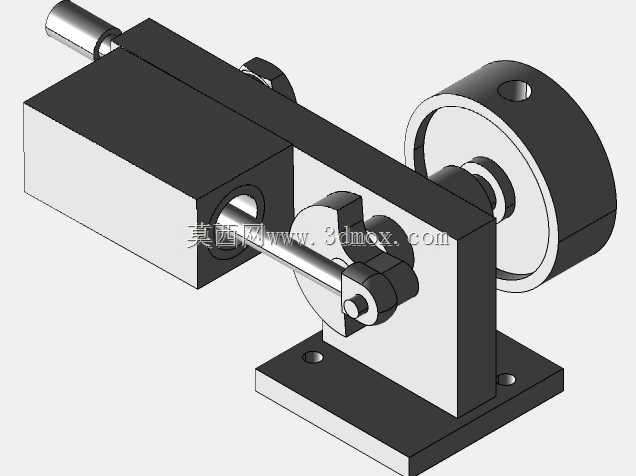

　　在小型动力演示、教学实验以及微型动力输出场景中，这类摆动式动力结构常被用作原理验证载体，它能将输入的往复摆动动作转换为旋转动力输出，也可反向将旋转运动转化为指定行程的往复摆动，适配低负载、低转速的动力传递需求，常见于教学教具、小型自动化设备的动力执行端、精密仪器的动力调节模块中。从结构组成来看，该装置主要分为固定基座、摆动执行块、传动销轴、旋转输出轮几个核心部分，固定基座采用带安装孔的方形底板设计，两个安装孔对称分布在基座两侧，安装时可通过螺栓直接固定在安装平面上，基座上部的支撑臂预留了传动销轴的装配孔位，孔位与底板的垂直度公差控制在0.02mm以内，保证传动过程中不会出现卡滞。摆动执行块采用矩形块状结构，

　　与传动销轴连接的位置做了圆弧过渡处理，避免运动过程中与支撑臂发生干涉，执行块的行程由旋转输出轮的偏心距决定，本次设计中偏心距设置为12mm，对应摆动执行块的直线往复行程为24mm，可根据实际使用需求调整偏心距参数来改变输出行程。旋转输出轮采用带中心孔的圆盘结构，中心孔用于对接输出轴，可外接负载轮、测速模块或者其他执行构件，轮体侧面的偏心孔与传动销轴采用间隙配合，配合公差选用H7/g6，既保证转动灵活，又不会出现过大的晃动间隙。设计过程中优先考虑了结构的易加工性，所有零件的外形均采用规则的平面、圆柱面组合，没有复杂的曲面结构，可直接通过普通铣床、车床完成加工，不需要特殊的加工工艺，适合小批量制作或者个人DIY加工。

　　装配时需要先将传动销轴压入摆动执行块的连接孔中，再将销轴两端装入基座支撑臂的装配孔，最后将旋转输出轮的偏心孔套入销轴端部，装配完成后手动转动旋转输出轮，检查摆动执行块的动作是否顺畅，全程无卡滞、无异响即为装配合格。安装边界方面，该装置整体的长宽高尺寸控制在80mm45mm50mm范围内，底板安装孔的中心距为35mm，安装时需要预留出至少10mm的周边空间，避免摆动执行块运动时与周边构件发生碰撞，输出轴的中心高度距离安装平面为32mm，对接外部负载时需要保证负载轴与输出轴的同轴度公差在0.05mm以内，防止出现额外的径向力磨损传动部件。在实际使用场景中，这类结构常被用来演示曲柄滑块的运动原理，也可作为小型摆动输送装置的动力源，

　　通过调整旋转输出轮的转速，可以控制摆动执行块的往复频率，适配不同的工作节拍需求，比如在小型物料分拣设备中，可通过该结构带动拨杆做往复摆动，实现物料的有序分流。结构的材质选择上，基座、摆动执行块、旋转输出轮均可采用铝合金或者黄铜材质加工，既保证足够的结构强度，又能降低整体重量，传动销轴可选用不锈钢材质，提升耐磨性能，延长结构的使用寿命，日常维护只需要定期在传动配合位置涂抹少量润滑脂，即可保证长期运行的顺畅性。不同于常规的旋转式动力结构，这种摆动式结构的动力传递路径更短，没有多余的减速或者换向构件，动力传递效率更高，在小行程往复动作的场景下，比气缸、电缸等执行元件的结构更简单，成本更低，且不需要额外的气源或者电控配套，纯机械结构即可完成动作输出，可靠性更强，适合在一些对成本敏感、对可靠性要求高的简易自动化场景中使用。在建模过程中，所有配合面均做了公差匹配设计，装配体中不存在过定义或者干涉的问题，可直接导出工程图用于加工生产，也可导入仿真软件中做运动学仿真，验证不同转速、不同偏心距下的运动参数，为后续的实际应用提供数据支撑。
