钻孔定位用弹簧导向对中工装结构

　　在现场机加工尤其是薄壁件、水暖件安装钻孔的作业场景里，经常会遇到钻头滑移、孔位偏移的问题，尤其是在已经预装水龙头基座的板材上扩孔或者对位钻孔时，手持电钻的进给稳定性很难保证，一旦钻头跑偏，不仅会破坏安装面的密封结构，还可能导致后续水龙头安装错位、渗水，这类返工问题在装修水电作业、小型五金件二次加工场景里占比不低。这款弹簧导向对中结构，就是针对这类对位钻孔需求设计的辅具，核心作用是在钻孔进给过程中提供稳定的导向支撑，抵消手持作业的径向晃动量。

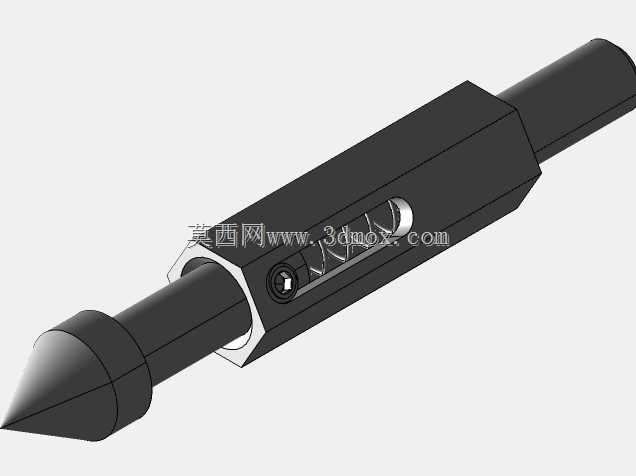

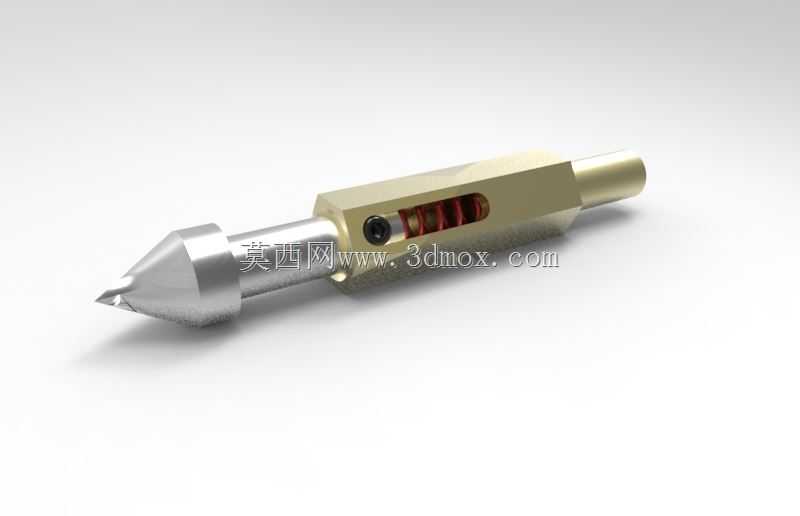

　　从结构设计逻辑来看，整体采用同轴阶梯轴布局，前端是锥形定位头，锥面角度匹配常见水龙头安装基座的中心导向孔锥度，作业时可以直接卡入待安装件的中心定位凹位，不需要额外划线找正，锥面的自定心特性可以快速完成初始对位，减少前期找正的辅助时间。中段的黄铜本体是整个结构的承载基体，内部加工有同轴的阶梯通孔，用来容纳弹簧和顶针组件，侧面的紧定螺钉孔用来固定内部弹簧的预压行程，同时方便拆解维护，更换不同刚度的弹簧来适配不同进给力度的作业需求。尾段的圆柱轴径是标准的直柄结构，可以直接适配常规羽毛笔式手钻、小型台钻的夹头装夹尺寸，不需要额外的转换套，装夹后同轴度可以控制在0.05mm以内，满足普通钻孔作业的精度要求。

　　功能实现上，内部的弹簧始终给前端锥形定位头施加恒定的预紧压力，在钻头开始接触工件表面之前，锥形头就已经牢牢顶在待加工孔的中心位置，随着钻头进给，弹簧被逐渐压缩，锥形头沿着本体内部的导向槽向后回缩，整个过程中锥形头和中心孔的配合始终保持同轴，相当于给钻头提供了一个随动的中心架，哪怕手持电钻有轻微的径向晃动，也会被锥形头和定位孔的配合约束抵消，不会出现钻头走偏的情况。等到钻孔完成，钻头退出工件时，弹簧会自动把锥形定位头顶回初始位置，不需要手动复位，连续作业时的效率提升很明显。

　　从安装边界和尺寸适配来看，本体的外径控制在12mm，前端锥形头的最大直径是8mm，可以适配市面上绝大多数常规家用、工程用水龙头的安装中心孔尺寸，内部的导向孔和钻头的配合间隙控制在0.02mm，既不会卡滞钻头的进给，也不会因为间隙过大导致导向失效。尾段装夹柄的直径是6mm，和常规麻花钻的柄径一致，不管是锂电钻、台钻还是手摇钻都能稳定装夹，不需要调整夹头的夹持范围。整个结构的总长度控制在65mm，装夹后不会因为长度过长导致钻头发抖，在狭小的橱柜内部、墙面边角等操作空间受限的场景里也能灵活使用，不会和周边的管线、板材发生干涉。

　　实际使用的时候，不需要复杂的操作流程，只需要把这个工装装夹在钻夹头上，把前端锥形头对准水龙头基座的中心凹位，施加轻微的轴向压力让弹簧预紧，确认锥形头没有滑出定位位之后就可以启动电钻进给，整个钻孔过程中不需要额外扶持对位，哪怕是经验不足的新手操作，也能钻出位置精度符合安装要求的孔，不会出现孔位打偏导致的密封失效、安装错位问题。结构上没有复杂的传动部件，所有配合面都是简单的圆柱面、锥面配合，加工难度低，日常维护只需要定期清理内部的铁屑、给弹簧和导向接触面涂抹少量润滑脂就能长期使用，故障率极低，不管是装修现场的水电作业，还是小型五金加工车间的批量钻孔工序，都能适配对应的作业需求。
