露营车顶锁紧专用异形螺母结构

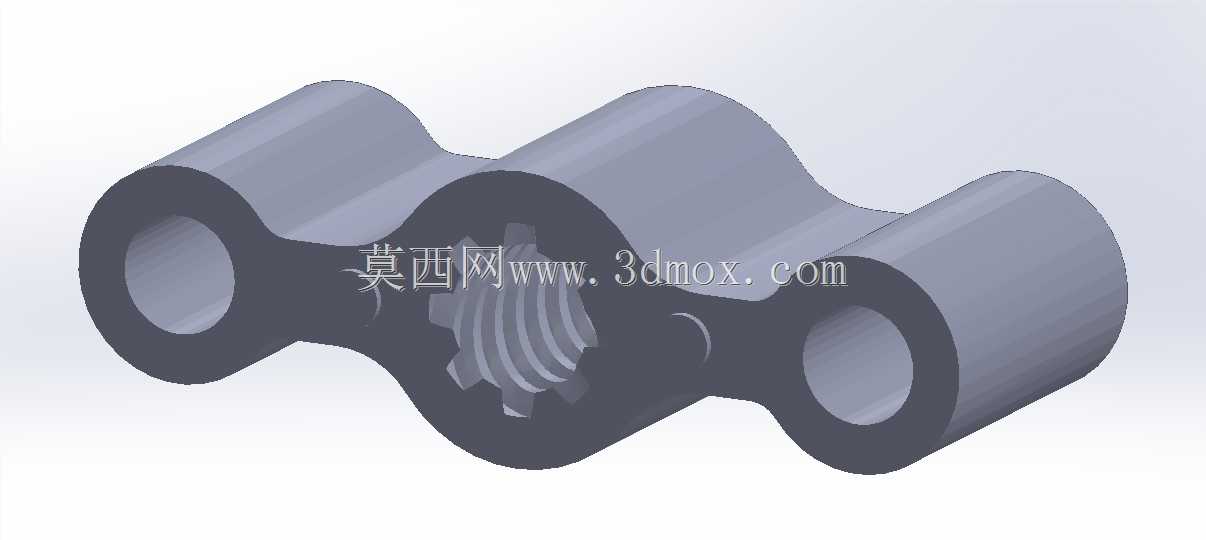

　　这款异形锁紧螺母是专为旅居露营车车顶开合机构设计的定制化紧固件，区别于常规标准六角、圆螺母的通用结构，其整体采用三端延伸的异形轮廓，中间主体为内花键螺纹啮合区，两侧对称布置带通孔的连接耳，完全匹配露营车顶翻转机构的联动锁紧需求。在户外旅居装备的实际应用场景中，露营车的升顶结构需要兼顾开合操作的顺畅性与锁止后的结构可靠性，常规标准螺母无法同时满足多点联动连接、花键传动啮合、轻量化布置的多重要求，这款结构正是针对该场景的特殊安装边界做的定向设计。从功能特性来看，中间段的内花键螺纹结构并非普通传动内螺纹，其齿形轮廓适配配套的驱动轴花键，在转动过程中可以将驱动轴的旋转扭矩平稳传递，带动两侧连接耳联动，实现车顶锁钩的同步锁紧与释放，

　　避免单侧锁止导致的密封不严、行车过程中车顶异响甚至脱开的风险；两侧的连接耳通孔用于铰接锁止拉杆，孔位的同轴度、孔与中间螺纹段的位置度公差控制在0.05mm以内，保证开合过程中两侧拉杆行程一致，不会出现卡滞、别劲的情况。设计过程中首先要匹配露营车顶的安装空间边界，整体轮廓的最大外轮廓尺寸需要嵌入车顶边框的预留安装槽内，不能突出边框表面影响外饰件装配，因此三个圆柱段的外圆做了平滑过渡的曲面连接，既减少了应力集中，也能最大化利用有限的安装空间，避免与周边的密封胶条、内饰衬板产生干涉。材质选型上适配户外使用场景，结构壁厚做了均匀化处理，最小壁厚不小于4mm，既保证锁紧状态下承受风阻、行车振动的结构强度，也不会因为壁厚过大增加不必要的重量，

　　符合露营车轻量化的设计趋势。安装时，中间花键段与驱动轴配合后，两侧耳孔通过圆柱销与锁止拉杆连接，不需要额外的焊接或者粘接工序，装配过程简单，后期维护更换时仅需拆卸两端的销钉即可完成拆装，不需要拆解整个车顶框架结构。在实际工况验证中，该结构需要承受-30℃到60℃的环境温度变化，以及行车过程中的持续振动，因此过渡曲面处做了圆角处理，避免应力集中导致的疲劳断裂，内花键的齿面粗糙度控制在Ra1.6以内，减少长期转动过程中的磨损，提升整个锁止机构的使用寿命。不同于标准件的通用化设计，这款螺母的每一处轮廓都对应实际的安装与功能需求，没有多余的结构设计，两侧连接耳的中心距严格匹配车顶锁钩的安装间距，中间花键的参数完全适配原车驱动轴的花键规格，不需要额外加装转接件就可以直接装配使用，能够有效减少车顶锁止机构的零件数量，降低装配复杂度与后期故障概率。
