90毫米规格新娘杯法兰式安装基座结构

　　在工业传感检测、精密流体控制以及自动化工位定位的场景里，这类环形盘状构件常作为核心安装载体承担定位、密封以及载荷传递的作用，很多现场调试的工程师会习惯把这类带台阶密封面的环形安装件称作新娘杯，主要是因为其双层台阶的轮廓和礼服裙摆的收边形态有相似之处，90毫米的外径规格刚好适配多数中小口径的管路安装、传感器嵌入式固定的空间需求。从实际使用的角度看，这类构件的核心作用是为安装在其中心通孔位置的检测元件、密封组件提供稳定的支撑基准，盘面均匀分布的安装孔是按照标准节圆尺寸排布的，现场安装时不需要额外做打孔适配，直接用对应规格的紧固件就能完成和对接法兰、设备安装面的刚性连接，盘面上的几处微小定位点是用来对准安装相位的，

　　避免安装时出现角度偏差导致后续密封失效或者检测信号偏移。设计这类构件的时候，首先要考虑的是安装面的平面度要求，和对接面接触的环形密封带区域粗糙度需要控制在合理区间，保证压紧之后不会出现介质渗漏的问题，外侧的台阶翻边结构一方面是提升整个盘体的结构刚性，避免薄盘在紧固件压紧的时候出现翘曲变形，另一方面翻边形成的限位槽可以嵌入密封圈，不需要额外设计密封槽的加工工序，降低零件的加工成本。中心通孔的尺寸是根据适配的元件外径确定的，90毫米外径规格对应的中心通径刚好满足多数小型光电传感器、流体检测探头的穿装需求，通孔边缘做了圆角过渡，避免穿装元件的时候刮伤元件表面的线缆或者密封层。从安装边界来看，整个盘体的总厚度控制在较低的数值，

　　不会占用过多的轴向安装空间，适合在设备内部空间紧凑的工位使用，盘体外侧的最大直径就是90毫米，安装时只要预留出对应直径的圆形安装区域，加上紧固件的操作空间就能完成装配，不需要额外预留过大的避让空间。很多做自动化设备改造的工程师在选装这类安装基座的时候，会优先考虑这种带一体成型翻边的结构，相比平板式的安装法兰，这种结构的抗形变能力更强，在长期受振动的工位上使用，不会因为紧固件的预紧力变化出现盘面变形，密封性能的保持周期更长。盘面的安装孔是沉孔设计，紧固件安装之后头部不会突出盘面，避免和周边的运动部件产生干涉，这一点在紧凑空间安装的时候尤为重要，很多现场故障就是因为紧固件突出刮擦到运动的管线或者元件，导致设备停机。另外，

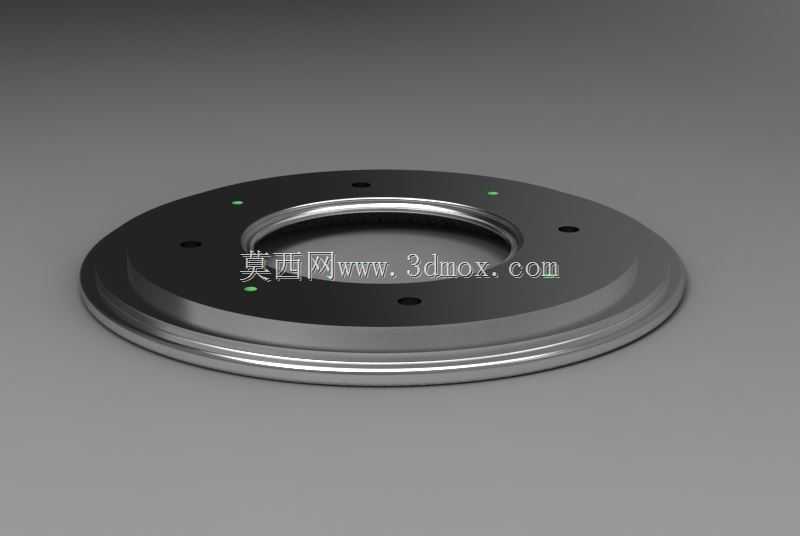

　　盘面上的几个微小的绿色标识点是相位标记，安装时对准对接件上的对应标记，就能保证内部的导流槽或者检测窗口的位置完全对齐，不需要反复调整角度，能大幅缩短现场安装的调试时间。从结构受力的角度分析，这类盘件在工作时主要承受的是轴向的压紧力以及少量的径向剪切力，所以在建模的时候，台阶过渡的位置都做了圆弧过渡处理，避免应力集中导致盘件在受交变载荷的时候出现裂纹，整个盘体的材质一般选用不锈钢或者阳极氧化铝合金，根据使用场景的防腐需求选择，建模时的壁厚设计是经过受力校核的，在满足刚性要求的前提下尽可能降低零件重量，减少整体设备的负载。
