蒸汽机车走行部机械结构三维设计

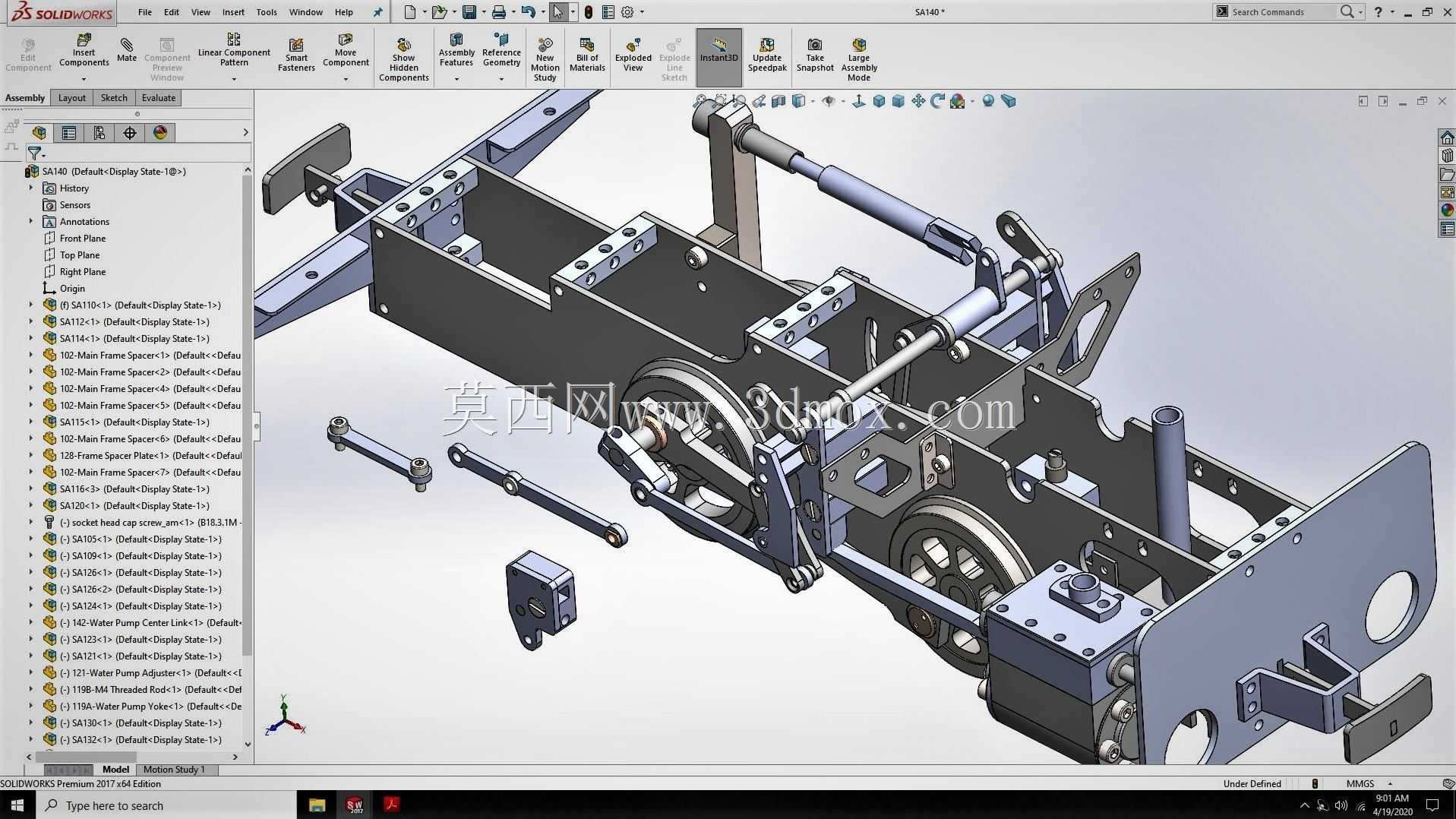

　　这套结构设计聚焦蒸汽机车走行核心区段，完全还原实车动力传递的机械逻辑，可用于轨道交通科普教具开发、复古机车文创产品结构验证、机械原理课程的连杆机构教学演示场景。从实际功能来看，该段结构承担车架承载、轮组导向、蒸汽动力向轮对扭矩转化的核心作用，设计时优先还原了车架的多层板梁拼接逻辑，主车架采用左右对称的厚钢板折弯焊接结构，预留了锅炉安装座、汽缸固定位、制动组件挂载点，所有安装孔位的同轴度公差按照实车装配要求设定，避免后续装配出现连杆卡滞问题。轮组部分采用双动轮搭配导轮的布局，动轮轮缘的踏面轮廓完全符合轨道运行的接触弧度，轮轴与车架之间的滑动轴承座预留了润滑脂加注通道，保证转动副的长期运行可靠性。传动连杆组件的设计严格匹配曲柄偏心距，

　　主连杆连接汽缸活塞杆与主动轮曲柄销，从连杆串联其余动轮的传动销，所有连杆的铰接点都采用销轴加轴套的配合结构，既保证转动灵活性，又控制铰接间隙在合理范围，避免运行过程中出现过大的冲击异响。设计过程中没有做过度的外观简化，车架上的管线固定支架、缓冲器安装座、排障器挂载位都做了完整还原，甚至连连杆上的注油孔位置、轮轴端的压盖固定螺栓都按照实车装配关系排布，方便使用者拆解观察每个部件的实际装配逻辑。从安装边界来看，该段结构的整体宽度控制在标准轨距对应的车架宽度范围内，车架底部到轨面的高度符合蒸汽机车的走行部限界要求，前端预留的车钩安装座高度与标准铁路车钩安装尺寸匹配，后端预留的锅炉连接法兰孔位与常见的小型蒸汽机车锅炉安装尺寸兼容，

　　不管是做等比例缩放的模型制作，还是做原理验证的静态展示，都不需要额外调整核心安装尺寸。在结构细节处理上，车架上的减重孔位置完全避开了主受力路径，横梁与纵梁的连接位置都做了三角加强筋设计，模拟实车的焊接加强结构，避免长期展示或者动态运行过程中出现车架变形问题。汽缸的活塞杆密封位做了阶梯轴结构还原，能清晰展示蒸汽压力推动活塞杆往复运动，再通过十字头滑块转化为连杆圆周运动的完整动力传递路径，十字头与车架导轨的配合面做了平行度公差约束，保证活塞杆运动过程中不会出现偏磨问题。制动组件的挂载位预留了闸瓦安装的调节间隙，能直观展示闸瓦贴合动轮踏面实现制动的动作逻辑，对于教学场景来说，不需要额外拆解就能讲清蒸汽机车走行、动力、

　　制动三个核心系统的配合关系。整个结构的所有部件都采用参数化建模方式，每个零件的特征都保留了完整的建模历史，方便使用者根据实际需求调整缩放比例，或者修改局部结构适配不同的展示场景，比如做微缩模型时可以适当简化细小的螺栓特征，做教学演示模型时可以保留所有铰接点的活动间隙，实现连杆机构的动态运转演示。
