德科维尔复古蒸汽机车底盘传动结构

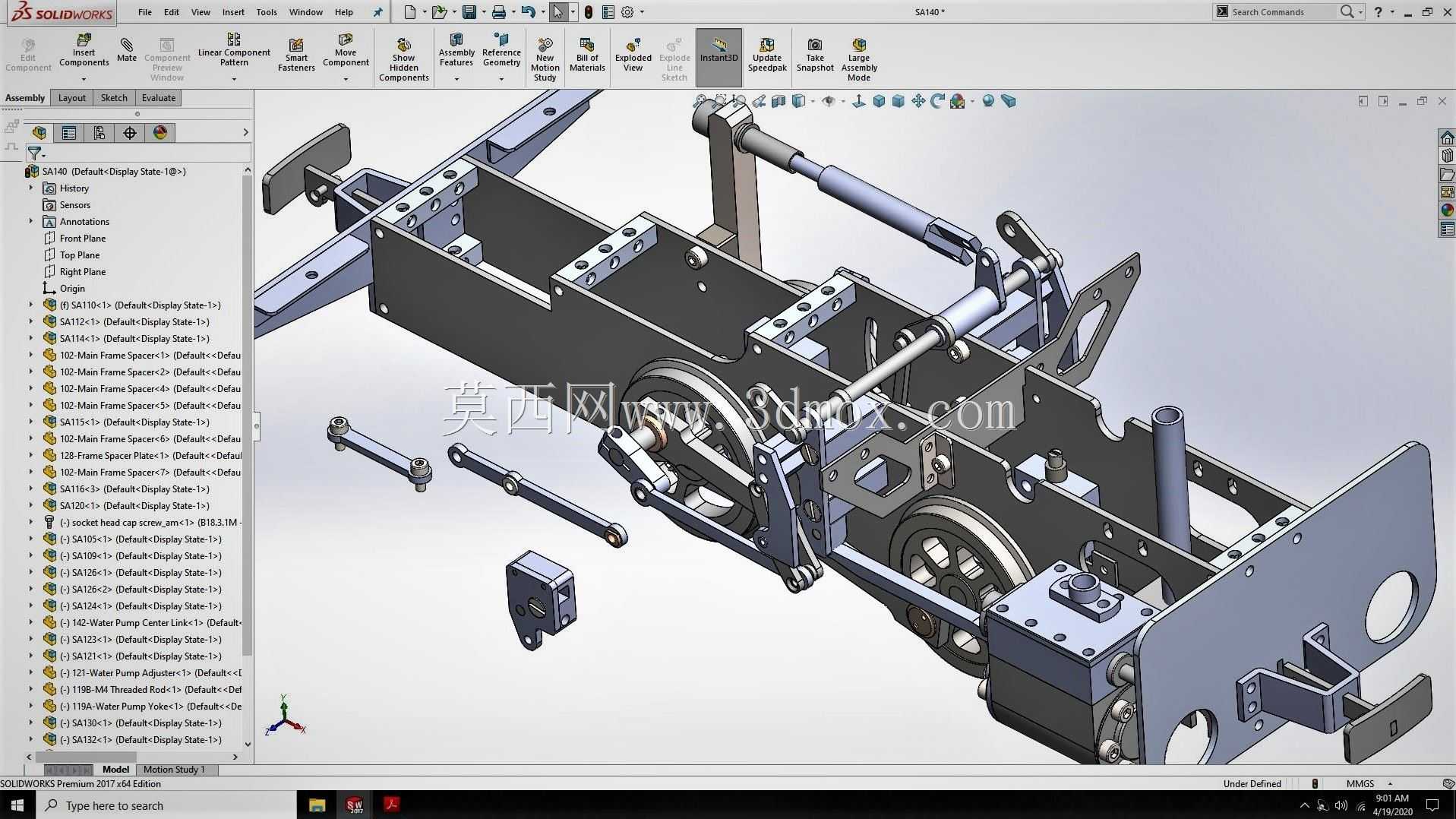

　　这套蒸汽机车底盘结构模型，还原了窄轨工业蒸汽机车走行部的核心机械构造，在工业遗产复原、科普展陈模型制作、复古机车文创开发场景中，可作为核心结构参考使用，也能为小型蒸汽动力实验装置的搭建提供机械结构层面的设计参照。从实际功能来看，该结构承担了蒸汽机车的动力传递、走行支撑、车架承载三大核心作用，蒸汽活塞输出的往复动力，通过十字头、主连杆、耦合连杆组成的传动链，依次传递给各动轮，将活塞的直线往复运动转化为轮组的旋转运动，带动机车沿轨道行进；车架部分采用型钢拼接的框式承载结构，预留了锅炉安装位、操纵机构固定点、煤水车连接接口，能够承载上部锅炉、汽室、煤仓的全部载荷，同时承受走行过程中轨道带来的冲击载荷。

　　设计思路上完全遵循早期工业蒸汽机车的机械逻辑，没有做过度的简化处理，每一处铰接点都保留了实际的销轴安装间隙，连杆两端的轴承位、轮组的轴肩定位结构、车架上的安装孔位都按照实际装配关系做了还原，建模过程中优先保证各运动部件的干涉检查合格，转动主连杆时，所有耦合连杆带动的动轮都能同步顺畅转动，没有出现运动卡滞或部件穿模的问题，完全符合机械运动的实际规律。从安装边界来看，车架主体采用等宽窄轨设计，两侧动轮的轮缘内侧距匹配窄轨轨道的标准间距，车架上部的安装平面做了统一的基准找平，锅炉安装座的孔位按照卧式锅炉的固定逻辑排布，前端预留了排障器、车钩的安装空间，后端的连接耳板尺寸匹配小型煤水车的铰接接口，底部的轮组安装位预留了轴箱的滑动间隙，

　　能够模拟实际机车运行中轴箱随轨道起伏的上下窜动空间。结构细节上，活塞的导杆做了加长导向设计，避免往复运动中出现径向窜动，各连杆的截面采用工字型加强结构，在保证结构强度的同时尽可能降低往复运动部件的重量，减少运行过程中的惯性冲击；车架上的各类安装支架都做了折弯加强处理，对应螺栓连接的位置都预留了标准的通孔与沉头位，完全符合早期铆接加螺栓固定的机车装配工艺。在科普展陈场景中，这套结构可以配合透明外壳做动态演示，直观展示蒸汽机车从活塞往复运动到轮组转动的完整动力传递过程，帮助观众理解老式蒸汽动力机械的工作原理；在小型蒸汽动力模型制作中，该结构的尺寸比例可以直接缩放适配不同规格的模型轨道，

　　各铰接点的尺寸设计也能直接匹配小型销轴与微型轴承的选型，减少重复建模与结构校核的工作量。建模过程中对所有运动部件做了独立的零件拆分，没有将连杆、轮组、车架做合并处理，方便后续根据实际需求做材质渲染、运动仿真或者工程图导出，每一个零件的建模都遵循机械加工的工艺逻辑，不存在无法实际加工的异形曲面或不合理壁厚，车架的钢板厚度、连杆的截面尺寸、轮组的辐板厚度都参考了实际窄轨蒸汽机车的比例做了对应设置，保证整体结构的视觉比例协调，同时符合机械结构的强度逻辑。
