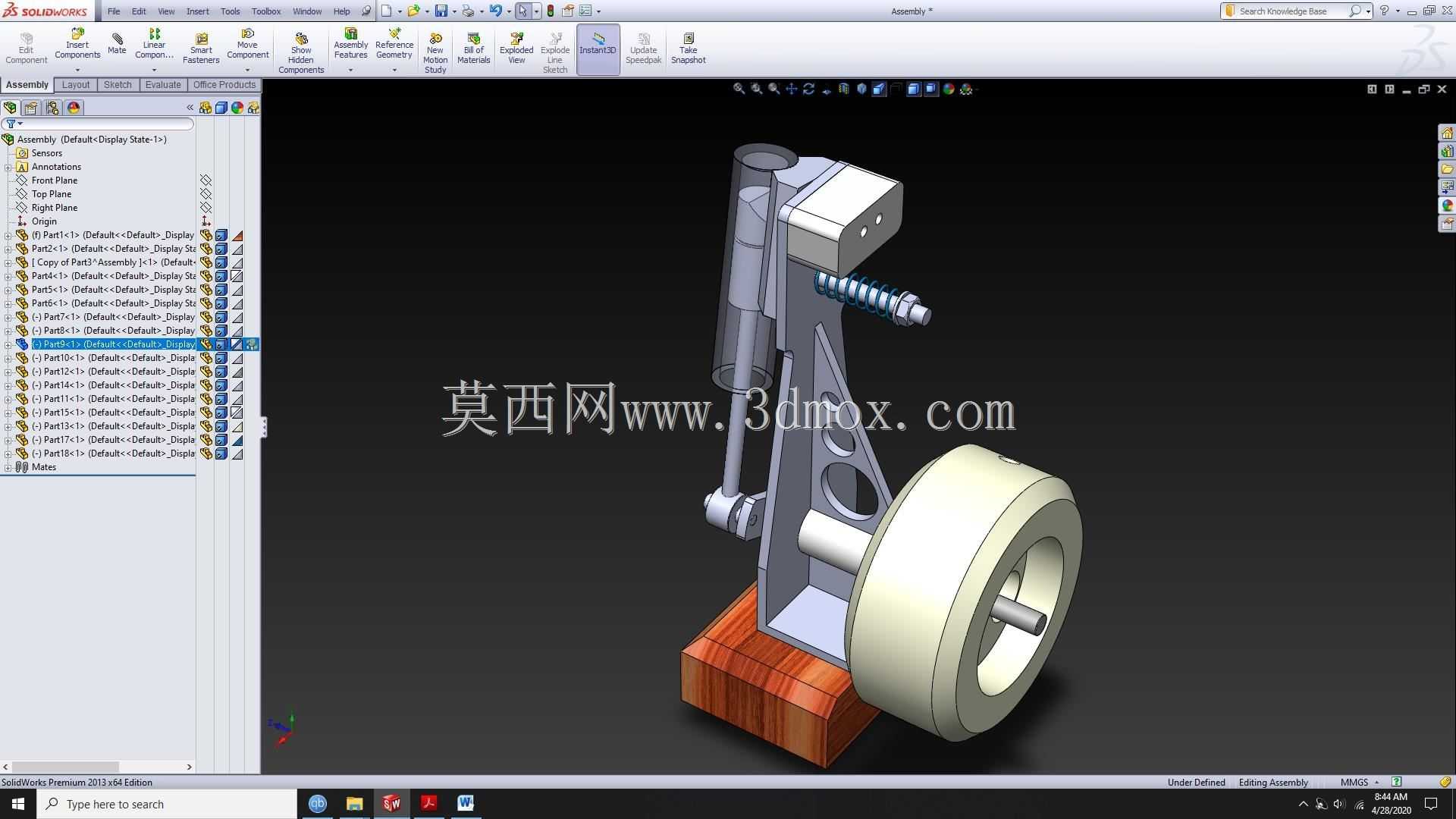

立式单振荡蒸汽机结构三维设计

　　这款立式单振荡蒸汽机的三维结构设计，核心围绕小型热能转换动力场景的实际使用需求展开，在教学演示、小型动力装置原理验证、复古动力装置复刻等场景中具备较高的参考价值。不同于卧式蒸汽机的布局逻辑，立式结构的设计初衷是压缩设备的横向安装占用空间，在桌面级演示装置、小型配套动力单元的安装场景中，能够适配更狭窄的安装基面，无需预留过大的横向操作与维护空间。从结构功能来看，单振荡式的配气结构省去了复杂的滑阀配气机构，通过气缸自身的小幅摆动完成进排气道的切换，大幅减少了运动副的数量，降低了加工与装配的精度要求，同时也减少了运行过程中的故障点，对于原理验证类装置而言，这种结构能够更直观地展示蒸汽机的能量转换逻辑，便于学习者理解配气、做功、

　　传动的完整流程。设计过程中，首先确定了飞轮的尺寸与配重逻辑，飞轮作为储能部件，其轮缘的厚度、整体直径直接决定了设备运转的平稳性，过小的飞轮无法储存足够的动能度过活塞的止点位置，会造成运转卡顿甚至停机，过大的飞轮则会提升启动所需的最小蒸汽压力，同时增加整体设备的重量，因此在建模阶段需要反复调整飞轮的质心位置与转动惯量，确保在常规低压蒸汽输入的工况下，设备能够平稳连续运转。气缸部分的摆动铰接点位置是整个设计的核心，铰接点与气缸轴线的相对位置直接决定了进排气口的切换时机，若位置偏差过大，会出现进气行程不足、排气不彻底的问题，直接降低设备的动力输出效率，建模时需要配合活塞的行程长度，逐点校核摆动角度与气道通断的对应关系，

　　确保活塞运行到上止点时刚好完成进气道的开启，运行到下止点前完成排气道的切换，最大化蒸汽的做功效率。支架部分采用了带减重孔的立式支撑结构，既保证了气缸铰接部位、曲轴安装部位的结构刚度，避免运行过程中因支撑形变导致的运动卡滞，又通过镂空设计减少了不必要的材料浪费，同时降低了整体设备的重量。底部的安装基座采用了类木质垫块的分层结构设计，一方面能够抬高整机的安装高度，为飞轮的运转预留足够的离地间隙，避免飞轮与安装基面发生摩擦干涉，另一方面也能够通过基座的配重降低整机的重心，减少运转过程中的振动幅度，无需额外的固定螺栓即可在平整台面上稳定放置。安装边界方面，整机的横向最大尺寸由飞轮的直径决定，纵向尺寸由气缸的最大摆动幅度决定，

　　安装基面需要预留的固定孔位对应支架底部的两个安装支脚，安装时需要保证曲轴的水平度，否则会造成飞轮运转时的端面跳动，加剧轴承部位的磨损。从传动路径来看，活塞的往复直线运动通过连杆转化为曲轴的旋转运动，曲轴直接与飞轮同轴连接，动力可通过飞轮侧的输出轴对外输出，可配套小型发电机、水泵等负载进行原理性演示。整个建模过程中，所有运动部件的配合间隙都按照实际加工的公差要求进行预留，气缸与活塞之间的间隙控制在合理范围内，既保证活塞能够顺畅往复运动，又避免间隙过大造成的蒸汽泄漏，铰接部位的销轴与孔的配合采用间隙配合，保证摆动动作灵活无卡滞。不同于工业级大功率蒸汽机的复杂结构，这款单振荡立式蒸汽机的结构更简洁，零件数量更少，适合作为机械原理教学的实物演示模型，也可作为小型蒸汽动力爱好者的制作参考，所有零件的结构都具备可加工性，无需特殊的加工设备即可完成实物的制作与装配。
