双万向节传动轴动力耦合结构

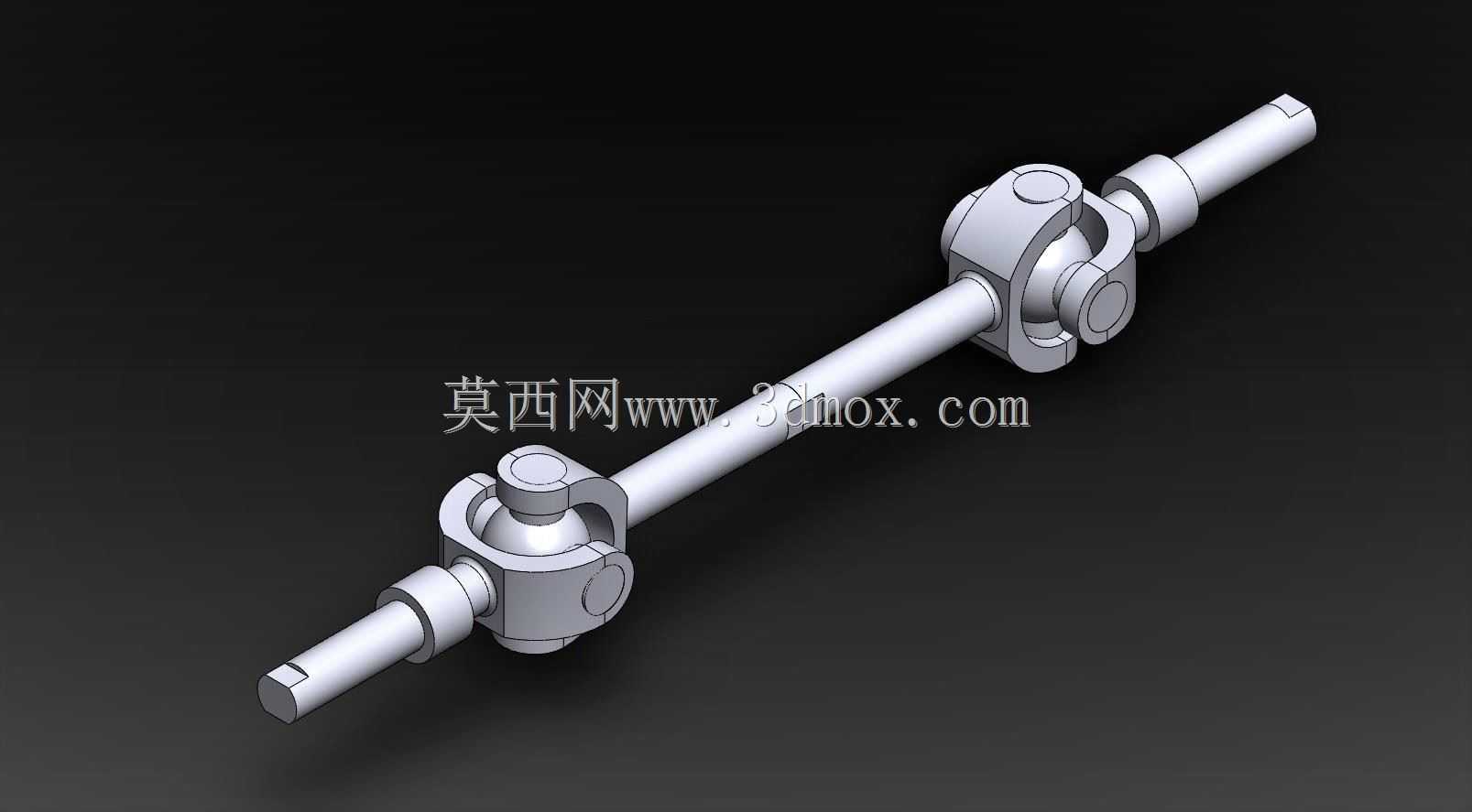

　　这套动力耦合传动结构采用双万向节串联长轴的布局形式，核心解决存在轴线夹角偏差的两轴之间的旋转动力传递问题，在传动过程中可补偿两端连接部件的轴向、角度偏移，避免刚性连接带来的附加载荷与部件磨损。在实际工程应用中，这类结构常出现在需要跨距传递扭矩、且安装过程中难以保证两轴严格同轴的场景，比如小型动力试验台架、轻工设备的进给传动链路、专用作业机具的动力输出端，部分小功率特种车辆的转向驱动传动段也会采用类似的双万向节布局，来抵消悬架跳动带来的轴线角度变化。从结构设计逻辑来看，两端的万向节均采用十字轴式铰接结构，每个万向节的叉形接头分别与十字轴的两对轴颈配合，可实现两个正交平面内的角度摆动，

　　单节万向节可适配的最大轴线夹角通常控制在15°到25°区间，角度过大会导致传动效率骤降、十字轴轴颈磨损加快。中间的连接长轴为等直径圆轴结构，两端分别与两个万向节的主动叉、从动叉刚性连接，这种双万向节的布置方式，只要保证两端万向节的叉面处于同一平面、且两端轴线与中间轴的夹角相等，就可以实现等角速传动，避免单万向节传动时存在的转速波动问题，减少传动链路的振动与冲击。从安装边界来看，两端的轴头均加工有扁位结构，用于和配套的传动轮毂、带轮或者联轴器进行周向固定，防止动力传递过程中出现周向打滑，轴头的直径与扁位尺寸需要和对接部件的安装孔严格匹配，装配时需要保证两端轴头的插入深度符合设计要求，避免插入过浅导致连接强度不足，

　　或者插入过深顶死万向节的摆动空间。整体结构的外形尺寸需要结合安装空间的跨距来确定中间轴的长度，过长的中间轴在高转速工况下会出现挠性变形，引发共振问题，因此设计时需要根据额定工作转速校核轴的临界转速，必要时可在中间轴位置增加支撑轴承座来提升轴系刚性。万向节的铰接位置设计有润滑脂存储腔，可在维护周期内补充润滑脂，降低十字轴轴颈与衬套之间的摩擦系数，延长部件使用寿命。在三维建模过程中，需要重点验证万向节摆动到最大夹角时的运动干涉情况，确认叉形接头与十字轴、中间轴之间不存在运动碰撞，同时要校核轴头扁位的挤压强度，保证在额定扭矩传递工况下，扁位位置不会出现压溃变形。这类传动结构的选型需要匹配实际传递的额定扭矩、最高工作转速、

　　最大允许轴线偏角三个核心参数，不同工况下的万向节十字轴轴颈直径、中间轴直径都会对应调整，小功率轻载场景下可采用整体注塑或者粉末冶金的部件来降低成本，重载场景则需要采用合金钢锻造叉形接头、渗碳淬火处理十字轴来提升结构强度。在装配流程上，需要先将两个万向节分别与中间轴组装到位，调整两端叉面的相位角度保证等速传动要求，再将两端轴头分别对接动力输入端与负载端，紧固连接螺栓后手动盘车检查整个传动链路的转动灵活性，确认无卡滞、无异常摩擦后再进行空载试运转。
