带键槽半英寸轴孔金属皮带轮结构

　　在轻工输送、小型设备传动的场景里，这类小规格皮带轮的应用覆盖范围极广，从桌面型输送线的动力传递，到小型试验设备的转速匹配，再到非标自动化工位的动力换向，都能见到这类结构的身影。不同于大载荷工业设备用的厚重皮带轮，这款半英寸规格的滑轮，针对的是小扭矩、紧凑安装空间的传动需求，外槽半径匹配1/2英寸规格的传动皮带，能保证皮带嵌入轮槽后贴合度充足，避免传动过程中出现皮带跳齿、打滑的问题，传动效率可以维持在稳定区间。

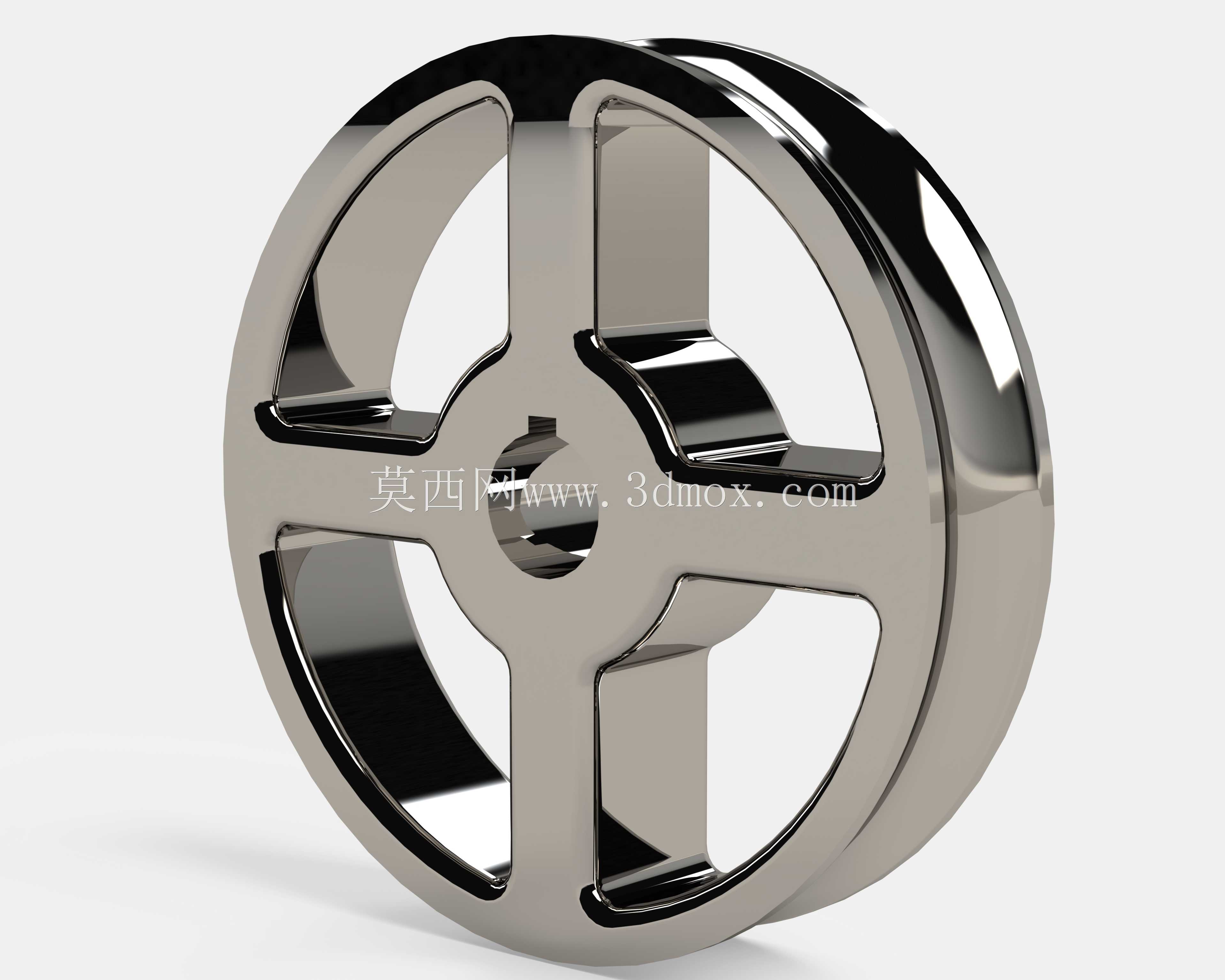

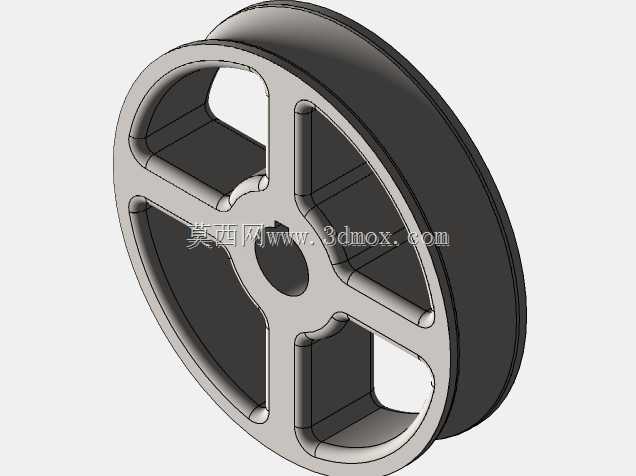

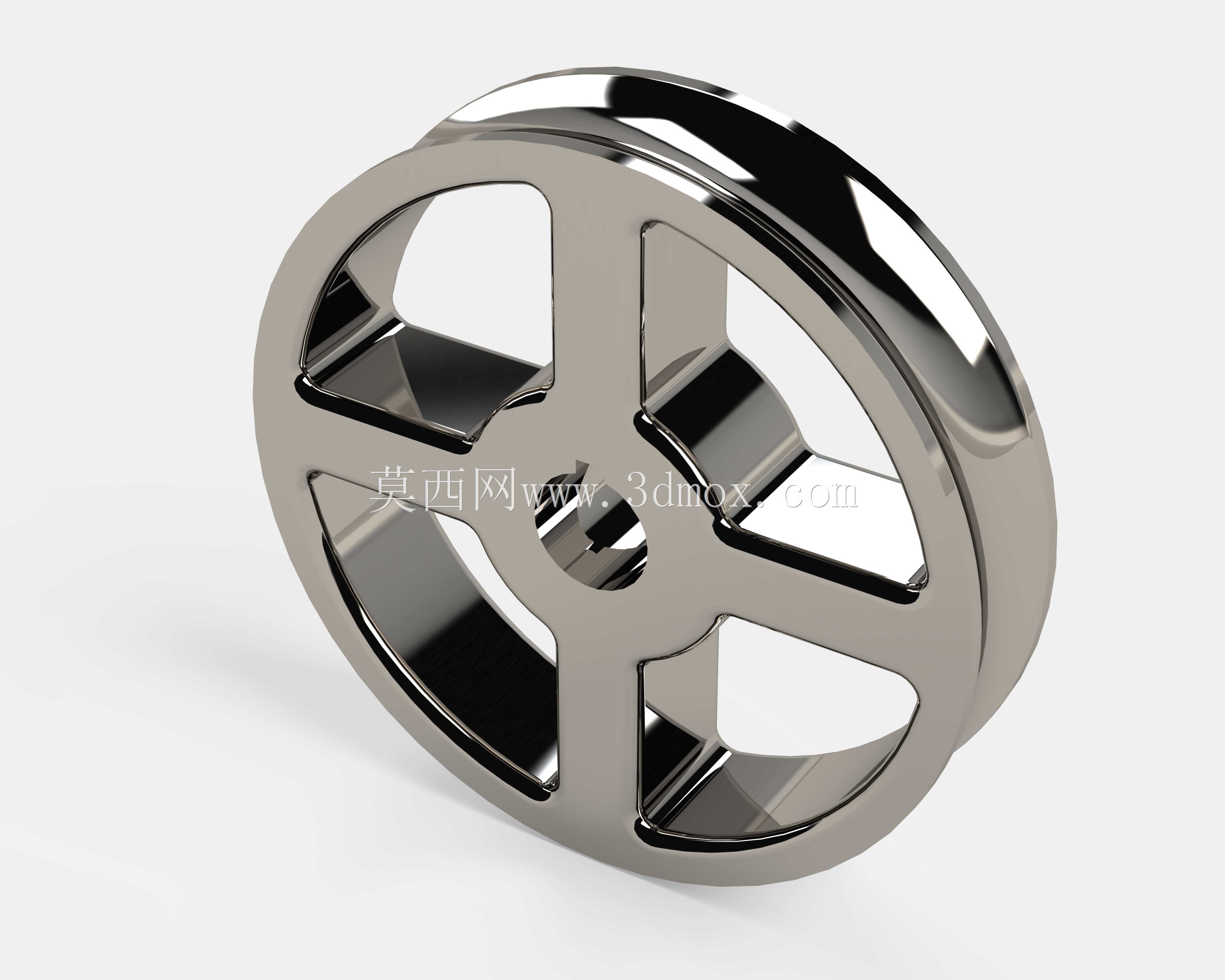

　　从结构设计来看，这款皮带轮采用了四辐条镂空的轮辐结构，没有采用实心轮盘的设计，核心考量是在保证轮体结构强度的前提下，尽可能降低自身转动惯量，减少动力输入侧的启动负载，尤其是在频繁启停的传动工位上，更低的转动惯量能让传动响应速度更快，也能降低轴端的附加载荷。轮体中心的轴孔设计了标准键槽，匹配1/2英寸直径的传动轴，键槽的尺寸公差按照通用传动件的配合要求设定，安装时可以通过平键实现轴与轮的周向固定，避免传动过程中轮体与轴出现相对转动，保证扭矩传递的可靠性。轮缘部分做了加厚处理，槽面的粗糙度控制在适合皮带贴合的区间，既不会因为过于粗糙加速皮带磨损，也不会因为过于光滑降低摩擦传动的稳定性。

　　尺寸边界上，这款皮带轮的外径设定为80毫米，这个尺寸是结合传动比需求、安装空间限制反复校核后的结果，在搭配对应规格的主动轮时，可以实现预设的转速比，同时80毫米的外径不会占用过多的安装空间，在紧凑的设备内部布局里，不需要为轮体预留过大的避让空间。安装时需要注意，轴孔与传动轴的配合要选择合适的公差带，过盈量过大会导致装配难度提升，甚至压装过程中出现轮体开裂的问题，间隙过大则会导致运行过程中出现晃动，加剧键槽的磨损，同时也会带来传动振动、噪音超标的问题。轮辐的截面做了圆弧过渡处理，没有尖锐的应力集中棱角，在轮体承受传动载荷时，应力可以均匀分散到整个轮辐结构上，避免长期交变载荷作用下出现辐条断裂的问题。

　　实际选型应用时，需要结合传递的扭矩大小、运行转速区间来确认这款皮带轮的适配性，它更适合中低转速、小扭矩的传动场景，不适合大载荷、高转速的重载传动工况。轮体的金属材质选择兼顾了强度与耐磨性能，长期运行过程中轮槽的磨损量可以控制在合理范围内，延长部件的更换周期。在三维建模过程中，这类零件的建模需要重点关注键槽的位置精度、轮槽的截面轮廓尺寸，以及轮辐与轮缘、轮毂连接处的过渡特征，这些细节直接影响后续零件加工的可行性，以及实际装配后的运行稳定性。很多新手建模时容易忽略轮槽的角度尺寸、键槽的深度公差，导致加工出来的零件无法和皮带、轴实现正常配合，要么皮带卡入轮槽后松紧度异常，要么键无法正常装入键槽实现周向固定，最终导致零件报废。另外，轮体的动平衡特性也和结构设计直接相关，四辐条对称分布的结构本身就具备不错的动平衡基础，只要加工过程中保证尺寸精度，不需要额外做过多的动平衡校正就能满足中低转速下的运行要求，降低了零件的加工成本。在设备布局时，还要注意皮带轮的安装位置要预留出皮带安装、张紧调节的空间，不能紧贴其他设备部件，避免后续维护时无法进行皮带更换、张紧度调整的操作。
