1X2间距2.54毫米直插排针连接部件

　　在日常的电路板组装、小型电子设备试制、工控板卡扩展等场景里，这类两针直插排针是出现频率极高的基础连接元件，很多刚接触硬件结构设计的工程师第一次画板打样，最先接触的板载连接件往往就是这类标准节距的排针。不同于多针位的长排针，两针位的规格多用于小电流信号传输、低压供电回路的板对板或者线对板连接，比如小型传感器模块的供电引脚、单板上的功能跳线选择、外接指示灯或者微动开关的接线端，都能看到这类元件的身影。

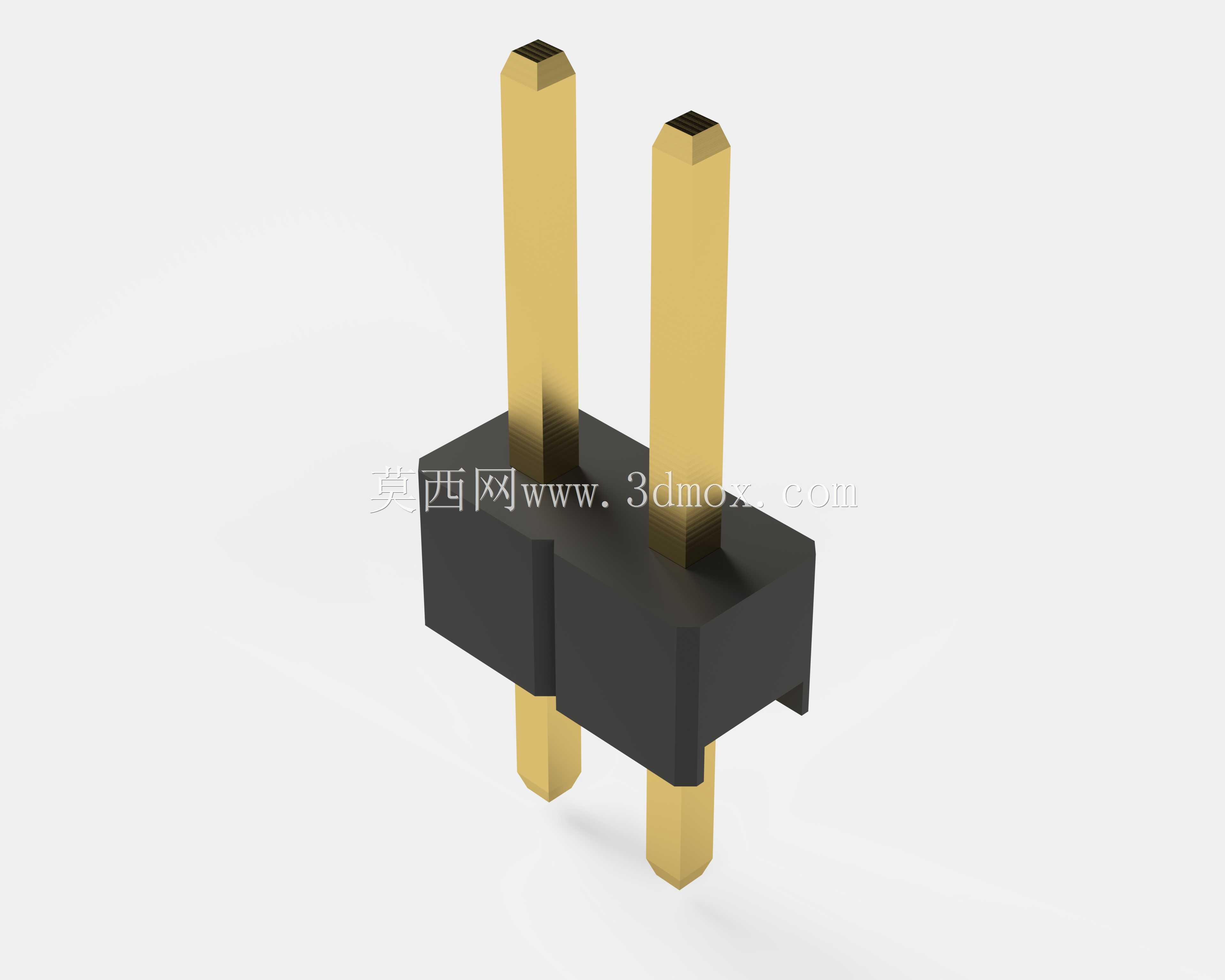

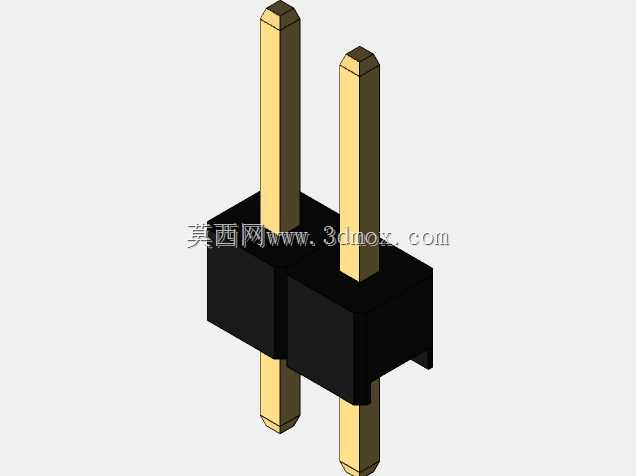

　　从实际使用的角度看，这类排针的设计完全围绕标准化板装需求展开，插针采用黄铜基材做导通主体，表面做镀金或者镀锡处理，既保证接触电阻足够低，也能在常规存储环境下避免引脚氧化导致的接触不良。插针的横截面为正方形，边长适配标准2.54mm间距的母座插孔，插针贯穿黑色的绝缘基座，上下两端伸出的长度分别对应板端焊接和对插端的插入深度，下端伸出长度刚好匹配常规1.6mm板厚的PCB，过波峰焊或者手工焊接时，焊锡能顺着引脚与焊盘的浸润面形成饱满的焊点，不会因为引脚过长导致焊锡流到基座背面影响对插，也不会因为引脚过短造成焊接强度不足。

　　绝缘基座采用耐高温的工程塑料注塑成型，黑色的基座一方面能在焊接时耐受波峰焊的高温不发生形变，另一方面两个针位的基座做了连体设计，保证两个插针的中心距严格控制在2.54mm的标准公差范围内，不会因为注塑收缩或者插针压装偏差导致和母座对插时出现卡滞、插针弯折的问题。基座的侧面做了微小的定位凸台，在PCB封装设计时对应位置预留定位孔，过回流焊或者波峰焊时能避免排针因为焊锡融化的张力出现偏移，保证焊接后的位置精度。

　　做三维建模的时候，这类标准件的建模重点在于严格控制安装边界尺寸，首先要保证两个插针的中心距公差控制在±0.05mm以内，插针的伸出长度、基座的长宽高尺寸都要和实际量产的元件尺寸一致，不然在做整机结构装配时，会出现排针和外壳干涉、或者对插母座时因为位置偏差无法装配的问题。插针端部做了小角度的倒角处理，方便插入母座或者PCB的安装孔，倒角的角度不能过大，不然会导致插入后接触面积不足，也不能过小，起不到导向插入的作用。

　　在实际选型应用中，这类两针排针不需要额外的固定结构，依靠两个引脚的焊接强度就足以应对常规的插拔受力，在振动幅度不大的室内设备、消费类电子产品、常规工控控制板上都能可靠工作。如果是用在振动较强的设备场景，还可以在基座底部点少量结构胶加固，不过常规场景下完全不需要额外加固。不同于大电流的电源接线端子，这类排针的额定通流能力在1A左右，仅适合小电流信号或者低压小功率供电回路使用，选型时要注意回路的电流参数，避免通流过大导致插针发热影响连接可靠性。

　　建模过程中还要注意绝缘基座的边角做微小的圆角处理，还原实际注塑件的工艺特征，不要做成尖锐的直角，不然渲染出来的模型和实际零件的质感偏差较大。插针的金属材质质感要区分开基座的哑光塑料质感，金属部分做轻微的拉丝质感处理，还原真实镀金插针的表面状态。在做整机装配校验时，要预留出排针上方的对插操作空间，保证母座插入时手指或者工装的操作空间足够，不会被周边的电容、电阻等其他板载元件挡住操作路径。

　　很多新手工程师在做PCB布局时，往往会忽略排针的对插空间，把排针布置在靠近板边或者靠近高大元件的位置，导致实际组装时母座无法正常插入，或者插上线后线材被其他部件挤压，这类问题在三维装配校验阶段通过准确的排针模型就能提前发现，避免打样后才发现结构干涉造成的成本浪费。这类标准连接件的模型精度直接影响结构校验的有效性，尺寸偏差过大的模型会给设计人员带来错误的参考，导致实际生产组装时出现不必要的问题。
