双排直插2.54mm节距排针连接器结构

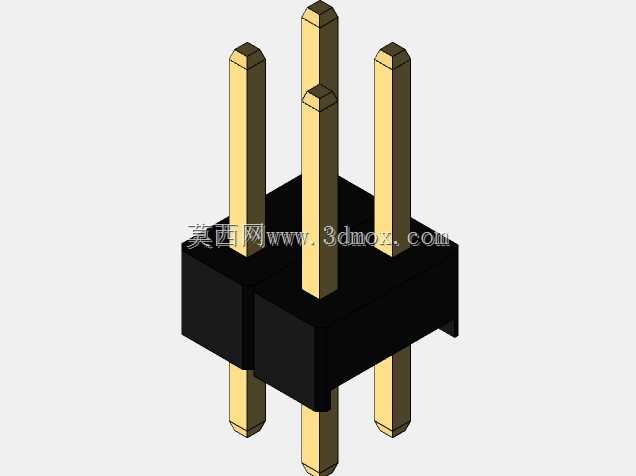

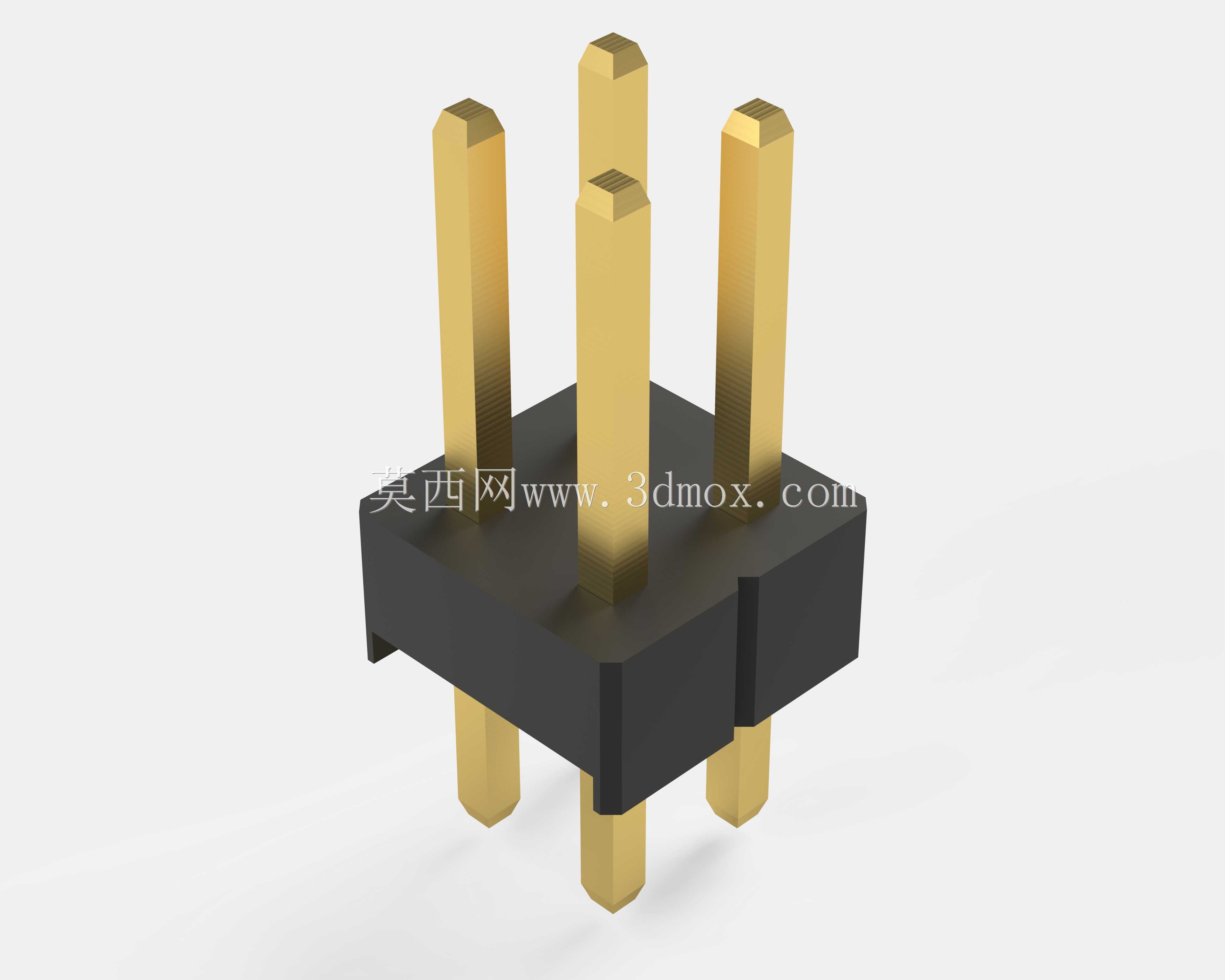

　　在消费电子、工业控制板卡、测试治具的板间连接场景里，这类双排直插排针是应用频次极高的板级互连元件，日常做电路板堆叠、模块外接、信号引出时，几乎都会用到对应规格的互连件。这款2×2规格的排针，采用2.54mm标准节距设计，这个节距是全球电子行业沿用多年的通用互连间距，适配市面上绝大多数万用板、标准PCB焊盘尺寸、配套排母的安装公差，不用额外定制焊盘封装，能直接匹配通用设计库的标准封装，大幅降低板卡设计阶段的封装绘制工作量。

　　从实际使用的功能来看，这款排针承担板间电信号与小功率电流的传输作用，四针的配置刚好适配单电源+单信号回路、I2C通信、低速GPIO引出这类常见的小点位连接需求，比如小型传感器模块和主控板的连接、调试接口的信号引出、小功率供电回路的板间桥接，都能用到这个规格的排针。插针部分采用黄铜基材做镀金处理，表层镀金能降低接触电阻，同时提升抗氧化能力，避免长期使用后接触表面氧化导致的接触不良问题，插针端部做了倒角导向设计，插入对应排母或者焊盘孔时，能自动修正微小的对位偏差，不用刻意精准对准就能顺利插装，减少产线装配时的对位难度，提升批量装配的效率。

　　设计层面上，这款排针的塑胶基座采用耐高温的工程塑料材质，能够耐受波峰焊、回流焊的高温环境，焊接过程中不会出现基座融化、插针移位的问题，基座和插针之间采用过盈压装的固定方式，插针压入基座后能保证足够的保持力，正常插拔过程中不会出现插针被拔出基座的情况。基座的外形做了防呆对位的凸台设计，和配套排母装配时，能避免反插导致的信号接反问题，减少装配失误带来的板卡烧坏风险。

　　尺寸与安装边界方面，这款排针的相邻插针中心间距严格控制在2.54mm±0.05mm的公差范围内，双排插针的行间距同样为2.54mm，适配标准2.54mm间距的排母、PCB钻孔尺寸，插针露出塑胶基座的焊接端长度适配1.6mm标准板厚的PCB，过波峰焊时焊锡能顺利爬上插针形成可靠焊点，不会出现虚焊、透锡不良的问题。插针的对接端长度适配常用排母的接触深度，插入后能保证足够的接触面积，不会因为振动、拉扯出现接触断开的情况。塑胶基座的长宽尺寸刚好覆盖四针的排布范围，不会占用PCB上过多的板面空间，在板卡布局密度较高的场景下，也能顺利布置，不会和周边的电容、电阻等元件产生干涉。

　　实际选型使用时，需要注意这款排针的额定电流、耐压参数匹配应用场景，小信号传输场景下完全能满足需求，如果是走较大电流的供电回路，需要核算单针的载流能力是否满足回路电流要求，避免长期过流导致插针发热氧化。建模时严格按照实际生产的公差要求做尺寸约束，插针的直径、塑胶基座的卡槽位置、插针的同轴度都按照行业通用的制造公差设定，导出的模型能直接用于PCB的3D布局干涉检查，提前发现板卡装配时排针和周边结构件、元件的干涉问题，减少打样后的改模次数。
