3D打印机耗材用灯丝线轴结构设计

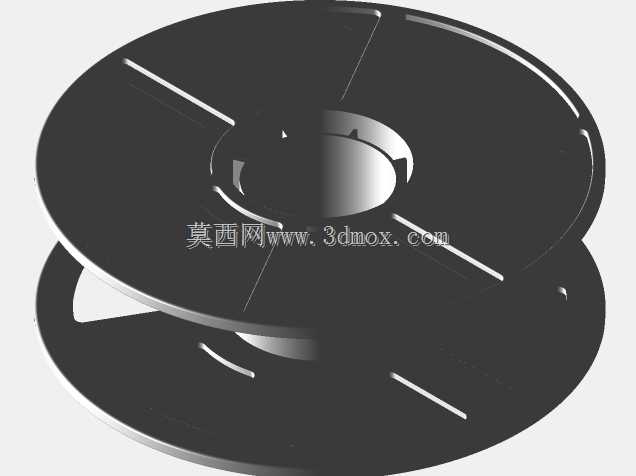

　　桌面级FDM3D打印设备的耗材输送环节，线轴是直接决定送丝顺畅度的核心承载部件，很多新手在组装DIY打印设备时，往往忽略线轴的结构匹配性，导致打印过程中出现送丝卡顿、耗材打结、拉扯阻力过大引发的层纹偏移甚至断料停机问题，这款灯丝线轴的结构设计，正是针对桌面级设备常用的1kg标准耗材卷做的适配优化。先从安装边界来看，这款线轴的外径控制在200mm，内径53mm，厚度65mm，这个尺寸参数刚好适配目前市面上绝大多数桌面级FDM设备的顶部料架、侧装料架的安装空间，不会出现线轴直径过大蹭到设备外框、厚度过宽导致耗材偏移出送丝轮导向范围的问题，53mm的内孔尺寸，既可以适配常规的6mm光轴料架，也能兼容带轴承的旋转料架结构，

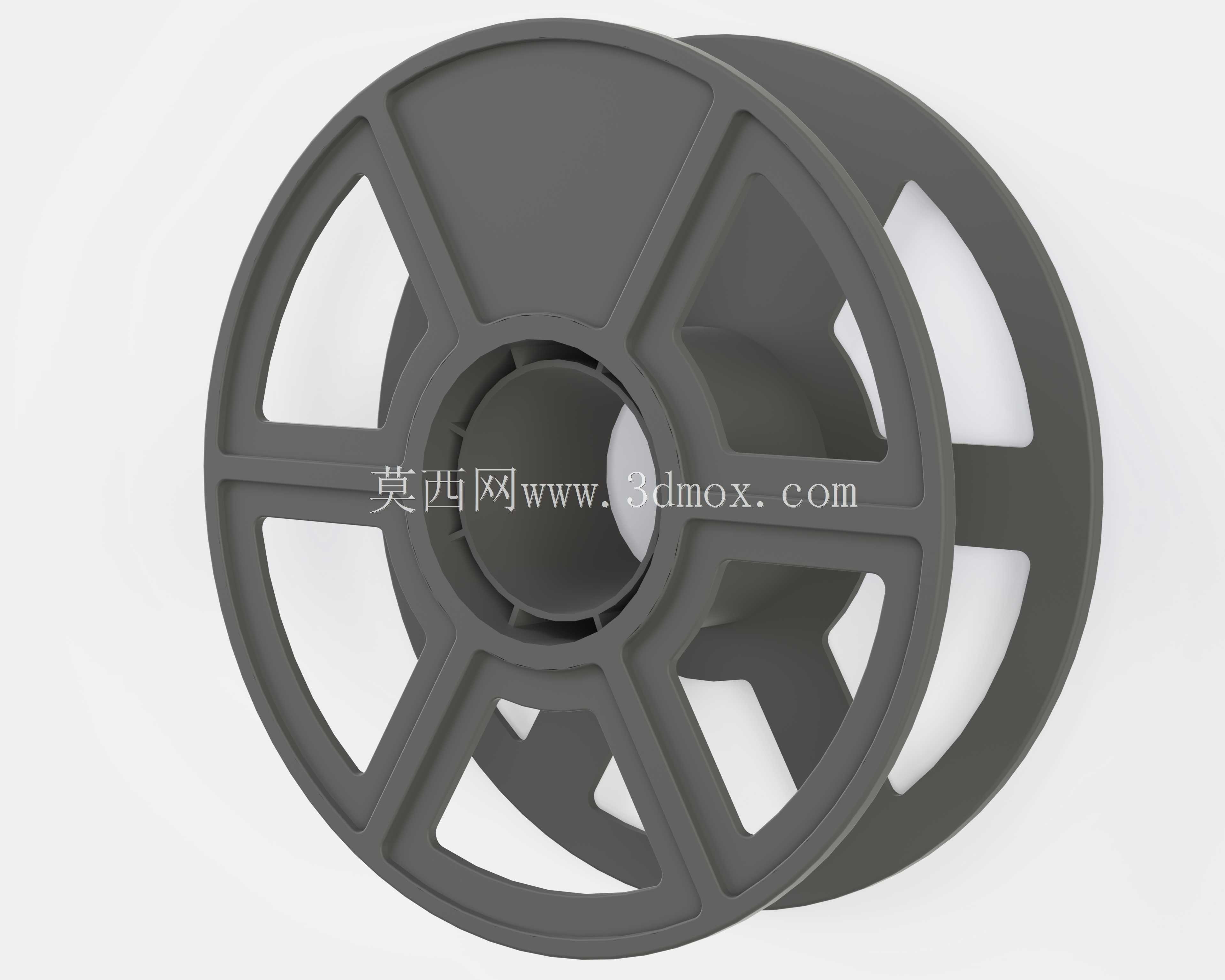

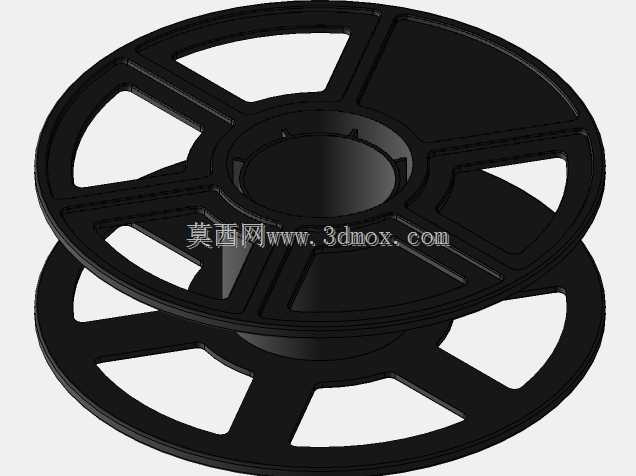

　　安装时不需要额外加装变径套，直接套入料轴即可实现低阻尼转动。从结构设计思路上，这款线轴没有采用全封闭的实心轮盘结构，而是做了六辐条的镂空轮辐设计，一方面是在保证轮盘整体结构强度的前提下，尽可能降低线轴自身重量，减少料架转动时的转动惯量，当打印头快速回抽、送丝时，线轴不会因为自身惯性过大出现多余转动导致耗材松垮缠绕，另一方面镂空结构也能减少耗材存储时的密闭空间，避免PLA这类易吸潮耗材在密闭空间里积聚水汽，降低耗材受潮脆断的概率。轮盘的边缘做了1.5mm的凸起挡边，挡边的高度刚好可以卡住耗材卷的最外层，不会因为线轴转动时的轻微窜动导致耗材从轮盘边缘滑出卡入料架缝隙，同时挡边的内侧做了微小的拔模斜度，

　　耗材卷装入时可以顺着斜度自然滑入线轴中间的卷绕位，不需要手动对齐调整，日常更换耗材时的操作效率更高。线轴中心的轴套位置做了加厚的环形加强筋，因为这个位置是整个线轴受力最集中的区域，当整卷1kg耗材完全装载时，整个重量都压在中心轴套与料轴的接触面上，如果壁厚不足，长时间存放或者反复拆装很容易出现轴套开裂、内孔磨损变大的问题，加厚的加强筋结构可以把轴套位置的径向受力均匀分散到周围的六根辐条上，避免应力集中导致的结构损坏。实际应用场景中，这款线轴除了适配常规的PLA、ABS、PETG等标准1kg装3D打印耗材卷，也可以用来卷绕焊锡丝、细铜线、纤维编织线等小直径卷装工业辅料，只要卷料的内孔尺寸、宽度和外径在适配范围内，

　　都可以替换原有塑料线轴使用，相比市面上常见的一次性薄塑料线轴，这款线轴的结构强度更高，可以反复重复使用，不会因为轻微挤压就出现轮盘变形、辐条断裂的问题。在送丝阻尼的匹配上，线轴的轮辐做了对称的动平衡校准，六个镂空窗口的重量差控制在0.5g以内，线轴在料架上转动时不会出现偏重卡顿的问题，当打印速度达到120mm/s的高速打印工况下，线轴可以跟随送丝动作平稳转动，不会因为转动阻力波动导致送丝量不均，影响打印件的表面质量。另外线轴的卷绕面做了细微的磨砂纹理处理，不会像光滑面线轴那样出现耗材内层打滑松脱的问题，最内层的耗材可以紧密贴合在卷绕筒上，不会因为线轴急停导致内层耗材松垮错位，避免耗材缠绕打结的故障。很多用户在使用第三方耗材时经常遇到原装线轴尺寸不匹配自家设备料架的问题，这款线轴的标准化尺寸设计，可以把不同品牌、不同包装的耗材统一卷绕到该线轴上使用，统一料架的适配规格，不需要针对不同耗材调整料架的宽度、限位结构，日常多耗材切换打印时的准备工作可以大幅简化。
