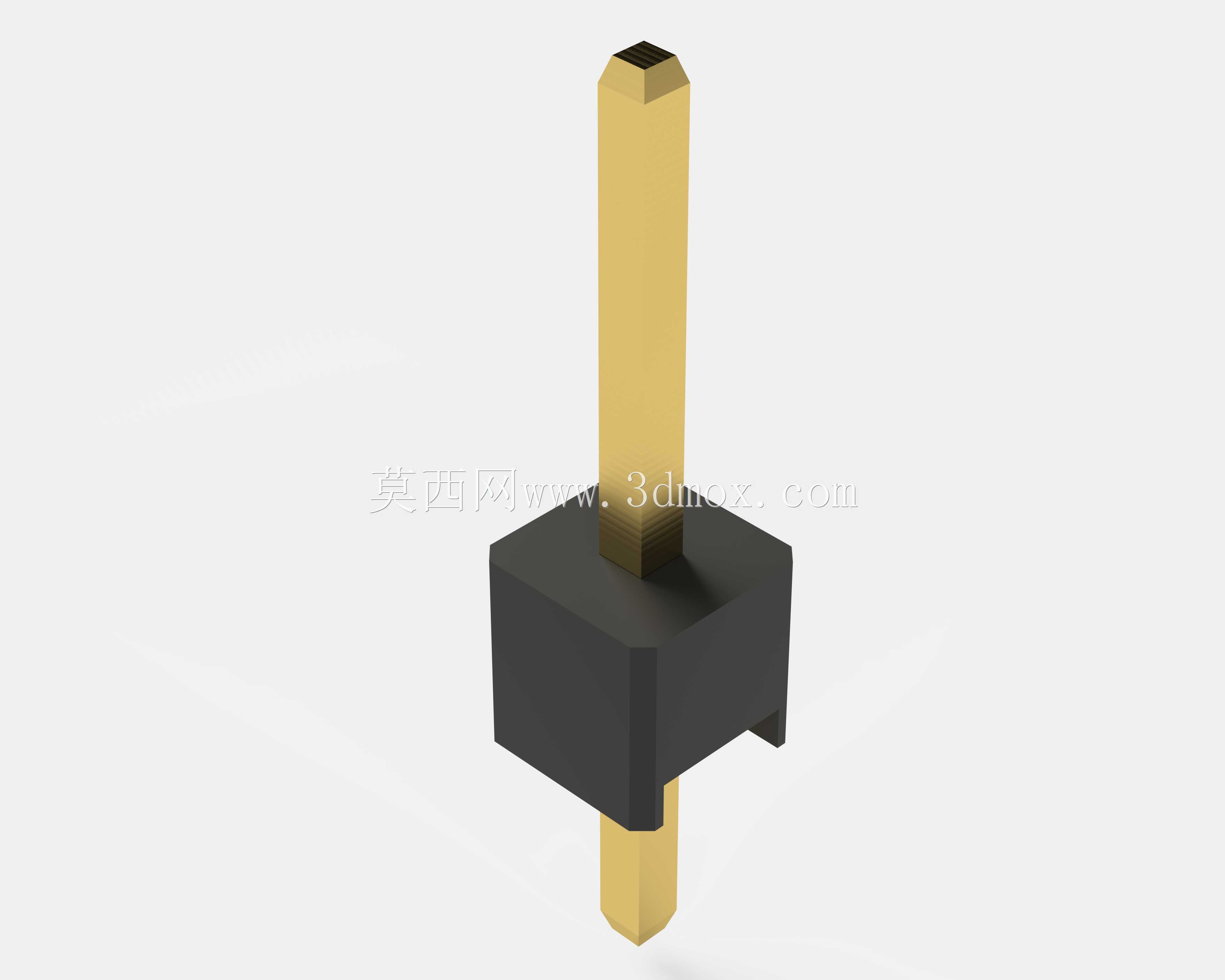

也不会因为多余针位的存在引发误接、短路的隐患。该排针的设计完全遵循2.54mm通用接插件的节距规范,插针部分采用方形截面结构,这种方形针的设计一方面可以保证与配套母座接触时的接触面积足够,降低接触电阻,避免大电流通过时出现发热问题,另一方面方形结构在插入母座的簧片结构时,能形成更稳定的卡持力,不会因为设备运输、使用过程中的振动出现松脱、接触不良的情况。插针的两端都做了倒角处理,插入端的小角度倒角可以在装配时顺利导入PCB的安装孔或者母座的插孔内,降低装配时的对位难度,即使是手工焊接场景,也能快速将插针穿入板孔,不会出现针端刮伤孔壁铜箔的问题。中间的塑胶基座采用耐高温的工程塑料材质,设计为方块式结构,基座的尺寸刚好匹配单针的固定需求,在消费电子、工业控制板卡、测试治具的板间连接场景里,单排1Pin规格的2.54mm节距排针是极为常用的板级互连元件,这类元件承担着不同PCB模块之间电流、信号的导通传输作用,很多时候用于单点信号引出、电源单点接入或者测试点预留的场景,相比多Pin排针,单Pin结构的灵活性更高,可根据实际布线需求在PCB上任意位置布设,不需要受整排针位的限制。从实际使用场景来看,这类排针常应用在小型传感器模块的信号引出端、开发板的扩展测试点、小型电源模块的供电接入端,也会在定制化治具里作为探针的固定基座使用,在板对板堆叠空间受限、仅需要单路信号连通的场景下,这种单Pin排针的适配性远高于多Pin整排结构,不会占用多余的板上空间,
基座上设置有定位台阶,在PCB安装时,基座的底面可以贴合PCB板面,保证插针露出板面的高度一致,焊接时不会出现针体歪斜、浮高的问题,同时塑胶基座可以将插针的中部牢牢固定,避免插针受侧向力时出现弯折、根部断裂的情况。从安装边界来看,该排针的插针穿过PCB的部分长度适配常规1.6mm板厚的通孔设计,焊接端露出板面的长度满足波峰焊或者手工焊的吃锡要求,不会因为露出过长导致焊锡堆积桥接,也不会因为露出过短导致焊接强度不足。基座的外形尺寸在PCB上占用的空间极小,仅需要在板上预留一个直径适配插针的通孔,周边不需要预留多余的避让空间,对于高密度布线的小型PCB来说,这种极小的占用空间可以大幅提升布线的灵活性,哪怕是两个相邻走线之间的空隙位置,
都可以布设这种单Pin排针作为测试点使用。在结构设计的细节上,插针与塑胶基座之间采用过盈压合的固定方式,插针中部设置有滚花或者卡位结构,压入塑胶基座后可以形成足够的拉脱力,在插拔配套母座的时候,不会出现插针被从基座中拔出的情况,保证连接的可靠性。插针的表面采用镀金或者镀锡处理,镀金层可以提升接触的导电性和抗氧化能力,适合长期暴露在空气中的测试点场景,镀锡层则更适合常规焊接场景,焊锡的浸润性更好,焊接后的焊点强度更高。实际选型使用时,需要根据通过的电流大小选择对应粗细的插针规格,2.54mm节距下的常规方形插针可以通过1-3A的持续电流,满足大部分信号传输和小功率供电的需求,如果是更大电流的场景,则需要选择更粗插针的规格,
但对应的安装孔尺寸也需要同步调整。这类单Pin排针在三维建模过程中,需要重点关注插针的截面尺寸公差、塑胶基座的定位尺寸、插针两端伸出基座的长度公差,这些尺寸直接影响后续的装配适配性,如果插针的位置度偏差过大,会导致插入母座时出现卡滞、插不进去的问题,如果塑胶基座的高度偏差过大,会导致焊接后排针与板面的间隙不一致,影响焊接可靠性。另外在建模时还需要考虑塑胶基座的脱模斜度,实际注塑生产时,基座的侧壁会有微小的脱模斜度,建模时还原这个细节可以让模型更贴近实际生产的零件状态,在做虚拟装配的时候不会出现干涉误判。很多工程师在做PCB封装设计的时候,容易忽略排针基座的外形尺寸,只预留插针的通孔,导致实际生产时,排针基座和板上的其他贴片元件出现干涉,尤其是在高密度板卡上,周边的贴片电容、电阻距离安装孔很近,如果没有考虑基座的外形占位,很容易出现装配时元件被基座顶掉的问题,所以在三维建模时完整还原塑胶基座的外形,对于PCB的布局校验有很重要的实际意义。
