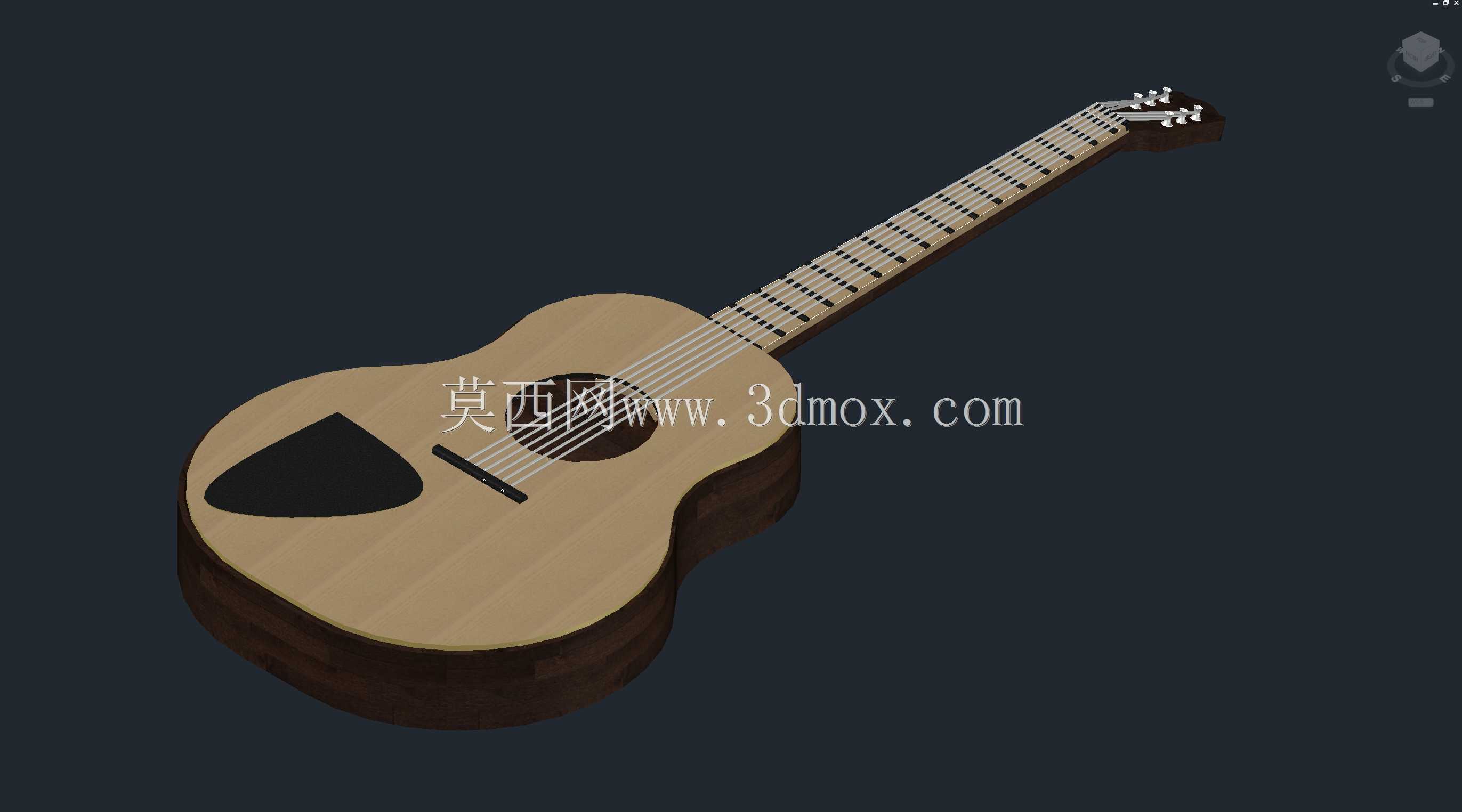

AutoCAD绘制原声古典吉他结构三维模型

　　本次构建的原声吉他三维结构，核心围绕原声弦鸣乐器的声学传导逻辑完成全尺寸参数化建模，可覆盖乐器结构教学演示、文创产品结构验证、舞台道具快速成型等多场景的设计参考需求。从实际应用维度看，该模型既可以作为中职、高职乐器制造专业的结构认知教具，帮助学生直观理解吉他各部件的装配关系与振动传导路径，也能为文创周边开发、虚拟演出场景搭建提供精准的外形与结构基准，甚至可作为小型木质工艺品加工的开模参考依据。

　　建模过程中优先还原了原声吉他的功能特性，没有做过度的外观装饰化处理，所有结构都围绕声学振动的有效传递设计：琴身部分采用经典的古典吉他腰形轮廓，面板与背板的弧度经过曲率连续校验，保证音腔内部的空气振动能够形成稳定的驻波，音孔位置严格对应琴身振动的波腹区域，避免出现声学抵消的问题；琴颈与琴身的插接位置做了隐藏式的限位结构模拟，还原实际生产中的颈角装配角度，保证指板与琴弦的相对高度符合常规演奏的按弦手感，品丝的间距按照十二平均律的计算逻辑逐段排布，每一品的位置误差控制在建模精度允许的范围内，不会出现音准逻辑偏差。

　　设计思路上没有追求复杂的曲面炫技，而是从实际生产的装配逻辑倒推建模顺序：先确定有效弦长的基准轴线，以此为基础定位琴桥、琴枕、弦轴的三个关键受力点，再围绕这三个点的受力传导路径搭建内部的音梁结构——面板下方的扇形音梁做了简化的实体模拟，虽然没有复刻手工吉他的音梁切削细节，但保留了音梁的支撑方向与厚度分布，能够直观展示音梁如何分散琴弦振动带来的面板应力，同时引导振动向整个面板均匀扩散；侧板的弯折弧度做了等厚度处理，对应实际生产中实木单板弯折或者层压侧板成型的工艺特性，琴身边缘的包边结构做了独立的实体分层，还原实际装配中包边与面板、侧板的配合关系。

　　外形尺寸与安装边界方面，模型按照常规4/4尺寸古典吉他的参数构建，总长度控制在980mm左右，琴身最宽处约370mm，琴身厚度在90mm-100mm区间随曲面自然过渡，琴颈的握持厚度在20mm-25mm区间，符合成年人手型的握持尺寸；所有部件的装配间隙都按照实际木质乐器的公差预留，琴颈与琴身的插接深度、琴桥在面板上的粘贴位置、弦轴在琴头的安装孔位都做了边界约束，若用于3D打印验证或者实际加工开料，可直接基于该模型提取各部件的轮廓线，不需要再重新调整装配干涉问题。指板的宽度在上枕处为52mm，下琴桥处对应指板宽度为62mm，符合古典吉他的指板宽度标准，琴弦的排布间距从琴枕处的弦距到琴桥处的弦距做了渐变处理，对应实际演奏中右手拨弦的操作空间需求。

　　需要说明的是，该模型为结构原理展示用途，没有做材质纹理的精细化映射，所有结构实体都可编辑，使用者可根据自身需求调整琴身弧度、音梁布局、琴颈截面形状等参数，比如改编为民谣吉他的结构时，仅需要调整琴颈的连接方式、指板宽度以及琴桥的固定结构即可，不需要从零开始搭建基础轮廓；若用于声学仿真前置建模，可直接在该模型基础上赋予不同的木材材质参数，划分网格后即可开展琴身振动模态、音腔声学响应的仿真计算，省去基础结构建模的重复工作量。
