桁架式双工位支撑笼架结构设计

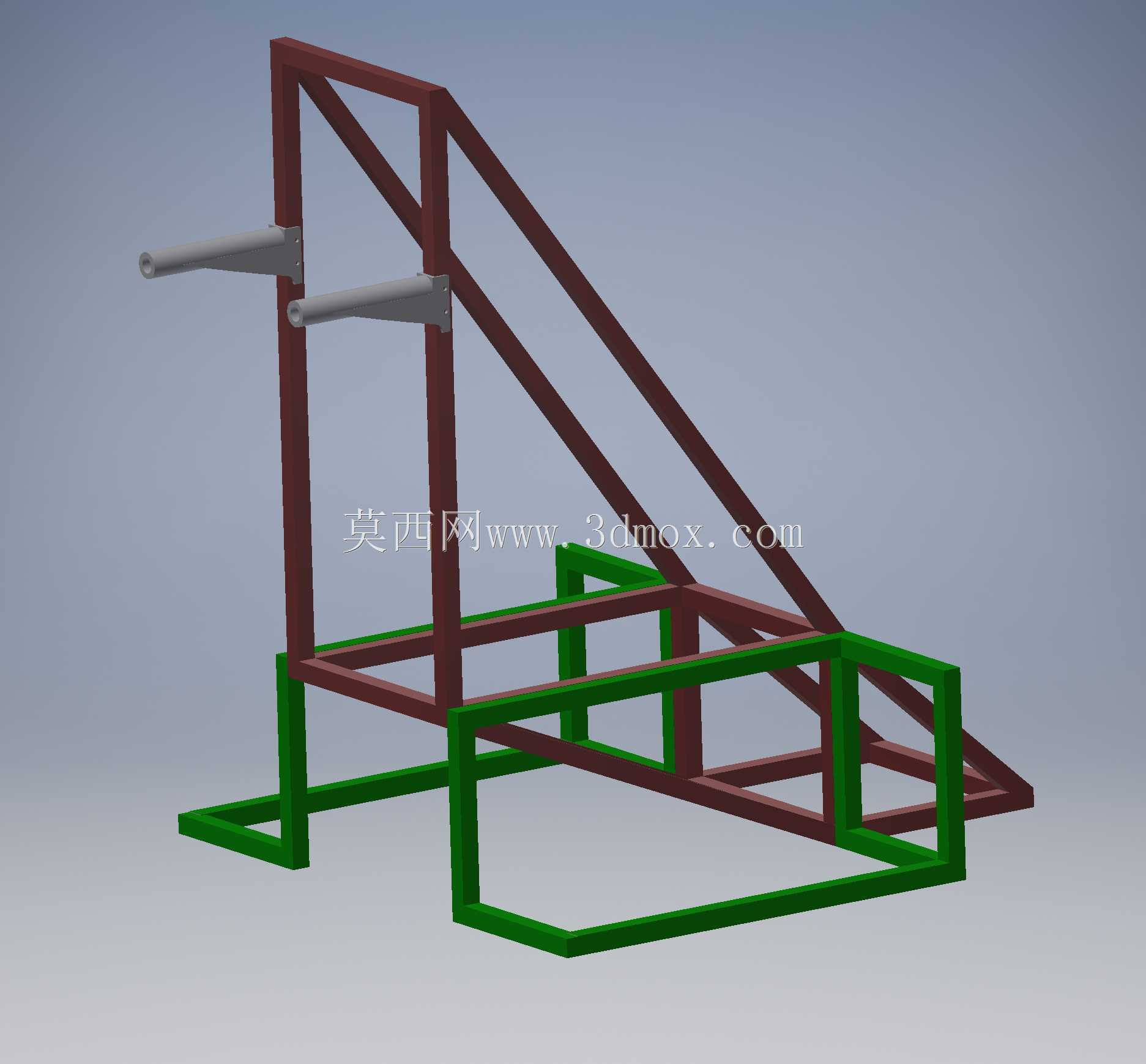

　　该桁架式支撑笼架主要面向中小型设备的外置承载、工位辅助支撑场景设计，常见于实验室测试工位、小型生产线旁的工装挂载、户外轻型检测设备的固定支撑等工况，可同时承载两个同规格外伸挂载部件，适配需要双侧对称布置检测头、操作终端或小型执行机构的使用需求。从结构功能来看，架体分为下部承载基座与上部斜撑承载两个功能段，下部绿色框架部分为落地安装基座，采用矩形管拼焊形成框型落地结构，底部框架向外延伸出安装边，可通过膨胀螺栓与混凝土地面固定，也可通过压板与型材工作台台面连接，安装边界可适配常见的1200mm×800mm标准工位台面尺寸，基座整体高度控制在400mm以内，既保证落地稳定性，也避免占用过多下部操作空间。上部棕红色框架为主要承载段，

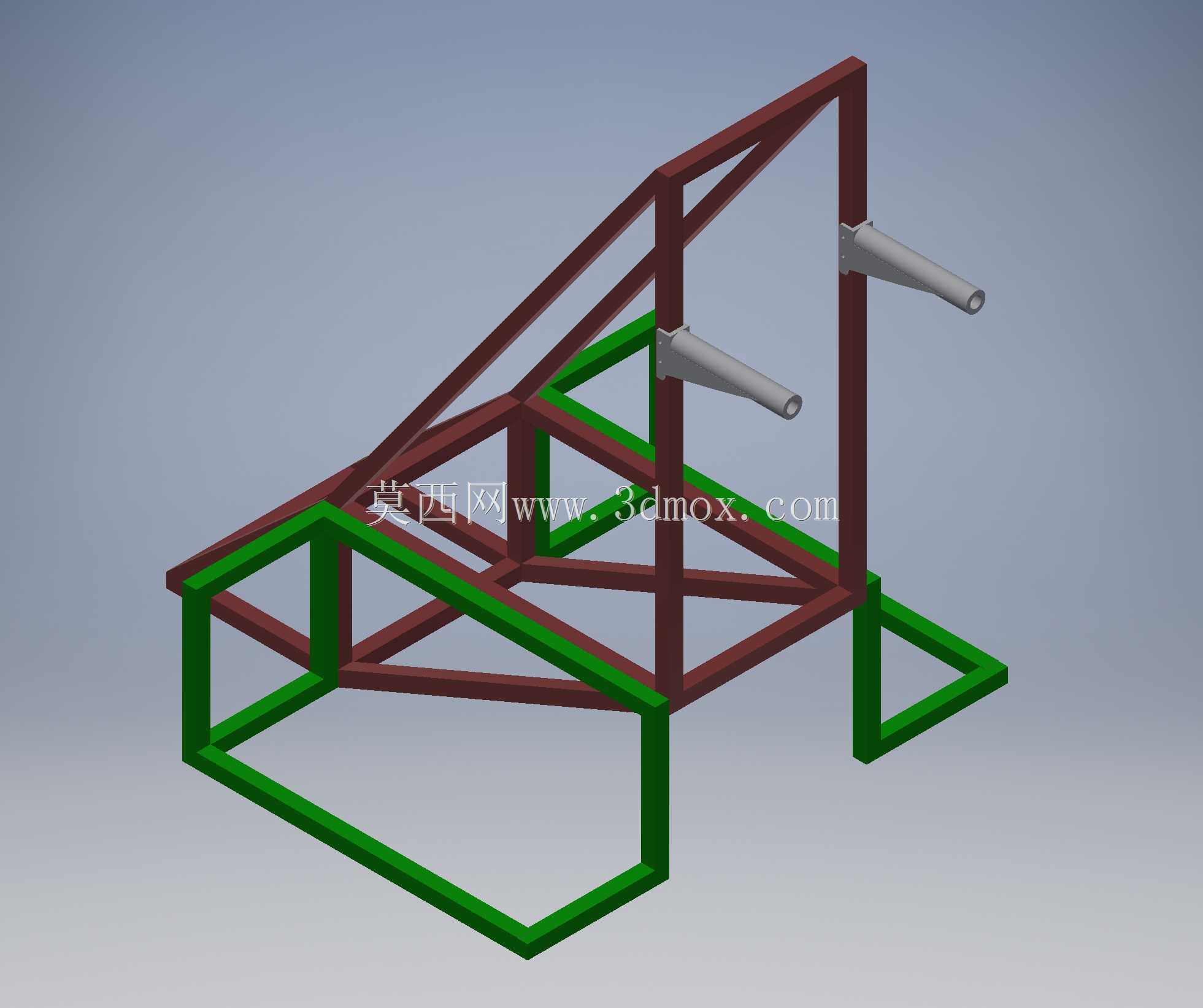

　　采用三角形桁架受力结构，后侧斜向支撑梁从基座后段一直延伸至架体顶部，与垂直立柱、水平横梁形成稳定的三角受力体系，可抵消外伸挂载带来的倾覆力矩，无需额外增加配重块即可保证架体在满载工况下的稳定性。两个外伸的悬臂安装座采用等长设计，安装端面预留标准安装孔位，可直接挂载重量不超过15kg的部件，悬臂与主立柱之间采用焊接加筋的连接方式，筋板沿悬臂受力方向布置，可有效降低悬臂满载时的下挠变形量，保证挂载部件的位置精度。设计过程中优先采用标准矩形管作为主材，所有拼接节点均采用满焊工艺要求，焊后需做去应力处理，避免长期承载出现焊接变形，架体的管材选型经过受力校核，垂直立柱采用壁厚3mm的40×40矩形管，斜撑与横梁采用壁厚2.

　　5mm的40×20矩形管，下部基座采用壁厚3mm的50×30矩形管，在保证整体刚度满足使用要求的前提下，尽可能控制架体整体重量，方便现场转运与安装。架体的外形尺寸控制在长1500mm、宽800mm、高1200mm范围内，整体外轮廓无突出尖锐结构，所有管材端部均做封头处理，避免现场安装调试过程中出现磕碰划伤问题。从安装适配性来看，该架体的悬臂安装座可根据实际挂载需求调整孔位间距，下部基座也可根据现场安装条件调整固定孔位置，适配不同的安装基面，上部桁架结构预留了后续加装走线槽、防护盖板的安装空间，可满足挂载部件的线缆布设需求，无需额外在架体上钻孔加工。在实际使用场景中，该类笼架可作为传感器测试工位的挂载支架，

　　两个悬臂分别安装发射端与接收端传感器，下部基座可放置测试主机或配套电源模块，整体结构紧凑，占用车间或实验室空间小；也可作为小型工装的存放架，悬臂挂载工装夹具，下部框架放置工件周转盒，适配生产线旁的辅助工位使用。结构受力路径清晰，外伸载荷通过悬臂传递到主立柱，再通过斜撑分散到下部基座的整个框型结构上，最终传递到安装基面，整体受力均匀，无明显应力集中节点，长期使用不会出现结构变形或焊缝开裂问题。架体的表面处理可根据使用环境选择喷塑或喷漆工艺，户外使用时可增加镀锌底层，提升防锈耐腐蚀能力，车间室内使用时采用常规喷塑即可满足使用要求。
