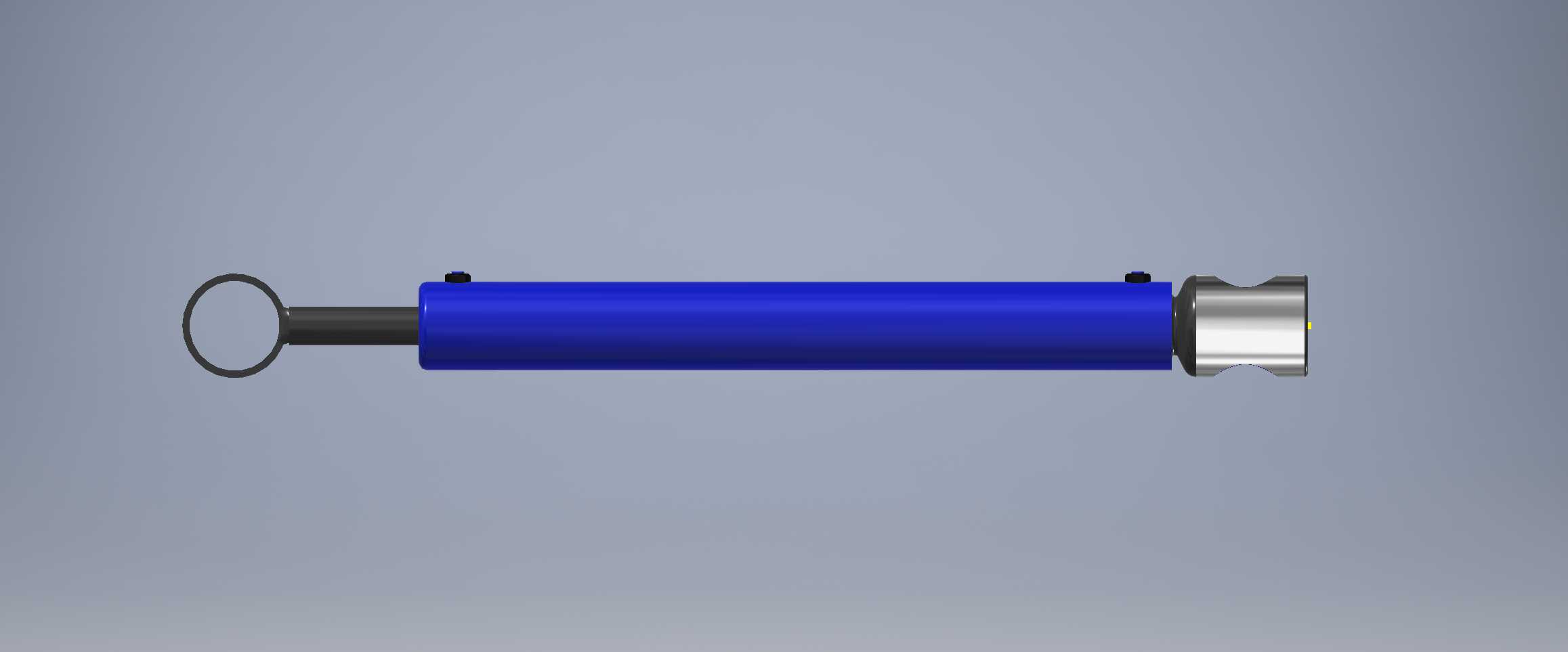

两件式液压缸总成结构设计方案

在液压传动系统的实际落地场景中，两件式液压缸的应用覆盖了从重型工程机械举升机构、工业机床工装夹紧回路到自动化生产线工件推送工位的各类需求，作为将液压能转换为直线往复机械能的核心执行部件，其结构合理性直接决定整套液压回路的运行稳定性与负载输出精度。这款两件式结构的液压缸在设计阶段就优先考虑了现场拆装维护的便捷性，将缸筒与端盖的连接结构做了分体式优化，不同于传统拉杆式或焊接式油缸的一体式结构，两件式设计可以在不拆解整条液压管路的前提下完成密封件更换、活塞组件检修等日常维护操作，大幅降低产线停机维护的时间成本。从功能特性来看，该油缸采用双作用腔室设计，可通过换向阀控制压力油的进出方向实现活塞杆的伸出与缩回动作，活塞部位的密封沟槽尺寸按照常规液压系统工作压力区间做了适配，可兼容常用的丁腈橡胶、聚氨酯材质密封件，能够适应常规矿物液压油的工作介质环境，活塞杆表面做了硬化处理设计，可降低长期往复运动带来的表面磨损，避免出现拉缸、内泄等常见故障。设计过程中对安装边界做了充分考量，缸筒外部的安装面预留了标准的油口连接螺纹位置，进出油口的分布避开了安装固定的干涉区域，无论是采用法兰安装、铰轴安装还是脚座安装的形式，都不会出现管路弯折、接头干涉的问题。活塞杆端的连接螺纹尺寸按照通用负载连接接口做了匹配，可直接连接常规的负载接头、耳环连接件，无需额外做转接件设计。从结构细节来看，缸筒内壁的设计粗糙度要求满足液压元件的通用精度标准，活塞与缸筒的配合间隙控制在合理区间，既可以保证运动过程中无卡滞，又能将内泄漏量控制在允许范围内，端盖部位的导向套长度做了加长设计，可提升活塞杆伸出时的支撑刚度，避免长行程工况下出现活塞杆挠曲变形的问题。在实际选型适配过程中，该结构的液压缸可根据不同工况的负载需求、行程要求调整缸径与杆径参数，其分体式的结构框架不需要大幅改动整体外形即可完成参数迭代，能够适配不同压力等级的液压系统，在工程机械的动臂驱动、环卫设备的压缩机构、冶金设备的工件夹紧工位都能稳定发挥作用。设计时还考虑了缓冲结构的预留位置，可根据行程末端的冲击情况加装缓冲装置，降低活塞运行到行程端点时对端盖的机械冲击，延长油缸整体使用寿命，外部轮廓的倒角与过渡结构都做了工艺性优化，便于加工制造过程中的装夹与切削，减少加工工序的复杂度，降低生产制造成本。
