9位D-sub连接器0.525英寸电缆出口金属副盖

　　在工业电气连接、测试设备布线、工控机柜内部走线这类场景里，D-sub系列连接器的尾部防护一直是结构设计里容易被忽略但直接影响线缆寿命的环节，尤其是走多芯大线径线缆的9位D-sub接口，常规尾部护盖的出线口尺寸不足，强行穿线会挤压线芯绝缘层，长期受设备振动影响还容易出现线芯断裂、屏蔽层破损的问题，这款适配9位D-sub连接器的0.525英寸出口副盖，就是针对这类大线径出线需求做的适配结构。

　　从实际使用场景来看，这类副盖主要适配标准D超小型9位压接、焊接型连接器，同时也能兼容高密度15位连接器的大线缆出线工况，常见于大功率电气连接、工业测试仪器的信号与动力混合布线场景，比如生产线的工位信号采集终端、老式工控设备的串口通讯扩展、大功率伺服驱动器的信号反馈接口这类位置，这类场景里的线缆往往集成了信号芯线与动力供电芯线，整体线径比普通信号线缆粗30%左右，常规小出线口的副盖根本无法完成装配，强行使用还会导致线缆弯折半径不足，在设备运行的持续振动下，线芯与连接器焊杯位置的应力集中会快速加剧，最快两三个月就会出现虚接、断芯的故障。

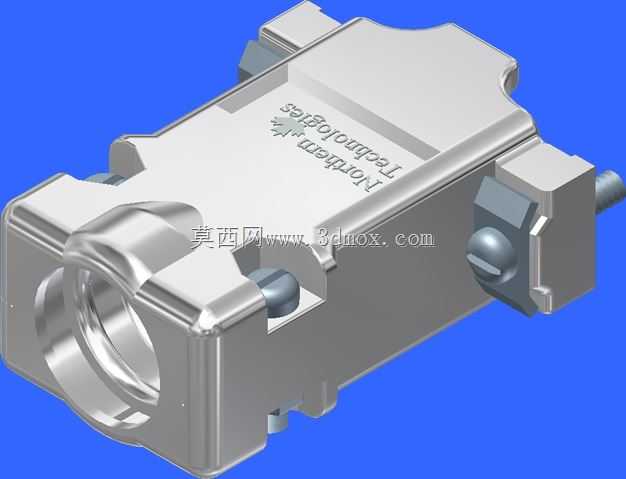

　　这款副盖的核心设计点首先落在0.525英寸的出线口尺寸上，这个尺寸刚好能容纳外径13mm左右的多芯屏蔽线缆，出线口边缘做了圆弧过渡处理，不会切割线缆外护套，同时盖体内部预留了足够的屏蔽层压接空间，装配时可以将线缆的编织屏蔽层翻折在盖体内部，通过上下盖的压合结构实现屏蔽层的可靠接地，不需要额外增加屏蔽接地端子，能减少装配工序的零件数量。盖体的安装结构完全匹配标准D-sub连接器的尾部安装孔位，支持标准公制与英制两种安装螺丝，不管是进口设备上的英制螺纹连接器，还是国产设备常用的公制螺纹连接器，都能直接适配，不需要额外对安装孔进行扩孔或者攻丝处理。

　　从结构设计的思路来看，这款副盖没有采用市面上常见的塑料材质，而是选用了金属压铸成型的结构，一方面金属材质的抗冲击能力更强，在车间现场如果有工具磕碰、线缆拉扯的情况，不会像塑料护盖那样直接开裂，能给尾部的焊杯位置提供足够的机械防护；另一方面金属盖体本身可以形成连续的屏蔽腔体，和连接器的金属外壳导通之后，能提升整个连接节点的电磁屏蔽性能，在有变频器、伺服驱动器这类强电磁干扰的车间环境里，能减少外界电磁干扰对信号传输的影响，避免出现信号丢包、通讯误码的问题。

　　在安装边界尺寸上，这款副盖装配完成之后，整体突出连接器尾部的长度控制在合理范围内，不会因为盖体过长导致机柜内部的走线空间被过度占用，盖体的两侧做了斜面收窄处理，在高密度布置D-sub连接器的接线端子排上，相邻两个接口的副盖不会出现干涉，哪怕是两个9位D-sub接口间距只有20mm的高密度端子排，也能顺利完成装配，不需要调整接口的安装间距。盖体的上下合盖定位采用了凹凸榫卯结构，装配时不需要额外对齐，扣合之后不会出现错位，拧上安装螺丝之后上下盖的贴合面缝隙小于0.2mm，能阻挡车间里的粉尘、切削液雾气进入连接器内部，提升连接节点的防护等级，适合在有少量油污、粉尘的工业车间环境里长期使用。

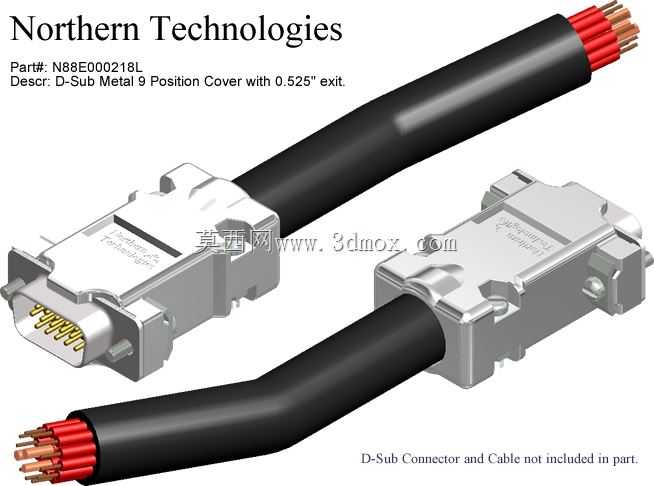

　　实际选型的时候需要注意，这款副盖本身不包含D-sub连接器和线缆，只是作为连接器的尾部防护配件使用，设计布线方案的时候，要提前确认线缆的外径不超过13mm，同时要预留出盖体的装配空间，也就是连接器尾部后方至少留出25mm的操作空间，方便拧上安装螺丝。如果是用在需要经常插拔连接器的场景，这款金属副盖的抗拉扯能力比塑料护盖高很多，哪怕线缆受到意外拉扯，力量会先作用在盖体的压线结构上，不会直接传导到焊杯位置，能有效避免焊脚脱焊的问题。在三维建模的时候，要注意还原盖体内部的压线筋结构，这个结构是用来固定线缆外护套的，装配时通过上下盖的筋位压紧线缆外护套，能承受至少50N的线缆拉力不出现滑移，建模的时候不能把内部做成光面，否则实际生产出来的盖体无法实现线缆的固定功能。另外安装孔的位置度公差要控制在0.1mm以内，否则和连接器装配的时候会出现螺丝孔错位的问题，导致无法顺利拧上螺丝，这也是这类连接配件建模时最容易忽略的公差细节，很多新手建模的时候只做外形，不考虑安装孔的位置度，实际生产出来的零件根本无法装配。
