剪叉式移动液压升降作业平台

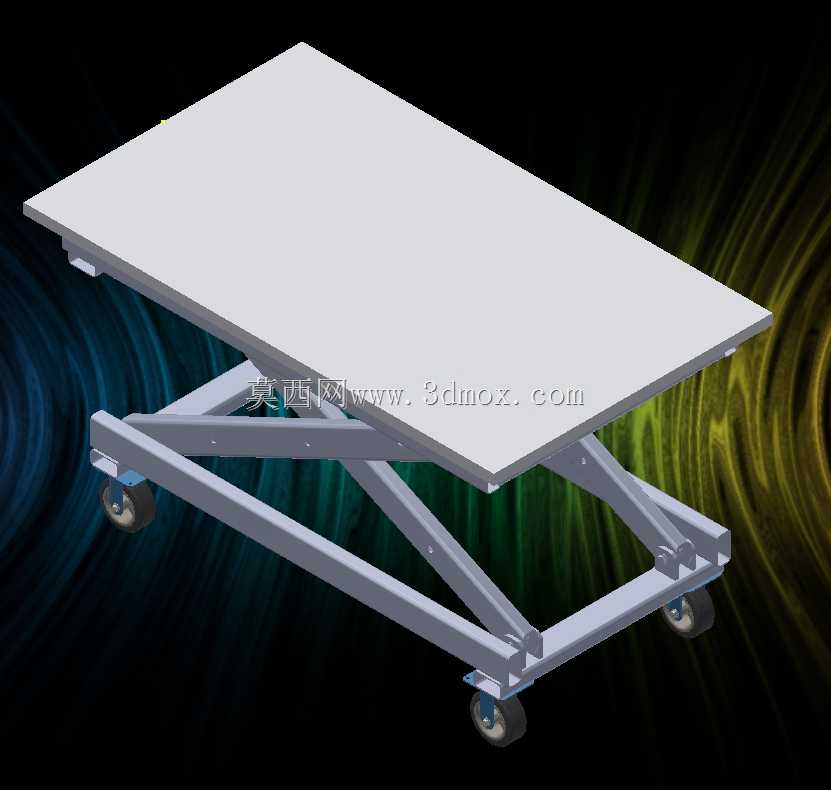

　　这款剪叉式移动升降作业平台，是车间内工位间物料转运、轻型设备举升、短距离作业高度调整的常用工装，在机加工车间装配工位、仓储区拣货补料、设备维保现场都有极高的出镜率。不同于固定安装的升降台，它自带四个万向脚轮，其中两个带刹车止动结构，作业时踩下刹车即可锁定位置，避免平台受力移位，转场时单人即可推行，适配车间内通道宽度有限、作业点位分散的使用场景。

　　从结构设计逻辑来看，它采用单组剪叉臂作为升降支撑结构，剪叉臂通过中间铰接销轴连接，上下端分别与台面框架、底部车架通过滑动副和铰接副配合：剪叉臂一端与车架、台面铰接固定，另一端装嵌耐磨尼龙滑块，可沿车架、台面的槽钢导轨滑动，升降过程中剪叉臂开合带动滑块沿导轨滑移，保证台面始终保持水平状态，不会出现侧倾偏移。底部车架采用矩形钢管焊接成型，框架内部预留了液压动力单元的安装空间，液压油缸的缸筒端铰接在车架下部横梁，活塞杆端铰接在剪叉臂的中间铰接轴附近，油缸伸缩时即可推动剪叉臂开合，实现台面的升降动作，这种驱动点布置方式能最大化利用油缸推力，降低升降过程中的液压系统负载，同时避免油缸外露受到磕碰损伤。

　　台面采用整块花纹钢板铺设，边缘做折弯翻边处理，既提升台面的抗变形能力，也能防止放置在台面上的工件、工具从边缘滑落，台面底部焊接有纵横交错的加强筋，对应剪叉臂的连接位置做了局部加厚处理，避免长期受载出现台面凹陷变形。设计时需要重点关注安装边界尺寸：常规款台面长度适配1200mm到1500mm的工件放置需求，宽度在800mm左右，最低高度控制在300mm以内，方便低矮工位的物料上下料，最大升起高度可根据使用需求调整到800mm到1200mm区间，额定承载覆盖500kg到1000kg的轻型作业需求，完全满足车间内绝大多数轻型物料举升、作业高度调整的使用要求。

　　在实际使用中，这款平台的功能特性非常贴合一线作业需求：脚轮采用聚氨酯包胶材质，推行时不会刮伤车间环氧地坪，滚动阻力小，过车间小门槛、地面接缝时没有明显卡顿；液压系统带自锁功能，当油缸停止供油时，液压锁会自动锁死油路，台面可以长时间停留在任意设定高度，不会出现缓慢沉降的问题，保障作业过程中的稳定性；剪叉臂的铰接位置都加装了自润滑铜套，日常使用不需要频繁加注润滑脂，维护成本极低，同时铰接轴端做了防脱限位，避免长期使用后销轴窜动脱出引发安全隐患。

　　设计这款结构的时候，需要重点校核几个关键受力点：一是剪叉臂的抗弯强度，尤其是在台面升到最高位置、负载集中在台面边缘时，剪叉臂的中间铰接位置承受的弯矩最大，需要选用壁厚足够的矩形钢管制作剪叉臂，必要时在臂体内部加焊加强筋；二是底部车架的刚度，当平台满载推行经过地面凸起时，车架会承受冲击载荷，如果车架刚度不足，长期使用会出现框架变形，导致滑块卡滞、升降不畅；三是脚轮的安装强度，脚轮支架通过螺栓固定在车架四角，安装位置需要加焊加强垫板，分散脚轮传递的冲击力，避免长期使用后安装位置开裂。另外，台面边缘可以根据使用需求加装可拆卸的护栏，当用于人员登高作业时装上护栏提升安全性，用于物料转运时拆下护栏避免妨碍工件装卸，适配不同的作业场景。

　　不同于大型固定升降设备，这款移动升降平台不需要做地面基础安装，买回来直接就能投入使用，转场灵活，对于生产布局经常调整的中小机加工车间、仓储区来说，实用性远高于固定安装的升降装置。在三维建模过程中，需要重点还原剪叉臂的运动配合关系，滑块与导轨的间隙控制在1mm到2mm之间，既保证滑动顺畅，又不会出现过大的间隙导致台面晃动；液压油缸的行程要与剪叉臂的开合角度匹配，避免油缸伸到最长时剪叉臂到达机械死点，损坏结构件；脚轮的转动自由度要还原到位，方便后续做运动仿真的时候验证平台推行、转向的通过性，核对车间通道的转弯半径是否满足使用需求。
