型材拼接式辊轴承载安装支架结构

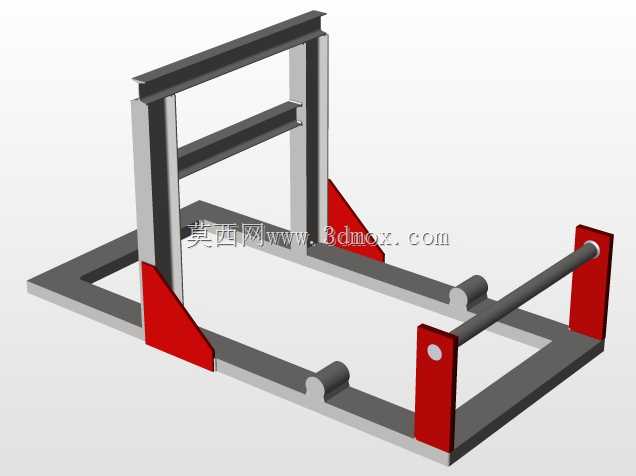

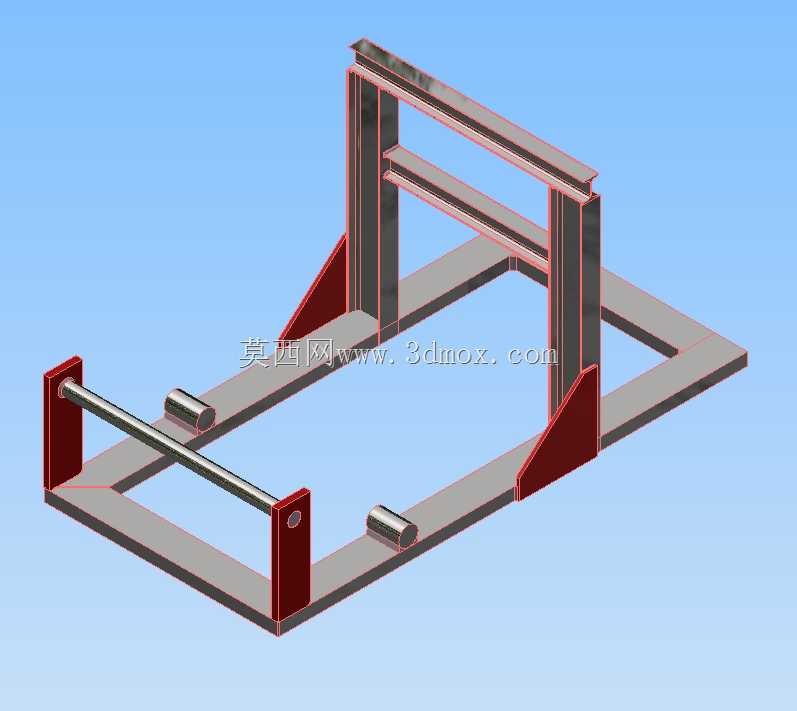

　　这类架体结构在车间生产线旁的物料中转、轻型工件承托场景里十分常见，很多时候一线做设备改造时不会专门采购标准型材架，而是根据现场的安装空间、待承托工件的尺寸自行设计焊接成型，适配性远高于通用成品架。从结构组成来看，底部采用矩形闭环的型材框做基座，四个角位置通过三角形筋板做焊接补强，避免架体受侧向力时出现立柱根部开焊变形的问题，这种筋板补强的设计是焊接机架里最务实的处理方式，不需要复杂的计算校核，只要筋板厚度匹配主型材壁厚，就能大幅提升架体的抗扭、抗侧倾能力。

　　架体的两根竖直立柱采用同规格的矩形型材，和底部基座垂直焊接，立柱上部设置两道平行的横向连接梁，一方面把两根立柱连为整体，提升上部结构的刚性，避免立柱受载后出现外张变形，另一方面这两道横梁也可以作为辅助承托面，放置配套的检测元件、布线走线槽或者小型工装附件，不用额外在架体上加装安装板。架体前端下部设置一根通长的光滑辊轴，辊轴两端通过带安装孔的立式支座固定在基座前端的两根纵梁上，支座上的安装孔预留了少量调节余量，安装时可以微调辊轴的水平度，避免辊轴转动时出现卡滞、偏磨的问题，辊轴本身采用表面抛光的圆钢加工，主要作用是承托需要横向滑移的轻型工件，比如带状物料、长条型薄壁件，工件在辊轴上滑动时摩擦阻力小，不会刮伤工件表面。

　　设计这类架体的时候，首先要确认现场的安装边界，底部基座的长宽尺寸要匹配安装位置的地面预留空间，不能超出工位的安全通道范围，同时要保证基座的接地面积足够，避免架体受偏载时出现倾翻，常规轻型承载场景下，基座的长宽比控制在1.2:1到1.5:1之间就能满足稳定性要求。立柱的高度要匹配对接设备的工作面高度，保证辊轴的上表面和前后对接的输送面、工装面处于同一水平高度，避免工件过渡时出现卡滞、跌落的问题，一般这类架体的辊轴高度误差控制在±1mm以内，安装时通过垫片调整支座高度就能实现精度要求。

　　从受力角度分析，这类架体的主要载荷集中在前端辊轴位置，所以前端的两个立柱支座位置额外加焊了三角形筋板，把辊轴传递的竖直载荷分散到基座纵梁的更大面积上，避免局部应力集中导致型材变形。辊轴的直径选择要匹配承托工件的单重，常规承载50kg以内的场景，选用直径20mm到30mm的实心圆钢就足够，不需要做额外的热处理，只要表面做防锈处理即可，如果承载重量更大，就需要在辊轴内部加装轴承，降低转动阻力，同时提升辊轴的抗弯能力。

　　实际应用中，这类架体除了作为物料承托架，还可以作为传感器的安装载体，比如在辊轴上方的横梁位置安装对射型光电传感器、位移检测元件，检测工件的到位情况，架体的型材表面可以直接打孔安装传感器支架，不需要额外做安装基础，布线的时候可以把线缆沿着横梁、立柱的内侧走线，用扎带固定，整体走线整洁，不会和运动的工件产生干涉。架体的焊接完成后需要做整体去应力处理，避免焊接变形导致后续安装尺寸超差，表面处理可以根据车间的环境选择喷塑或者刷防锈漆，在潮湿的车间环境里，最好做镀锌处理，提升防锈能力，延长架体的使用寿命。

　　安装的时候，底部基座不需要做专门的地脚固定，只要放置在平整的水泥地面上，依靠自身重量就能保持稳定，如果是在有振动的设备旁使用，可以在基座底部加装橡胶减震垫，避免振动传导到架体上导致传感器检测出现误差，或者工件出现滑移。辊轴的安装要保证轴向的窜动量控制在0.5mm以内，避免工件滑动时辊轴出现轴向窜动导致工件偏移，支座的固定螺栓要加装防松垫圈，防止长期使用后螺栓松动。
