双气瓶手推式工业搬运周转车结构

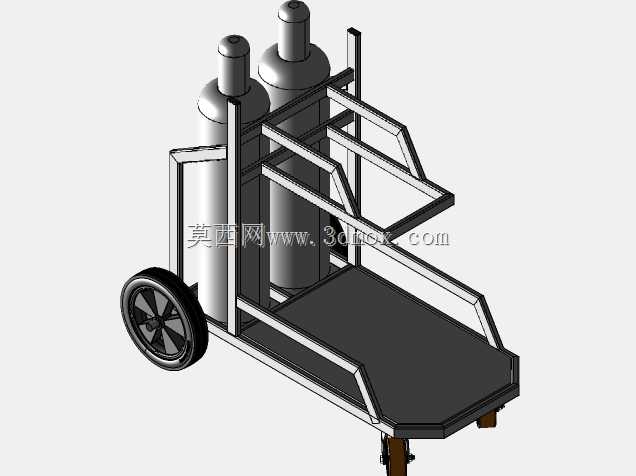

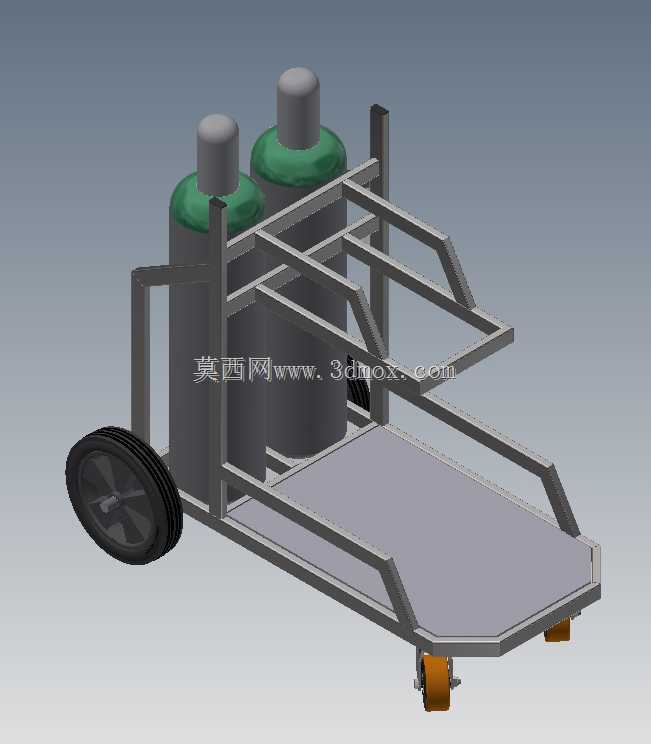

　　这款双气瓶手推转运结构，主要面向车间内高压气瓶的短距离转运、工位临时存放场景设计，常见于机械加工车间焊接工位、气检工位、实验室供气区域的物料周转环节，解决直立气瓶徒手搬运易倾倒、转运过程磕碰瓶阀的安全隐患。从实际使用场景出发，设计时首先考虑了直立气瓶的固定逻辑，车架后侧设置两根平行的立式限位立柱，刚好贴合气瓶柱面的外侧，搭配上层的框架式围档，避免转运过程中气瓶侧滑倾倒，不需要额外加装绑带就能满足常规平坦车间地面的转运固定需求，遇到坡道或者颠簸路面时，也可以在围档预留的空位加装弹性绑带，进一步提升固定可靠性。车架的承载平台采用平板式结构，除了承托气瓶底部之外，还预留了近三分之二的空置承载面，可同时放置焊枪、气管、减压阀等配套作业工具，

　　单次转运就能完成工位供气配套物料的全部转移，不需要多次往返搬运，提升车间内物料周转的效率。行走机构采用单轴大直径橡胶轮搭配前端两个小型支撑脚的布局，大直径轮组布置在车架靠近重心的位置，空载或者满载状态下操作人员只需要下压扶手就能抬起前端支撑脚，依靠后轮完成转向和移动，大直径橡胶轮可以轻松越过车间地面的电缆沟盖板接缝、小型门槛等凸起障碍，不会出现小轮卡滞的问题；前端支撑脚在车辆静置存放时接触地面，和后轮形成三点支撑结构，即使受到轻微的侧向碰撞也不会发生侧翻，提升静置存放的稳定性。扶手部分采用弯折圆管框架结构，扶手高度设置在普通人腰部位置，操作人员推行时不需要过度弯腰，符合人体工程学的施力角度，扶手的横向框架同时可以作为临时的管线挂点，

　　转运过程中可以把零散的气管、电缆挂在框架上，避免拖拽磨损。从设计细节来看，车架整体采用型材焊接结构，所有的棱边都做了圆角打磨处理，避免搬运过程中划伤操作人员或者刮擦气瓶表面的漆层；气瓶放置区域的平台表面做了防滑纹理处理，气瓶底部放置后不会因为车辆启动、制动的惯性发生滑移。尺寸边界方面，整车宽度控制在0.7米以内，长度控制在1.2米左右，可以轻松通过车间内0.8米宽的常规通道门，也能进入标准尺寸的货梯完成跨楼层转运；立式限位立柱的高度设置为气瓶高度的三分之二位置，既保证了对气瓶的侧向支撑力，也不会遮挡气瓶顶部的瓶阀、压力表等部件，操作人员在转运到位后可以直接操作瓶阀开关，不需要额外调整气瓶位置。车架底部的支撑脚采用耐磨尼龙材质，

　　接触地面时不会刮伤环氧地坪漆面，长期使用磨损后也可以单独更换，不需要整体拆解车架。在结构强度设计上，承载平台下方设置了横向和纵向的加强筋，额定承载状态下平台的挠度控制在2mm以内，长期满载使用也不会出现平台变形的问题；轮轴部分采用实心钢轴搭配轴承结构，转动阻力小，长期满载转动也不会出现轮轴弯曲、卡滞的问题。这款结构的设计没有采用复杂的机构，全部采用常规的型材、标准轮组拼接，加工制作难度低，车间的维修班组就可以自行制作维护，不需要定制特殊的零部件，后期维护成本极低，非常适合中小制造企业的车间内部物料周转使用，也可以根据实际使用的气瓶直径，调整后侧两根限位立柱的间距，适配不同规格的工业气瓶转运需求。
