电位计测量装置机械结构设计

项目分类:传感器 发布时间:2022-03-03 ID:573714
  • 电位计测量装置机械结构设计

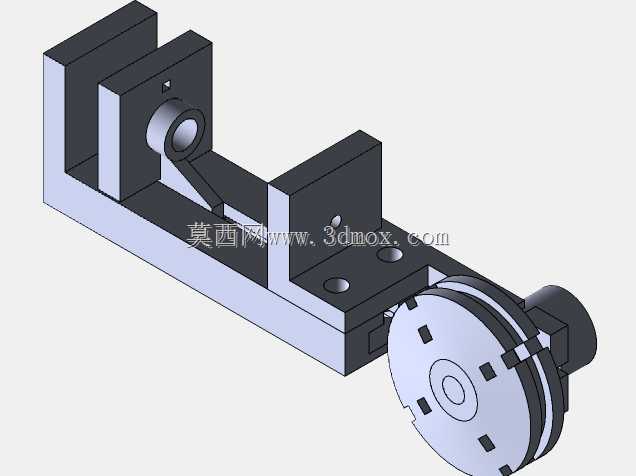

  在工业自动化检测、精密实验测试场景中,电位计作为将机械位移量转换为电阻信号输出的核心传感元件,其配套测量装置的结构合理性直接决定信号采集的稳定性与检测精度。这套电位计测量装置的结构设计,完全围绕电位计的实际工作工况展开,没有冗余的装饰性结构,所有构件都承担明确的功能作用。从结构布局来看,装置采用L型一体化安装基座作为承载主体,基座的垂直立面与水平安装面通过一次加工成型保证垂直度,避免拼接结构带来的装配误差,基座上预留的两组安装凸台分别承担电位计主体固定、被测运动件导向的功能,凸台上的沉头安装孔可以保证螺栓锁紧后端面无凸起,不会干涉运动部件的行程。电位计的安装端采用带定位止口的法兰座结构,止口尺寸与常用旋转电位计的安装基准完全匹配,

  装配时只需将电位计的定位轴颈嵌入止口,再通过周边的紧固螺栓锁紧即可保证电位计转轴与被测件的输出轴同轴度控制在0.02mm以内,避免偏心带来的测量误差与转轴磨损。被测运动件的导向部分采用悬臂式拨杆结构,拨杆与电位计转轴通过紧定螺钉实现无间隙连接,拨杆的另一端与被测位移触发件接触,当外部触发件产生直线或摆动位移时,拨杆会带动电位计转轴产生对应角度的旋转,将机械位移量同步传递给电位计的敏感元件。装置的安装边界设计充分考虑了不同设备的集成需求,L型基座的水平底面预留了两个长圆形安装孔,可以在一定范围内调整安装位置,适配不同安装板的孔位偏差,基座整体的外形尺寸控制紧凑,垂直立面高度不超过电位计安装后的总高度,

  水平方向的延伸长度刚好覆盖拨杆的全行程范围,不会占用过多的设备内部安装空间。在功能特性上,这套结构可以适配绝大多数外径30mm以内的旋转式电位计,拨杆的有效工作摆角覆盖0到270度范围,完全匹配常规电位计的有效测量行程,拨杆与基座之间预留了足够的间隙,即使在最大摆角位置也不会与基座凸台产生运动干涉。设计过程中充分考虑了长期使用的磨损问题,所有与运动件接触的部位都做了倒角处理,电位计安装座的端面与转轴接触位置预留了0.1mm的间隙,避免长期转动过程中基座端面与电位计外壳产生摩擦阻尼,影响测量的响应灵敏度。在实际应用场景中,这套装置既可以作为实验教学中的电位计特性测试工装,用于标定电位计的转角与输出电阻的对应关系,

  也可以直接集成到自动化设备的位移检测工位,用来检测气缸行程、摆臂位置、工件到位状态等物理量,相比直接将电位计悬空安装的方式,带基座的一体化结构可以有效抵御设备运行过程中的振动冲击,避免电位计引脚受外力拉扯出现开焊、断裂等问题。结构的选材上,基座与安装凸台都采用常用的45号钢加工,表面做发黑防锈处理,拨杆采用铝合金材质降低运动惯量,保证位移传递的响应速度,所有棱角位置都做了R1以上的圆角处理,避免装配过程中划伤操作人员或者损坏电位计的连接导线。在装配逻辑上,整套装置的装配顺序遵循从下到上、从固定件到运动件的原则,先将两个安装凸台锁紧在L型基座的对应位置,再将电位计固定到带止口的法兰座上,随后把拨杆压装到电位计转轴上,调整紧定螺钉的锁紧位置保证拨杆在零位时与基座基准面平行,最后将整套装置通过基座底部的安装孔固定到设备安装板上即可完成装配,整个装配过程不需要专用工装,普通装配人员按照装配指引即可在短时间内完成组装,后期维护更换电位计时也不需要拆卸整个基座,只需松开法兰座上的紧固螺栓即可快速替换元件,大幅降低设备维护的时间成本。
