电位计轴配套安装套筒结构设计

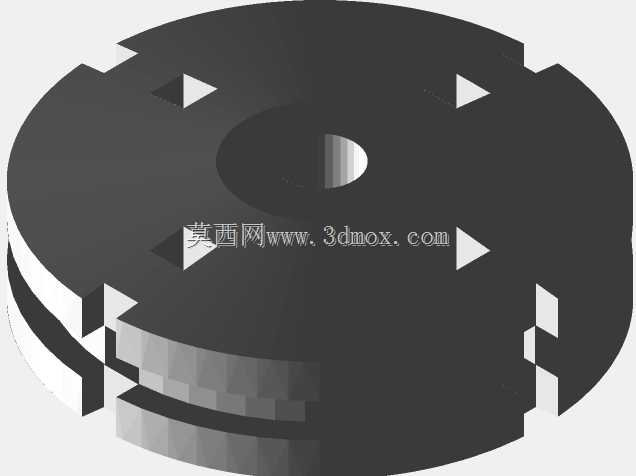

　　在工业传感检测、小型机电设备的角度反馈回路里，电位计是把机械角位移转化为电阻信号输出的核心元件，而配套的轴上安装套筒，是保障电位计轴与被测转动部件同轴度、消除传动间隙的关键衔接零件，很多现场调试出现的信号跳变、零点漂移问题，追根溯源往往是轴系衔接件的设计或安装不到位导致的。这款套筒的整体采用盘式同轴结构，中心设置与电位计输出轴适配的通孔，孔壁公差按照过渡配合选取，既保证装配后不会出现径向窜动，又能避免过盈量过大导致安装时挤压电位计轴，造成内部碳膜磨损提前失效。套筒的外圆盘面上均匀分布多组三角定位缺口，这些缺口并非装饰结构，而是对应被测转动部件上的定位凸台，装配时凸台卡入缺口内，就能实现周向的无滑差传动，相比传统的顶丝固定方式，

　　这种面接触的定位结构不会因为长期往复转动出现顶丝松动、轴面压痕的问题，尤其适合频繁正反转、转动角度范围在0-270度之间的电位计应用场景，比如小型阀门的开度反馈、自动化设备的摆臂位置检测、教学实验仪器的角度采集单元都能用到这类衔接结构。从安装边界来看，套筒的轴向厚度控制在适配电位计轴伸长度的范围内，装配后套筒端面与电位计本体外壳之间预留0.2-0.5mm的间隙，避免转动过程中套筒与外壳发生摩擦，额外增加转动阻尼影响检测精度；外圆直径的设计则兼顾了与被测转动件的安装空间，不会因为外径过大和周边的布线、结构支架产生干涉。设计过程中首先要匹配所用电位计的轴径参数，常见的小型电位计轴径有3mm、4mm、6mm几种规格，

　　中心孔的尺寸公差按照H7等级加工，表面粗糙度控制在Ra1.6即可，不需要过高的加工精度徒增成本；盘面上的三角缺口角度、分布数量要和对接部件的凸台完全对应，缺口的深度要保证凸台卡入后有足够的接触面积，传递扭矩时不会出现崩边，同时缺口的边角处做微小的倒角处理，既方便装配时的导向对位，也能减少应力集中，避免长期受交变载荷出现裂纹。套筒的分层台阶结构是为了适配不同安装深度的需求，下层的小直径轴段可以嵌入被测转动件的安装沉孔内，实现径向的二次定位，进一步提升同轴度，上层的大盘面则承担周向传动的作用，这种阶梯式的结构相比等直径的套筒，能在有限的轴向空间里同时实现径向定位、周向传动、轴向限位三个功能，不需要额外加装卡簧或者定位轴套，

　　简化了整个轴系的装配流程。在实际选型应用时，要注意套筒的材质选择，常规工况下采用硬质铝合金加工即可，重量轻不会给电位计轴带来额外的转动负载，同时铝材的加工性能好，容易保证尺寸精度；如果是在有振动、冲击的工业现场使用，可以换成不锈钢材质，提升结构强度，不过要注意做表面钝化处理，避免长期使用出现锈蚀卡滞在轴上。这类衔接零件虽然结构不复杂，但直接影响电位计的检测精度和使用寿命，设计时不能只考虑能装上就行，要结合实际的转动频率、负载扭矩、安装空间做细节优化，比如缺口的数量如果设置过多，会降低盘面的结构强度，设置过少则会导致单个凸台承受的扭矩过大，容易磨损，通常根据传递的扭矩大小设置3-6个定位缺口是比较合理的区间；中心孔的装配入口处要做15度的导向倒角，方便安装时顺利套入电位计轴，不会刮伤轴的表面镀层。另外还要考虑装配后的拆卸便利性，在盘面的非定位区域可以预留两个小的螺纹孔，需要拆卸时用螺丝顶出即可，避免硬撬导致电位计轴受力变形。很多新手设计这类零件时容易忽略轴向的尺寸链计算，要么套筒太厚导致装配后顶住电位计外壳，要么太薄导致轴的插入深度不够，运行过程中出现脱落，设计时要把电位计的轴伸长度、被测件的沉孔深度、套筒的厚度放在同一个尺寸链里核算，保证装配后轴的插入深度达到轴径的1.2-1.5倍，有足够的结合长度传递扭矩，同时预留出合理的轴向间隙。
