气动执行法兰式球阀三维结构设计

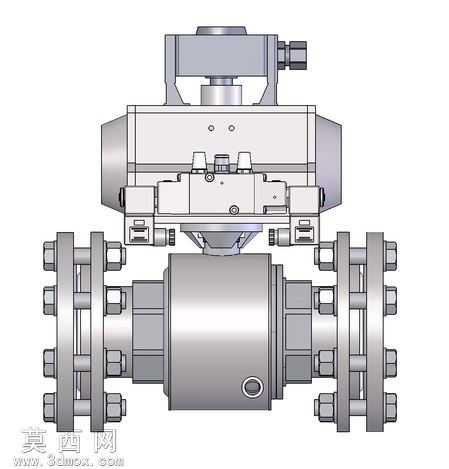

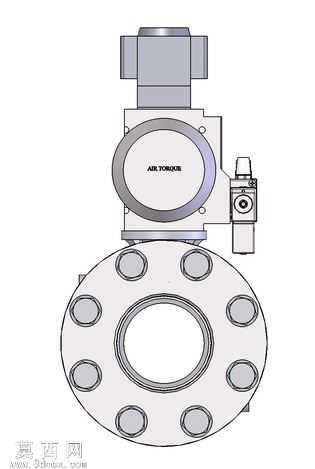

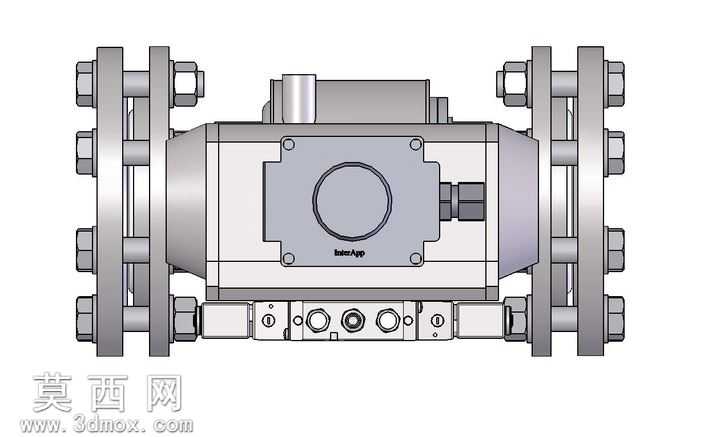

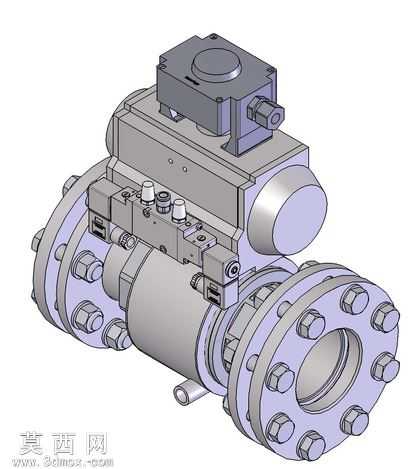

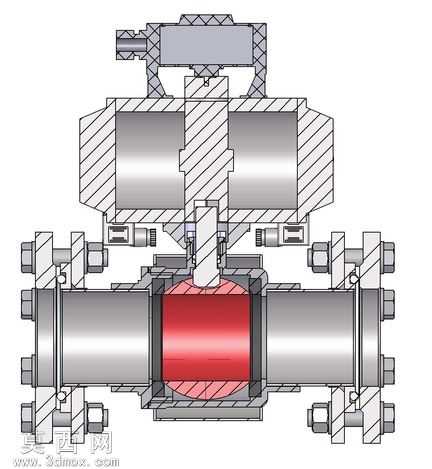

本模型为法兰连接式气动驱动球阀的完整三维结构设计，采用主流三维机械设计软件完成全参数化建模，所有零部件均按照工业级气动球阀的实际生产尺寸进行1:1还原，建模过程中严格遵循机械设计的公差配合规范，对每一处装配结构都做了干涉校验，确保各部件的装配关系完全符合实际产品的装配逻辑。模型整体分为上部气动执行单元与下部阀体单元两大模块，上部气动执行机构包含气缸腔体、端盖、活塞组件、信号反馈模块、气路接口等细节结构，对气缸内部的活塞密封槽、传动轴连接位、端盖螺栓孔都做了精细化建模，还原了气动执行器的动力传递结构，可直观展示压缩空气驱动活塞带动阀杆转动的工作原理。下部阀体部分采用法兰连接结构，完整呈现了左右法兰端的螺栓孔阵列、密封面结构、球体安装腔、阀杆密封组件、侧部工艺接口等细节，球体与阀座的配合面做了贴合度处理，能够清晰展示球阀90度回转实现通断控制的核心结构。建模过程中对金属材质的质感做了对应区分，阀体、法兰、螺栓等承压部件采用不锈钢金属质感设置，气动执行器的壳体采用铸铝质感表现，密封件采用非金属材质区分，整体渲染效果清晰展现各部件的材质差异与结构层次。设计过程中充分考虑了气动球阀的实际应用场景，法兰尺寸符合通用管道连接标准，气动执行器的安装尺寸与阀体的连接位完全匹配，既可以作为气动阀门设计的参考原型，也可用于工业管道系统的三维布局演示、阀门原理教学演示等场景，模型的结构拆分清晰，可单独导出各零部件用于工程图生成、装配工艺模拟等后续设计环节，完整还原了气动法兰球阀从动力输入到流体控制的全链路结构，能够帮助设计人员快速理解气动球阀的工作逻辑与结构组成，为同类型阀门的改型设计、结构优化提供可靠的三维参考依据。
