手动两片式内螺纹球阀三维设计模型

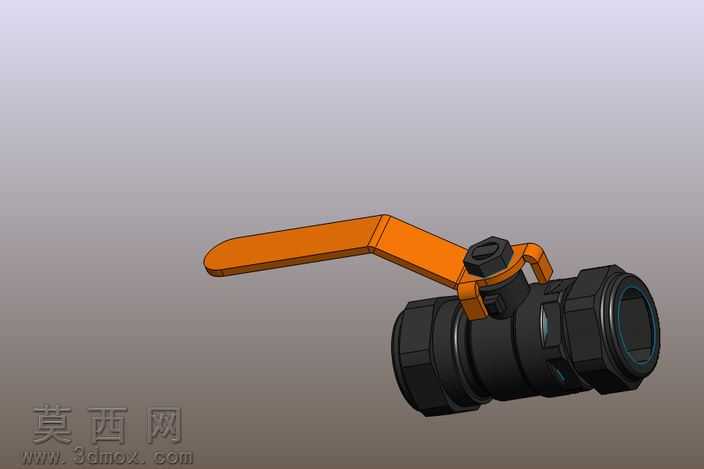

本模型为手动驱动的两片式内螺纹球阀，采用三维参数化建模方式完成全结构设计，完整还原了实物球阀的所有装配细节与功能特征。建模过程中先对球阀的核心功能部件进行拆分设计，首先构建中间的球体启闭件，球体采用带圆形通孔的回转结构建模，通孔直径与通径规格匹配，保证流体通过时的流道顺畅无突兀缩径，球体表面做光滑曲面处理，还原金属密封面的高精度配合特征。随后构建左右两片式阀体结构，阀体两端设计标准内螺纹连接接口，接口处做倒角与退刀槽细节建模，两片阀体的对接面设计定位止口与密封槽结构，保证装配后的同轴度与密封性能，阀体外部做防滑六角结构设计，还原实物安装时的扳手夹持特征。之后建模驱动手柄与阀杆组件，橙色的扳动手柄采用长条形杠杆结构，手柄与阀杆的连接位置做扁方配合结构建模，避免操作时出现打滑问题，阀杆与阀体的配合位置设计填料密封腔结构，还原阀杆处的动密封设计特征，同时在阀杆顶部设计压紧螺母结构，用于调节填料的压紧程度，保证阀杆转动灵活且无介质泄漏。模型还还原了手柄与阀体之间的限位结构，确保手柄仅能在90度范围内转动，对应球阀全开与全关的两个工位，避免操作过位导致的密封面损伤。材质渲染阶段，阀体、球体、阀杆、压紧螺母等金属部件赋予深灰色哑光金属材质，模拟铸铁或镀镍处理的金属质感，扳动手柄赋予亮橙色工程塑料材质，还原实物手柄的配色与材质特征，密封件位置赋予黑色橡胶材质，区分不同部件的材质属性。整体装配采用自下而上的建模思路，所有零件之间保留正确的装配约束关系，可直观展示球阀的装配逻辑与工作原理，转动手柄即可模拟球体的启闭动作，清晰展示流道的通断状态，可用于流体管路设计选型参考、阀件结构教学演示、五金产品设计参考等场景，模型结构完整，细节还原度高，符合工业级球阀的实际设计规范。
