弯臂式传感器安装固定支座结构设计

　　这款弯臂式安装支座是工业传感检测场景中常用的支撑固定构件，主要用于各类外置式位移、位置、接近类传感器的安装定位，在自动化生产线的工位检测、物流输送线的物料到位判断、机床加工区域的行程限位防护等场景中都能见到这类构件的应用。不同于直连式的平板安装座，这款支座采用弯臂过渡的结构形式，能够让传感器的检测端延伸出安装基准面一定距离，避开安装面附近的设备结构干涉，适配安装基面与检测点位存在高度差、水平偏移的安装需求。

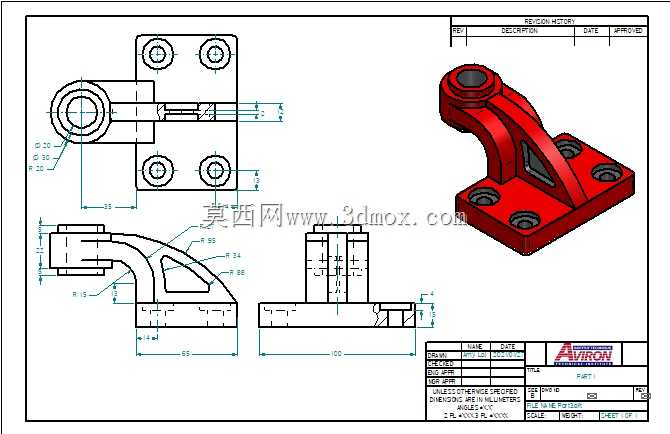

　　从结构设计逻辑来看，整个构件分为底部安装法兰、弯臂支撑段、顶部铰接安装筒三个核心功能区域。底部法兰采用矩形平板结构，四个角位置对称布置沉头安装孔，孔位间距经过标准化匹配，可直接适配工业铝型材的T型槽间距、通用设备安装板的预留孔位，安装时螺栓从沉头孔穿入后锁紧，沉头结构可保证螺栓头部完全没入法兰平面，不会出现凸起干涉，同时四个孔的对称布局让支座安装时可根据布线方向选择0度、90度、180度、270度四个安装朝向，适配不同现场的走线与检测方向需求。法兰与弯臂的过渡位置设置了三角形加强筋，筋板的厚度与弯臂壁厚保持一致，可抵消弯臂承受的侧向弯矩，避免传感器安装后因设备运行振动出现悬臂下垂、检测位置偏移的问题，在长期受振动的工况下也能保持安装位置的稳定性。

　　弯臂段采用平滑圆弧过渡的变截面设计，从法兰位置的宽截面逐步收窄到顶部安装筒位置，既保证了结构强度，又尽可能减少了材料占用，降低构件自身重量。顶部的铰接安装筒为同轴通孔结构，内孔可适配传感器的圆柱形安装本体，筒壁上预留的紧定螺钉孔可在传感器插入调整到合适检测距离后，通过紧定螺钉锁紧固定，防止传感器在使用过程中出现轴向窜动、周向转动，保证检测点位的一致性。

　　从安装边界尺寸来看，底部法兰的长宽尺寸控制在常规安装空间的适配范围内，四个安装孔的中心距满足M6、M8规格螺栓的安装间距要求，弯臂的抬升高度可让顶部安装筒的中心轴线高出法兰安装面足够距离，避开安装面附近的管线、凸台等干涉结构，顶部安装筒的内孔直径适配主流圆柱形传感器的外径规格，不需要额外加工转接套即可直接安装。整个构件的所有棱边都做了倒角处理，没有尖锐的毛刺飞边，安装调试过程中不会划伤操作人员的手部，也不会割伤传感器的连接线缆。

　　在实际选型使用时，这类支座可根据现场的检测位置需求，直接替换直板式安装座，不需要对原有设备的安装基面做额外改造，只需要匹配对应孔位锁紧即可。弯臂的结构刚性经过受力校核，在常规工业环境的振动工况下，顶部安装筒的位置偏移量可控制在传感器检测精度允许的范围内，不会因为结构变形导致检测误判。相较于一体焊接式的安装支架，这款一体化成型的支座没有焊接应力导致的变形问题，安装面的平面度、安装筒与安装面的位置度公差都能得到稳定保证，批量使用时的安装一致性更好，可减少现场调试时的位置校准工作量。
