多铰接式传动链节连接组件结构设计

　　在自动化输送线、多关节传动机构、精密检测设备的运动传递链路中，这类多铰接链节组件是实现变角度动力传递、多自由度姿态调整的核心基础构件，区别于常规输送链的单自由度铰接设计，该组件采用多组同轴与异轴铰接孔位组合的结构形式，能够同时满足平面内摆动、空间小角度偏转的复合运动需求，在传感器安装支架调整、轻工包装设备的拨料机构、小型机械手的末端连接链路中都有广泛的适配场景。从实际工程应用的角度看，这类链节组件的核心作用是在相邻运动构件之间建立刚性可动的连接关系，既能够传递既定的扭矩与拉压力，又可以通过铰接副的转动自由度补偿安装误差、吸收运动过程中的位置偏移，避免刚性连接在变载荷工况下出现的应力集中问题。设计过程中首先需要明确各铰接点的运动边界，

　　组件上的三组通孔分别对应三个独立的转动副，其中两组孔位轴线平行，用于实现平面内的相对摆动，第三组孔位轴线与前两组呈空间垂直布置，可提供小范围的空间偏转余量，适配安装面存在角度偏差的使用场景。构件的主体采用等强度的变截面结构设计，在铰接孔位周边做了加厚凸台处理，避免销轴长期往复转动造成的孔壁磨损，同时在非受力区域做了合理的减材处理，在保证整体结构刚度满足额定载荷要求的前提下，尽可能降低组件自身重量，减少运动过程中的惯性冲击。销轴与孔位的配合间隙控制在合理范围内，既保证转动过程无卡滞，又避免间隙过大造成的运动精度损失，组件外露的销轴端部做了限位结构设计，可防止设备运行过程中销轴脱出造成的机构故障。从安装适配维度看，

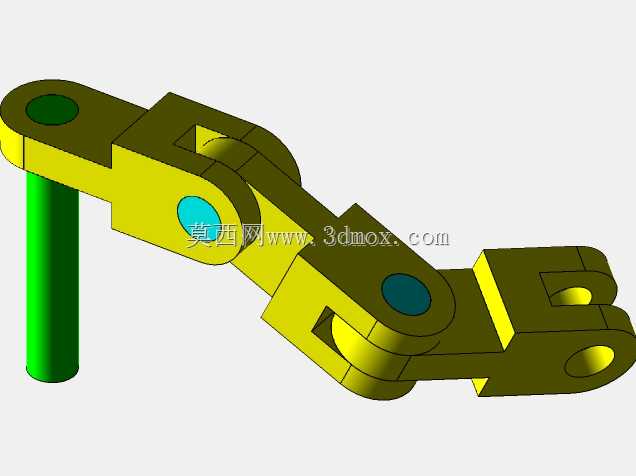

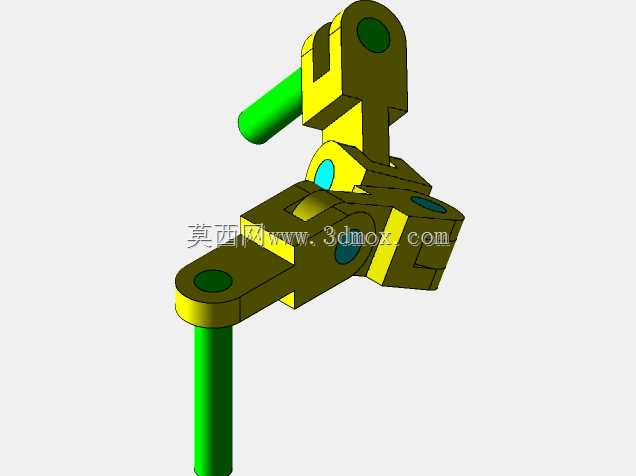

　　该链节组件的各安装孔位采用统一的孔径规格，可与同系列的标准销轴、连接支座直接适配，不需要额外加工定制连接件，组件的整体外形轮廓经过倒角处理，不存在尖锐棱角，避免安装调试过程中划伤操作人员，同时运动过程中不会与周边相邻构件发生干涉。在实际选型应用时，需要根据传递的载荷大小确认铰接孔的壁厚是否满足强度要求，根据运动行程确认各臂长尺寸是否在安装空间的允许范围内，该组件的臂长比例经过优化，在相同摆动角度下能够获得更线性的运动传递特性，减少运动过程中的速度波动，适配对运动平稳性有一定要求的传动场景。不同于定制化的专用连接件，这类标准化的链节组件可以通过多组串联组合的方式，搭建出不同自由度、不同运动行程的传动链路，在非标自动化设备的快速搭建、

　　现有设备的改造升级中能够大幅缩短设计与加工周期，降低整体制造成本。组件表面的结构过渡均采用圆角平滑处理，有效减少应力集中点，在长期交变载荷作用下不易出现疲劳断裂问题，铰接孔位可根据使用需求选配自润滑衬套，在无定期润滑的工况下也能保持长期稳定的转动性能，减少设备维护频次。
