可变外倾角双横臂车辆悬架结构设计

项目分类:汽车 发布时间:2022-03-03 ID:574357
  • 可变外倾角双横臂车辆悬架结构设计
  • 可变外倾角双横臂车辆悬架结构设计
  • 可变外倾角双横臂车辆悬架结构设计
  • 可变外倾角双横臂车辆悬架结构设计
  • 可变外倾角双横臂车辆悬架结构设计
  • 可变外倾角双横臂车辆悬架结构设计
  • 可变外倾角双横臂车辆悬架结构设计
  • 可变外倾角双横臂车辆悬架结构设计
  • 可变外倾角双横臂车辆悬架结构设计
  • 可变外倾角双横臂车辆悬架结构设计

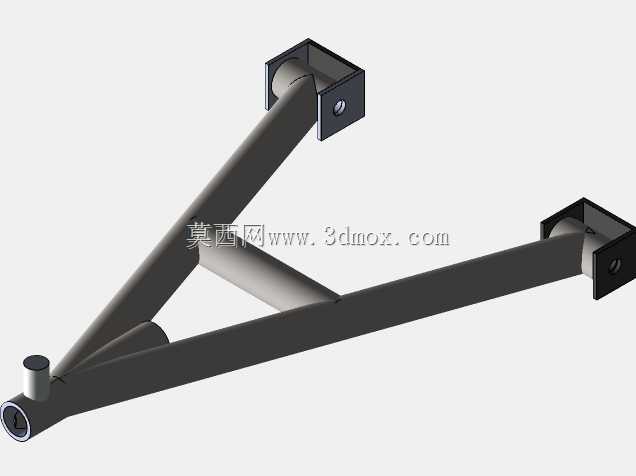

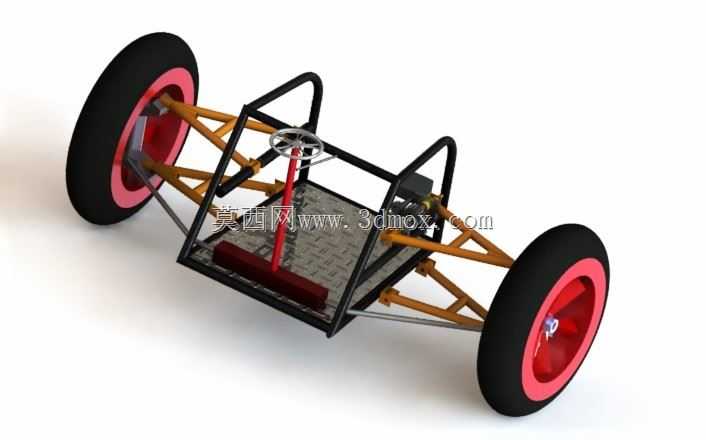

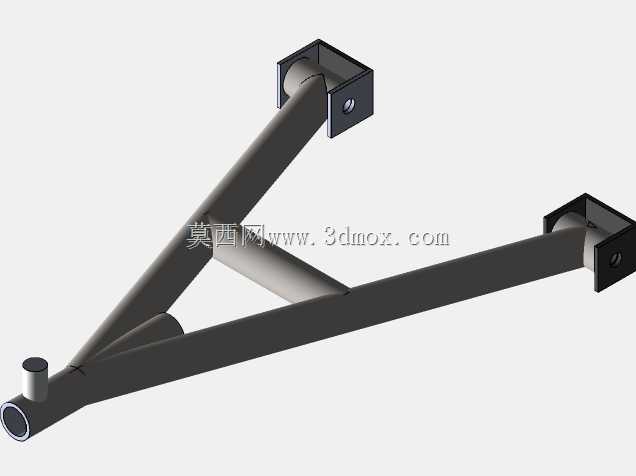

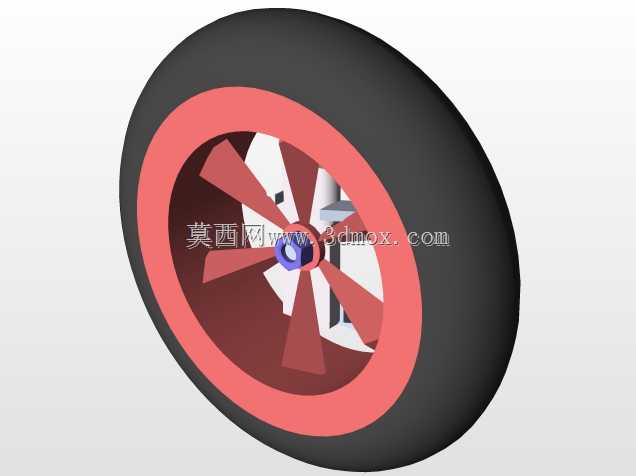

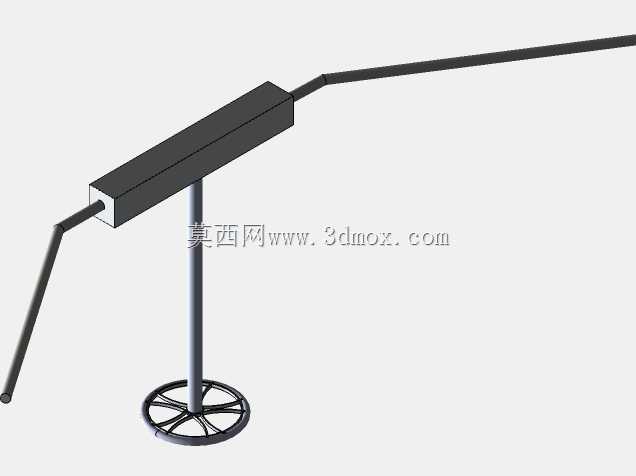

  在三轮乘用车辆、小型场地赛车以及部分特种作业车辆的底盘开发环节,悬架系统的轮端角度调节能力直接决定了车辆过弯时的抓地表现与直线行驶的稳定性,这套可变外倾角双横臂悬架结构,正是针对传统固定外倾角悬架无法兼顾直驶低滚阻与过弯高抓地的痛点开发的独立悬架方案。从结构布局来看,整套轮边总成采用上下不等长双横臂作为导向机构,横臂采用空心钢管焊接成型的三角桁架结构,在保证横向刚度足够承受过弯侧向载荷的前提下,尽可能降低簧下质量,减少轮端跳动时的惯性冲击传递到车架端。轮端的转向节通过球铰分别与上下横臂的外端连接,横臂内端则通过橡胶衬套与副车架铰接,预留了前后方向的微小位移量,能够过滤路面传来的细碎颠簸,

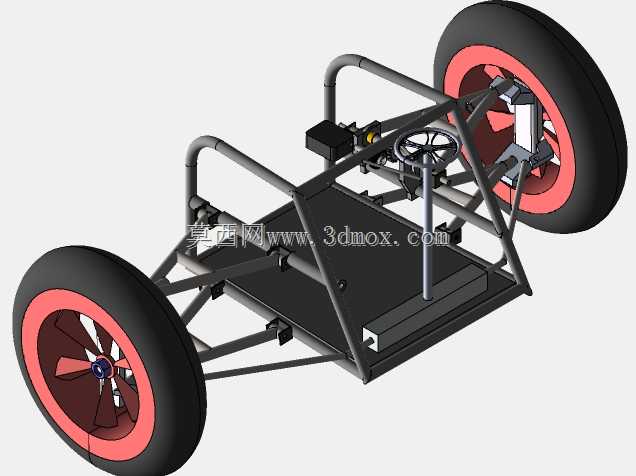

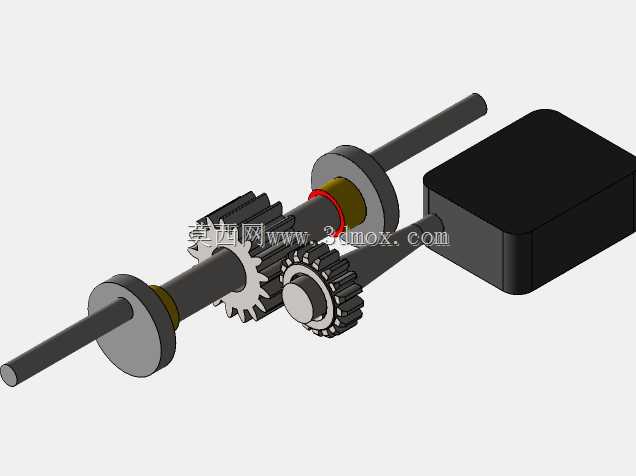

  同时保证车轮上下跳动时的定位参数变化处于设计可控范围内。这套结构的核心设计点在于额外增设的外倾角主动调节执行单元,执行端通过刚性连杆与转向节的下安装点连接,可根据车辆实时的行驶状态动态调整车轮的外倾角度:当车辆处于直线匀速行驶工况时,调节机构将车轮外倾角维持在接近0度的状态,此时轮胎接地面完全贴合路面,滚动阻力最小,能够降低行驶能耗同时减少轮胎的偏磨损耗;当车辆进入弯道、车身产生侧倾趋势时,执行单元会根据侧向加速度的大小动态推/拉转向节连接点,让外侧车轮获得更大的负外倾角,使轮胎胎面在车身侧倾时依然能够完全贴合路面,最大化轮胎接地面的抓地力,避免侧偏力过大导致的轮胎侧滑,提升过弯极限。从安装边界来看,

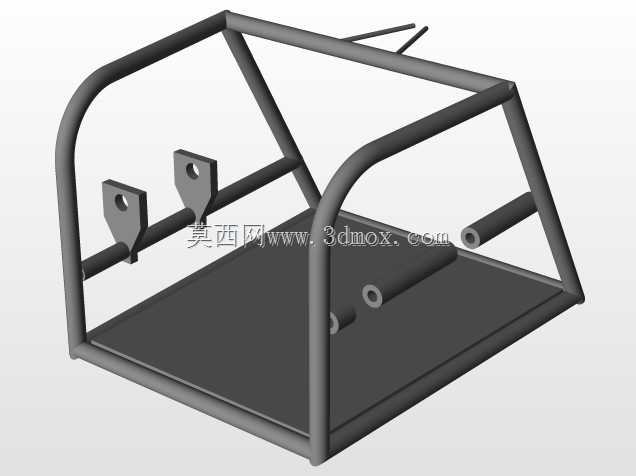

  整套悬架的横向安装宽度适配轮距1200-1400mm的小型三轮车辆底盘,上下横臂的铰接点间距控制在280mm范围内,不需要对原有车架的主纵梁进行大范围切割改造,仅需在车架对应位置焊接四个安装支座即可完成固定,轮端的轮毂轴承单元采用标准锥面配合结构,适配12-14英寸的常规乘用车轮辋,制动卡钳的安装位预留了浮动式单活塞卡钳的安装孔位,可直接匹配市面上成熟的小型车辆制动部件,降低配套开发成本。在实际应用场景中,这套悬架结构既可以用于小型电动三轮代步车的底盘升级,解决传统三轮车过弯侧倾大、容易侧翻的安全隐患,也可用于大学生方程式赛车、场地娱乐卡丁车的底盘改装,通过主动外倾调节提升圈速表现;

  同时其独立的调节逻辑也可作为汽车底盘教学的演示教具,直观展示双横臂悬架的运动特性与外倾角对车辆操控的影响。设计过程中对横臂的铰接点位置做了多轮运动学仿真校核,确保车轮在全行程跳动过程中,轮距变化量控制在8mm以内,避免大跳动量下的轮胎横向 scrub 磨损,同时主销后倾、主销内倾的参数变化梯度也符合常规乘用车的调校逻辑,不会出现转向回正力异常、方向盘打手的问题。执行单元的驱动端采用标准化的安装接口,可适配舵机、电动推杆等不同类型的驱动部件,开发者可根据自身的控制逻辑选择对应的动力源,不需要额外设计转接结构。整套结构的受力路径经过优化,过弯时的侧向载荷从轮胎传递到轮毂、转向节后,会同时分散到上下两根横臂再传递到副车架,不会出现应力集中的薄弱点,横臂管材的壁厚选择经过强度校核,在承受1.2g侧向加速度的工况下,结构变形量小于0.5mm,保证定位参数的稳定性。
