带安装底座异形腔体传感连接构件

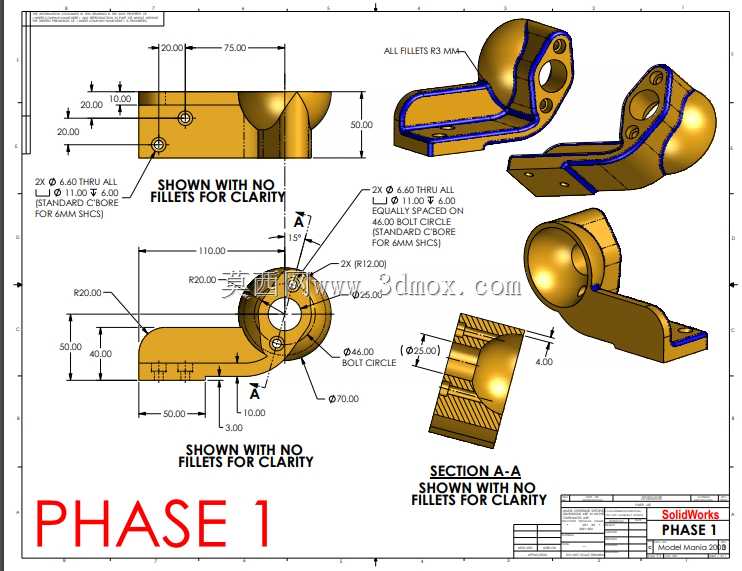

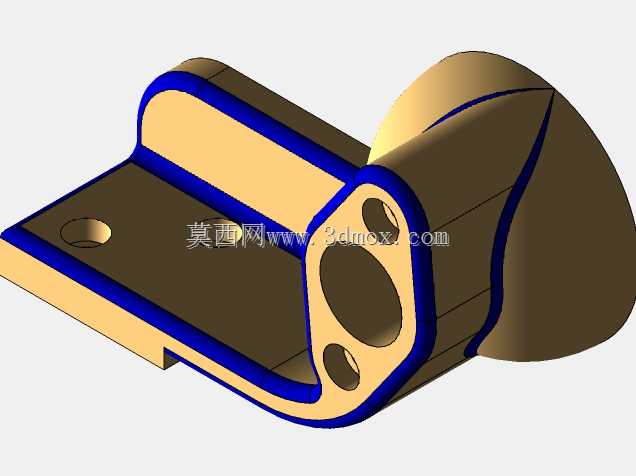

　　在工业传感检测的配套安装场景里，这类带安装底座的异形腔体构件，主要承担传感单元的承载、油路气路连通以及设备基体的固定衔接作用，常见于液压系统工况监测、流体管路参数采集的工位上，需要同时兼顾安装定位精度、内部流道通畅性以及与周边部件的装配避让需求。从结构设计逻辑来看，构件左侧的平板安装座设置了沉头安装孔，安装时可通过内六角螺栓将整个构件锁紧在设备基体的安装面上，沉孔的设计能够让螺栓头部完全没入座体平面，避免螺栓突出对周边管线或者运动部件造成干涉，安装座的平面度公差需要控制在0.05mm以内，保证锁紧后构件不会出现偏斜，保障内部腔体与对接管路的同轴度。构件主体的异形腔体采用了等壁厚设计，壁厚取值兼顾了结构强度与轻量化需求，在常规1.

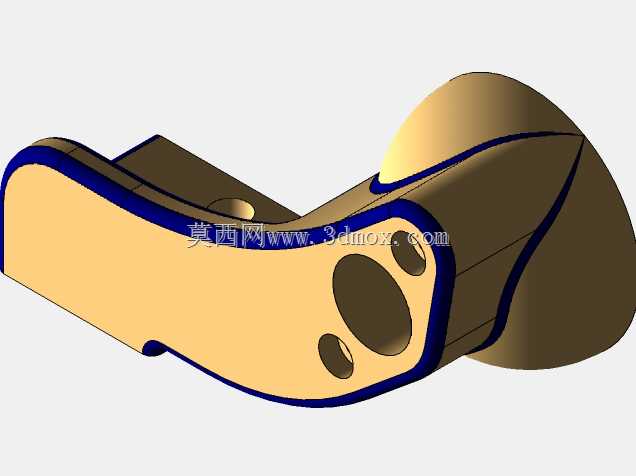

　　6MPa的流体工作压力下不会出现形变渗漏，腔体端部的法兰对接面设置了两个定位小孔与一个大口径主流道孔，主流道孔用于连通传感单元的检测腔，两个小孔用于安装定位销或者辅助固定螺钉，保证对接时传感单元与腔体的同轴度误差不超过0.03mm，避免出现流体泄漏或者检测数据偏差的问题。构件右侧的弧形封头结构，是根据内部流道的转向需求设计的，能够让流体在腔体内转向时减少紊流产生，降低流阻对检测精度的干扰，同时弧形的外形也能够避免应力集中，在设备运行产生振动的工况下，减少结构疲劳开裂的风险。设计过程中需要重点考量安装边界的避让：安装座下方预留了足够的扳手操作空间，方便现场安装时拧紧固定螺栓，

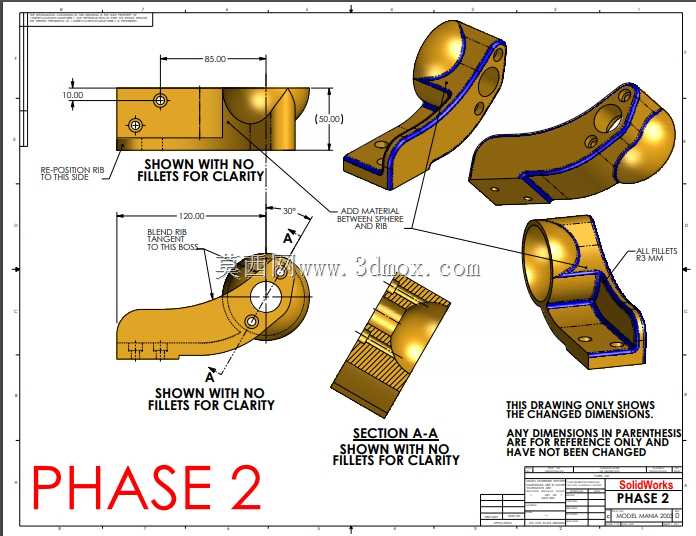

　　腔体上方的弧形轮廓与周边的管线支架预留了至少5mm的安全间隙，避免设备运行振动时出现磕碰磨损。在实际建模过程中，这类构件需要先绘制安装底座的轮廓草图，拉伸生成底座实体后，再通过多基准面绘制腔体的引导线，采用扫掠命令生成主体腔体结构，之后对腔体与底座的衔接位置做圆角过渡处理，降低应力集中系数，最后再完成安装孔、对接孔的切除以及封头曲面的构建，整个建模过程需要反复核对各装配面的尺寸公差，确保加工完成后能够直接与对应型号的传感单元、管路接头完成适配，不需要二次修配。这类构件在实际使用中，除了承载传感单元之外，还能够对进入传感单元的流体起到一定的整流作用，避免流体直接冲击传感检测元件，延长传感单元的使用寿命，

　　同时一体化的结构设计减少了额外的连接接头，降低了整个检测回路的泄漏点，提升了工况监测系统的运行可靠性。在尺寸链校核阶段，需要重点关注安装孔中心到对接法兰面的距离尺寸，这个尺寸直接决定了传感单元安装后与设备内部流道的对接位置，一旦尺寸偏差过大，会导致流道错位，影响流体的正常流通，甚至会造成传感单元的检测探头无法接触到被测流体，导致检测数据失效。此外，构件表面的蓝色标识区域是密封配合面的提示区域，加工时这些区域的表面粗糙度需要达到Ra1.6，保证安装密封件后能够实现可靠密封，不会出现渗漏问题。
