CSWA实操考核用异形机械零件结构

　　在机械设计能力认证考核的实操环节中，这类异形结构零件是检验建模者对复杂特征组合、装配约束逻辑掌握程度的典型载体，日常也常作为小型传感检测单元的安装承载基座，嵌入到工业自动化产线的位置检测、位移反馈工位中承担结构支撑与配合传动的作用。从实际应用场景来看，这类零件多安装在检测工位的固定架体上，侧面的通孔用于穿装锁紧销轴，将零件整体固定在安装基准面上，避免设备运行过程中因振动出现位置偏移，保证上方搭载的传感元件检测精度不受结构位移影响。伸出的圆柱轴段用于和配套的摆杆类零件做转动配合，轴段的直径公差需要满足间隙配合要求，保证摆杆转动过程无卡滞，同时不会因配合间隙过大出现检测角度偏差。零件上部的沉孔用于安装固定传感检测头，

　　沉孔的深度与同轴度要求直接决定检测头的安装垂直度，若沉孔加工出现偏斜，会导致检测光线或接触探针的测量基准偏移，最终造成检测数据失真。设计这类零件时，首先要确定安装基准面的平面度要求，作为所有特征建模的起始基准，侧面的安装孔位需要和设备架体的预装孔位完全匹配，孔间距公差控制在合理范围内，避免现场安装时出现孔位错位无法装配的问题。零件下半部分的弧形缺口是为了避让工位上的运动部件，避免摆杆转动过程中与固定结构发生运动干涉，弧形轮廓的曲率需要和对应运动部件的转动轨迹匹配，预留足够的安全间隙，同时尽可能缩小零件整体体积，减少安装空间占用。从外形尺寸与安装边界来看，零件整体为非对称结构，最大轮廓尺寸需要适配小型检测工位的安装空间，

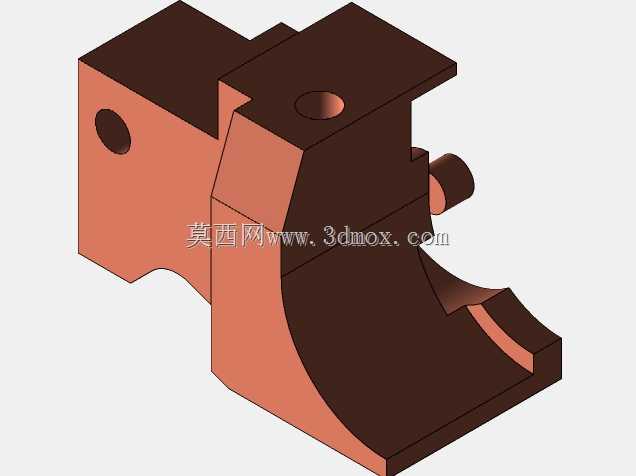

　　各突出特征的边界不能超出安装区域的安全范围，侧面伸出的轴段长度要满足配套摆杆的安装厚度要求，同时不能过长导致与周边线路、管路发生剐蹭。建模过程中需要先搭建基础块体特征，再通过拉伸切除完成各孔位与缺口的加工，弧形曲面部分需要保证过渡顺滑，避免出现应力集中的尖角，因为这类零件在长期运行中会持续承受设备传递的微振动，尖角位置容易出现应力疲劳裂纹，缩短零件使用寿命。零件的两个不同色调区域对应实际加工中的不同表面处理要求，安装配合面需要做精加工保证粗糙度要求，非配合面做常规氧化处理即可提升防锈能力。在装配逻辑上，这个零件属于整个检测单元的基础固定件，所有后续装配的传感元件、转动摆杆都以它的基准面为装配参照，

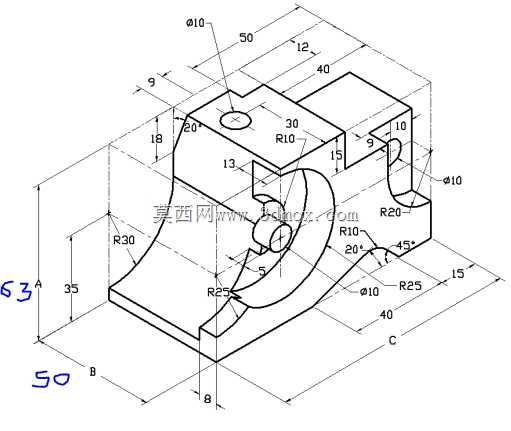

　　因此建模时各特征的相对位置尺寸必须严格对应考核图纸的标注要求，任何一个尺寸的偏差都会导致后续装配出现干涉，或是最终装配体的质量属性计算结果出现误差，这也是CSWA考核中重点检验的建模能力点——即从二维图纸提取尺寸信息，通过合理的特征顺序完成三维模型搭建，保证模型的可修改性与尺寸准确性，对应到实际工程中就是设计人员拿到零件加工图纸后，能快速搭建准确的三维模型，用于后续的装配干涉检查、工程图导出、加工工艺路径规划等环节。这类零件虽然结构不算特别复杂，但涵盖了拉伸、切除、孔特征、圆角过渡、基准参照等多个基础建模命令的综合运用，同时需要建模者具备基本的机械装配常识，能判断各特征的功能用途，在建模时合理选择特征顺序，避免出现特征父子关系混乱导致后续修改模型时出现特征报错的问题，这也是初级机械设计人员需要熟练掌握的基础能力。
