三角支撑式机械连接固定座结构设计

　　这类三角构型的连接固定座，在工业传动、传感检测安装、轻型载荷支撑场景中应用十分广泛，日常在自动化生产线的检测工位、小型动力传输单元的机架衔接处、户外传感设备的安装基座上都能见到同类结构的身影。不同于常规的平板式安装座，该构件采用中心凸台加三向延伸支臂的构型，核心作用是实现中心装配部件与外部安装基面的稳定衔接，中心带通孔的凸台用于容纳待固定的轴类、传感主体或者旋转衬套类零件，三个支臂末端的沉头安装孔则用于穿设紧固件，将整个构件牢牢锁固在安装基面上。

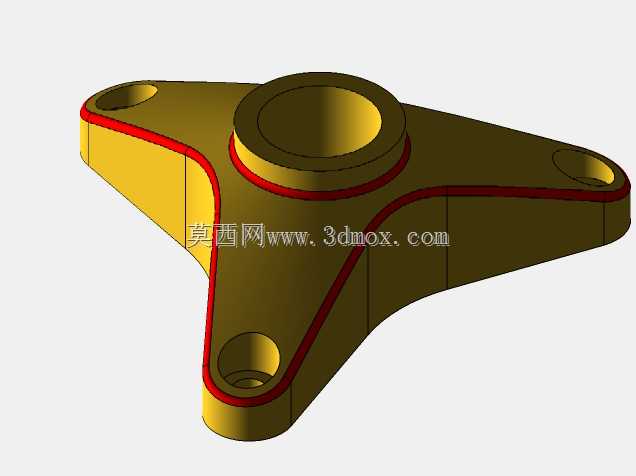

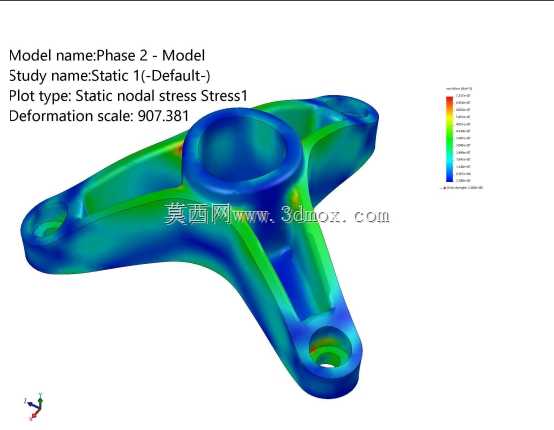

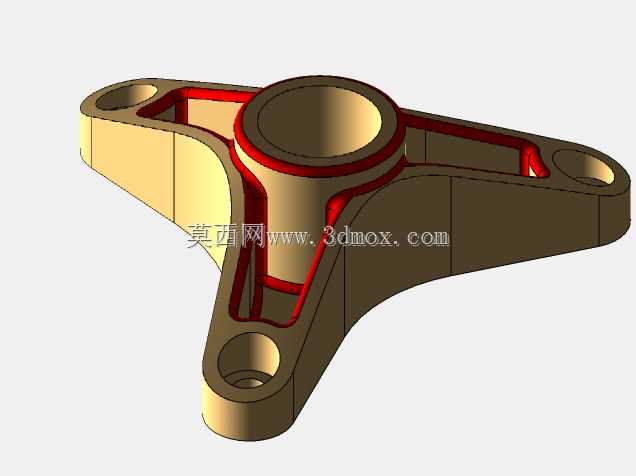

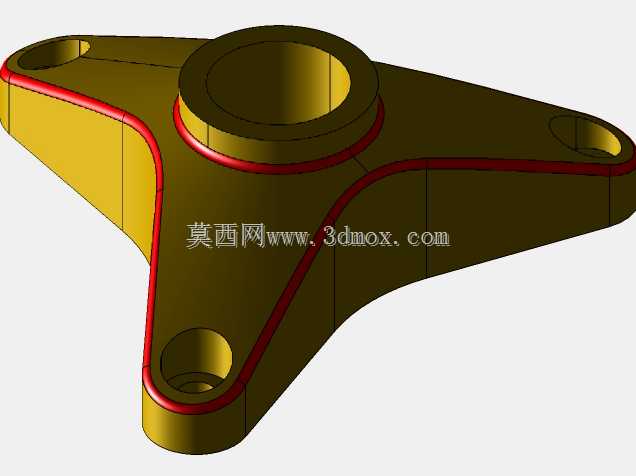

　　从实际使用的受力角度来看，三臂均匀分布的构型相比两臂结构拥有更优的抗倾覆性能，哪怕中心承载部件受到径向的偏载力，三个支臂能将载荷均匀分散到三个安装点位，避免单点受力过大导致的紧固件松动或者构件变形。设计时特意在支臂与中心凸台的衔接位置做了加厚的加强筋结构，也就是模型上红色标识的区域，这些筋位并非随意添加，而是根据有限元受力分析的应力分布路径布置的，在不额外增加整体壁厚、控制构件重量的前提下，大幅提升了衔接位置的结构强度，避免长期受载后出现应力开裂的问题。

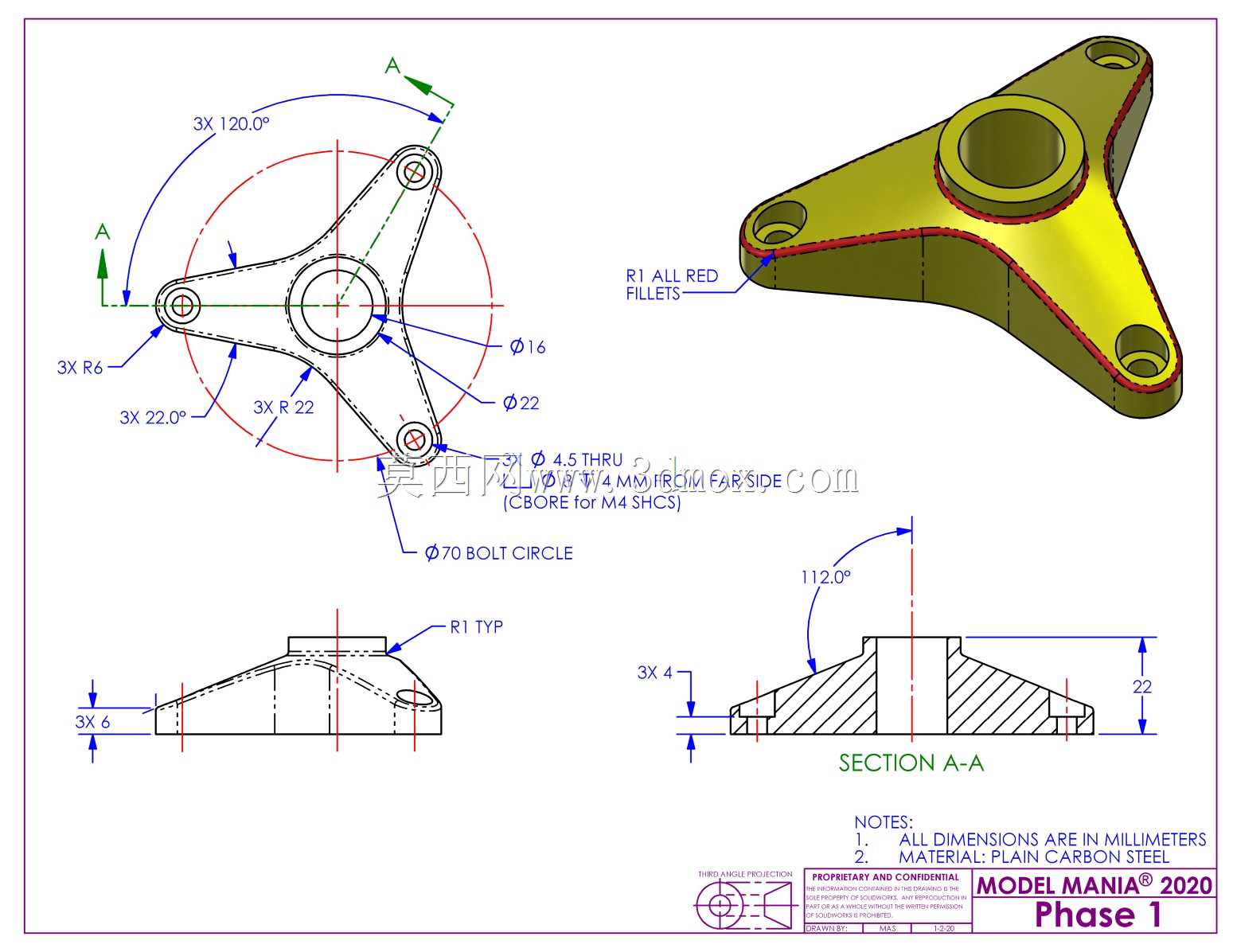

　　在安装边界的考量上，三个支臂的延伸长度经过精准核算，末端沉孔的孔径适配常规的内六角圆柱头螺钉，沉孔深度刚好能让螺钉头完全埋入支臂表面，不会出现凸起干涉相邻装配部件的情况。中心凸台的高度根据实际装配的配合长度确定，凸台内孔的公差带按照过渡配合设计，既可以保证中心装入的零件不会出现径向窜动，也能在检修拆卸时顺利将零件顶出，不会出现卡滞咬死的问题。支臂的截面采用变厚度设计，靠近中心凸台的位置厚度更大，往末端安装孔位置逐渐收薄，这种设计既符合载荷传递的应力变化规律，也能减少不必要的材料消耗，对于批量注塑或者铸造成型的构件来说，还能避免壁厚不均导致的成型缩痕、内部气孔等工艺缺陷。

　　实际选型使用时，需要先核对三个安装孔的中心距是否匹配现场安装基面的预留孔位，中心凸台的内孔直径是否适配待安装部件的外径，同时要确认构件的整体高度是否满足装配空间的垂向尺寸要求，避免安装后出现部件与周边结构干涉的情况。这类构件在承受静态载荷时稳定性优异，但如果应用在有持续振动的工况下，还需要在安装面搭配减震垫圈，同时在螺钉位置涂覆防松胶，避免长期振动导致紧固件松脱。从建模逻辑来看，这类零件的建模优先绘制中心凸台的旋转特征，再拉伸生成三个支臂的基础轮廓，之后添加加强筋结构，最后处理安装孔、倒角和圆角细节，建模过程中需要特别注意各特征之间的衔接圆角，不能出现尖锐的直角棱边，一方面是为了减少应力集中，另一方面也能符合成型工艺的脱模要求，避免加工或者成型过程中出现棱边缺损的问题。

　　在不同的应用场景下，这类结构的材质选择也有区别，用于普通工业设备安装固定时多采用压铸铝合金材质，兼顾重量和强度要求；用于有腐蚀环境的户外传感设备安装时，会选用304不锈钢铸造成型；而用于对重量有严格要求的航空航天配套场景，则会采用高强度工程塑料或者钛合金加工制作。不管采用哪种材质，该三角支撑的结构构型都能在最小的安装占用空间内，实现最优的承载固定效果，这也是这类结构被广泛应用在各类机械安装场景中的核心原因。
