航空级MS21061L3标准螺母板结构设计

　　在航空机载传感器、小型机载设备的安装固定场景中，这类符合MS标准的螺母板是解决狭小空间内螺纹连接可靠性的核心构件，不同于常规的焊接螺母、压铆螺母，这类螺母板本身自带独立的安装定位结构，不需要在基体上额外加工螺纹孔，也避免了焊接带来的基体变形、螺纹同轴度偏差问题，尤其适合薄壁机载设备壳体、传感器安装支架这类无法直接加工足够啮合长度螺纹的场景。

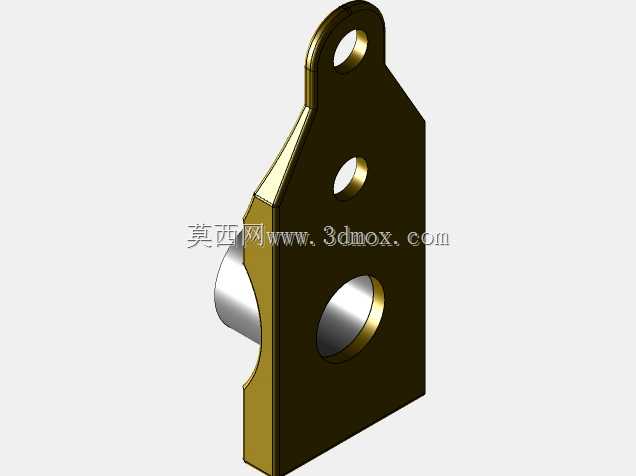

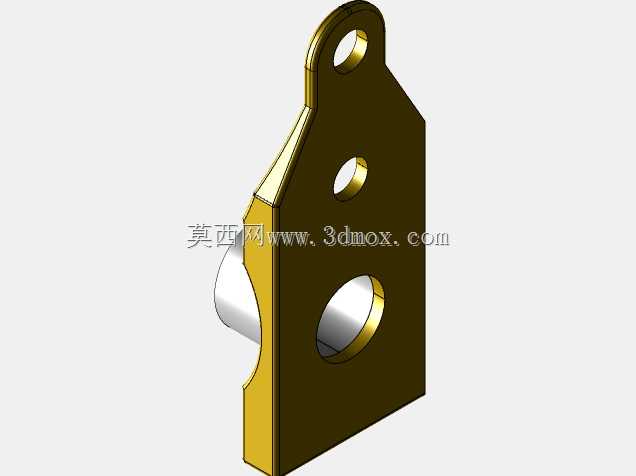

　　从实际使用场景来看，这类螺母板大多应用在振动量级较大的机载环境、工业测控传感器安装工位，需要在长期交变振动、温度循环的工况下保持螺纹连接的预紧力不衰减，因此设计阶段首先要保证的是安装后的限位可靠性，避免螺母板在装配过程中发生转动、窜动。整个零件的主体采用带切边的异形板状结构，顶端设置的单挂孔是预装定位结构，在总装工序中可以先通过该孔将螺母板挂在基体的预装定位销上，解放操作人员的双手，方便后续对准两侧的安装过孔与中间的螺纹对接位置，不需要操作人员全程托举螺母板完成螺栓穿装，能有效提升狭小装配空间内的作业效率。

　　零件本体上共设置三个通孔结构，其中两个直径偏小的光孔是螺母板自身的固定安装孔，装配时通过这两个孔将螺母板锁紧在设备基体的预设安装面上，保证螺母板与基体完全贴合，不会在后续对接外部构件时发生移位；直径偏大的带翻边孔是核心的螺纹承载结构，孔位边缘做了拉伸翻边处理，在不增加整个板件厚度的前提下，有效增加了螺纹的啮合长度，相比直接在平板上攻丝，翻边结构的螺纹啮合长度能提升2-3倍，完全满足机载场景下螺栓连接的最小啮合长度要求，避免螺纹滑牙、连接失效的问题。零件朝向螺纹对接的一侧做了半圆弧让位缺口，这个结构是为了适配基体上的凸台、圆柱面结构，安装时可以直接卡在圆柱基体的侧面，不需要额外加工让位槽，同时圆弧面与基体圆柱面贴合后，能进一步限制螺母板的转动自由度，即使两个固定安装孔的螺栓出现轻微预紧力衰减，螺母板也不会发生转动，保证中间螺纹孔的对接位置始终保持在设计公差范围内。

　　从安装边界来看，整个零件的外轮廓做了斜切收边处理，没有多余的外伸结构，整体轮廓尺寸紧凑，能适配安装空间局促的机载设备内部、传感器安装座旁的狭小区域，不会和周边的线束、相邻构件发生干涉。板件的厚度选择兼顾了重量与结构强度，在满足螺纹承载、安装固定强度要求的前提下尽可能减小壁厚，降低整体重量，符合机载设备的轻量化设计要求。翻边孔的内螺纹轴线与安装板面保持严格垂直，保证螺栓穿装后不会出现偏斜，螺栓受力均匀，避免长期振动下出现螺栓弯曲、疲劳断裂的问题。两个固定安装孔的孔位公差按照IT7级精度设计，保证与基体上的安装销柱精准配合，安装后不会出现旷量，避免螺母板在振动工况下出现微幅磨损。顶端挂孔的位置经过重心匹配，挂在定位销上时零件能自然保持竖直状态，中间螺纹孔的位置刚好与基体上的对接孔同轴，操作人员不需要额外调整位置就能直接穿装固定螺栓，减少装配过程中的对位调整时间。

　　在建模过程中，这类标准件的结构还原需要重点关注几个工艺细节：翻边位置的圆角过渡要符合钣金冲压工艺要求，不能出现尖锐棱角，避免冲压过程中出现材料开裂；所有孔位的边缘都要做去毛刺处理的倒角设计，避免安装时割伤操作人员、划伤线缆；零件与基体贴合的安装面要保证平面度要求，整个板面的平面度公差控制在0.1mm以内，保证安装后与基体完全贴合，不会出现局部间隙导致的连接刚度不足问题。这类螺母板的材质一般选用航空级铝合金或者不锈钢，表面做钝化或者阳极氧化处理，具备足够的防腐蚀能力，能适应机载环境下的温度、湿度变化，长期使用不会出现锈蚀导致的螺纹卡滞问题。
