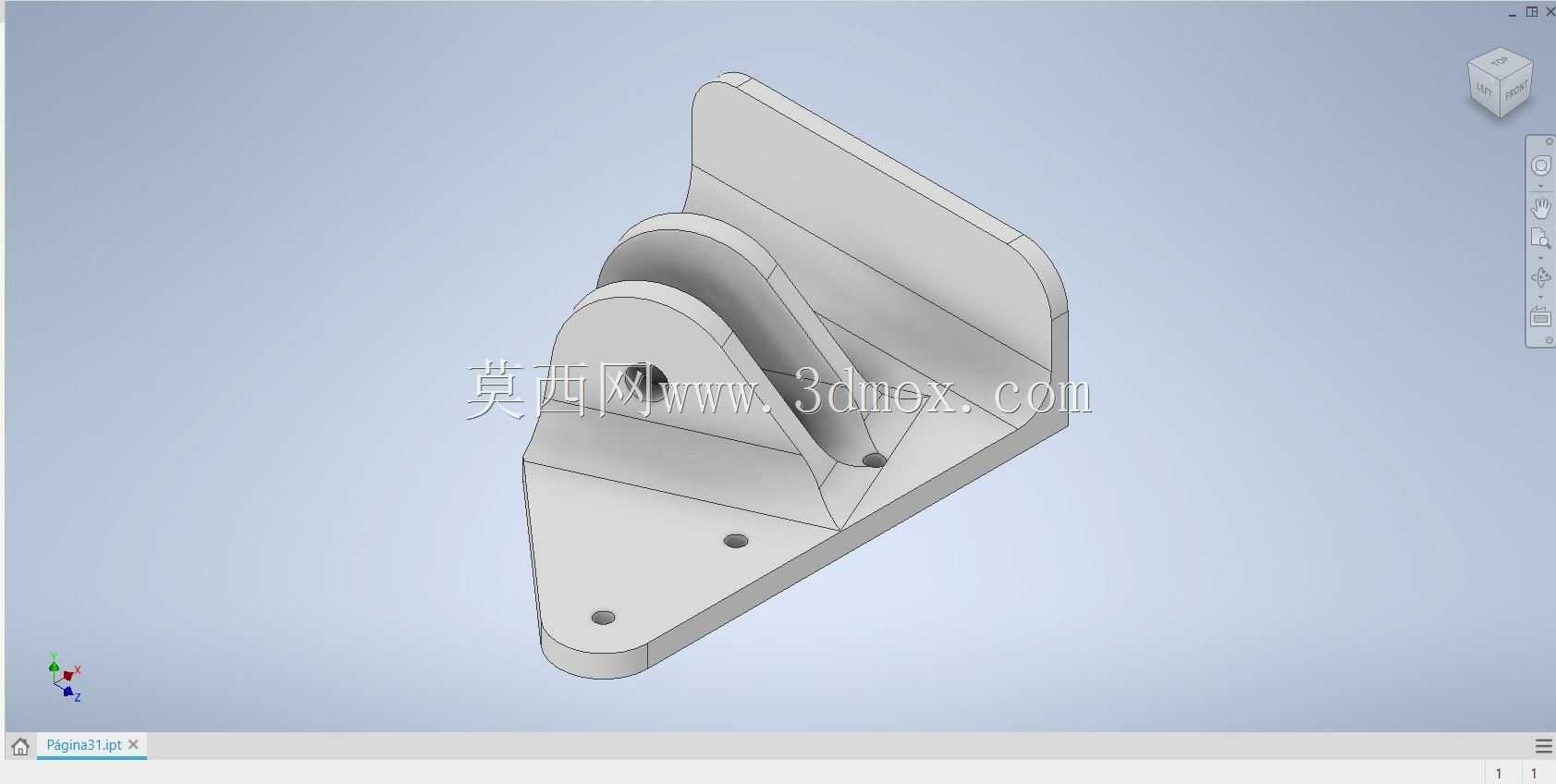

带加强筋双立板角向安装支撑构件

　　在工业传感检测、小型执行元件安装的现场场景里，这类角向支撑构件的使用频率远超常规想象，不管是生产线旁的光电感应单元固定、小型气动元件的角度架设，还是设备内部走线的导向托架定位，都需要这类能同时贴合垂直安装面与水平承载面的支撑件来完成载荷传递与位置固定。从实际使用的工况来看，这类构件首先要解决的是两个垂直安装面的贴合精度问题，底部的水平安装板预留了两个沉头安装孔，孔位间距按照常规工业铝型材的槽距标准做了适配，不管是直接锁附在型材框架的T型槽上，还是固定在钢板焊接的设备机架表面，都能保证安装后不会出现翘边、虚贴的情况，沉孔的深度刚好能把内六角螺栓的头部完全埋入板件内部，不会在承载面上形成凸起，避免后续安装其他元件时出现干涉。

　　设计阶段最先考量的是立板部分的承载刚度，两块平行的立板中间预留了销轴穿装的间隙，这个间隙尺寸是按照常用的小型铰接件、传感器安装耳的厚度做的匹配，立板上的同轴通孔做了倒角处理，一方面是方便销轴快速穿入找正，另一方面也能消除孔口的锐边，避免安装时刮伤零件表面的防腐层。立板与底板连接的位置做了三角形加强筋结构，筋板的厚度与立板保持一致，从底板的末端一直延伸到立板的中上部，这种结构能有效抵消立板受到侧向载荷时产生的弯矩，避免长期受载后立板与底板的焊接位置（如果是钣金焊接件）或者折弯位置（如果是一体钣金折弯件）出现疲劳变形，哪怕是一体铣削加工的版本，加强筋的存在也能在保证整体刚度的前提下减少不必要的材料去除，降低加工成本与构件自重。

　　从安装边界来看，构件的垂直安装面（也就是立板背部的弯折边）同样预留了安装孔位？不对，仔细看结构，背部的弯折边是贴附在垂直墙面或者设备立面上的，安装时可以通过底部的两个孔完成水平方向定位，再配合背部弯折边的辅助顶紧，就能保证整个支撑件在承受垂直于立板方向的载荷时不会出现翻转。立板顶部做了圆弧过渡，没有尖锐的直角，一方面是避免安装维护时划伤操作人员，另一方面也能减少应力集中，在受到冲击载荷时不会在直角位置出现开裂。整个构件的外形轮廓没有多余的突出结构，所有的棱边都做了小倒角处理，在狭小的设备内部安装时不会与周边的管线、其他零件产生卡滞。

　　实际选型使用时，需要注意销轴孔的同轴度公差，这个构件的两个立板孔位在加工时是一次装夹完成钻铰的，同轴度能满足小型铰接副的使用要求，不需要后续再做二次修配。底板的平面度做了相应控制，安装前只需要清理安装面的焊渣、毛刺，就能保证贴合率达到90%以上，锁紧螺栓时按照对角线顺序逐步拧紧，就能避免底板出现受力变形。如果是用于有振动的工况场景，还可以在安装面之间加装薄橡胶垫片，既能吸收振动，也能弥补安装面的微小平面度误差。这类支撑件不需要做额外的表面处理，如果是在潮湿或者有腐蚀性的环境使用，可以选择不锈钢材质加工，或者在表面做喷塑、镀锌处理，就能满足大部分工业场景的防腐要求。
