异径过渡方形底座导流管件结构设计

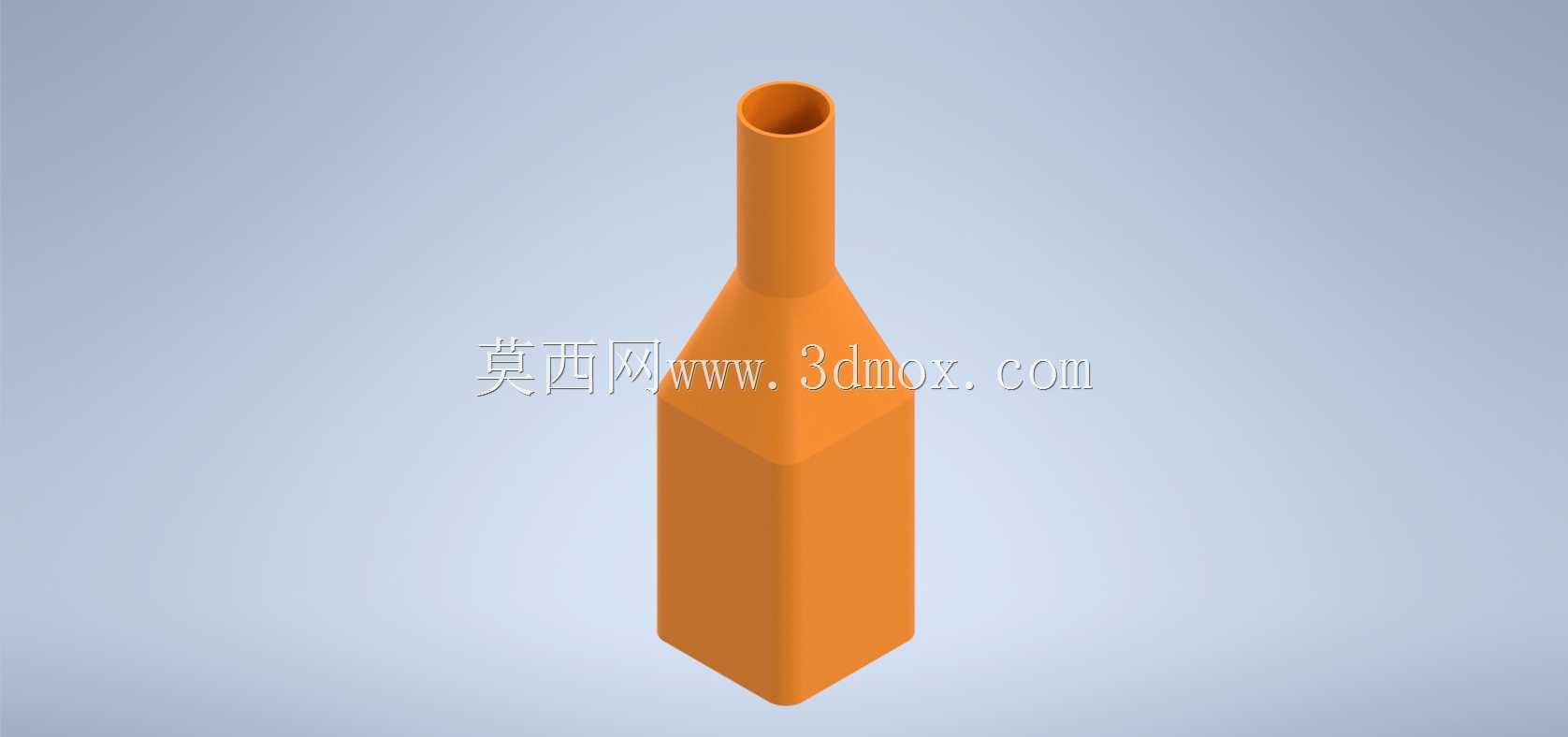

　　在流体输送管路的现场布设场景里，经常会遇到上方圆管管路与下方方形安装接口的衔接需求，这类衔接位置如果处理不当，很容易出现流道突变带来的紊流、压降增大问题，同时安装端的固定可靠性也会直接影响整套管路的长期运行稳定性，这款异径过渡结构正是针对这类工程场景做的针对性设计。从结构功能上看，该部件上端采用等径直圆管段设计，能够直接与标准规格的圆形输送管路做承插或者粘接对接，直段长度预留了足够的密封配合距离，避免对接位置出现渗漏风险；下端采用规整的方形柱体结构，方形端面可以更好地贴合方形安装基座，相比圆形对接面，方形结构在安装时能够提供更大的限位接触面，拧紧紧固件时不会出现跟转问题，安装对位的效率也更高。

　　中间的过渡段采用渐变收扩的流线型曲面设计，没有生硬的直角转折，流体从上方圆管流入后，能够顺着曲面平滑过渡到下方的方形流道，最大程度降低流道截面突变带来的局部阻力，减少流体在过渡位置的涡流滞留，对于输送低粘度流体、小颗粒粉料的管路来说，这种流线型过渡能够有效避免物料在转角位置堆积残留，降低管路堵塞的概率。从设计思路层面，建模时优先保证了流道内壁的曲面连续性，所有内壁转折位置都做了顺滑的曲率过渡，没有尖锐的内角，一方面是减少流体阻力，另一方面也避免长期输送介质时，尖锐位置出现应力集中或者介质冲蚀磨损，延长部件的使用寿命。外壁的结构设计则兼顾了成型工艺的可行性，不管是采用注塑成型还是金属切削加工，所有外壁面都设置了合理的拔模斜度，

　　方形柱体的棱边做了微小的圆角处理，避免加工或者安装过程中棱边磕碰崩缺，也能减少安装人员被锐边划伤的风险。关于安装边界的适配，上端圆管的外径采用通用管路的标准尺寸系列，能够兼容常规的快接接头、卡箍等标准管路配件，不需要额外做定制转接；下端方形底座的安装孔位（如果配套法兰安装的话）可以根据现场基座的孔距做适配调整，方形本体的边长尺寸控制在合理范围内，不会因为方形结构过大导致相邻管路的安装空间不足，整体的轴向长度也做了优化，既保证了过渡段的流线长度足够平缓，又不会让整个过渡接头过于冗长，节省管路布设的轴向空间。在实际工况应用中，这类过渡接头常被用在小型实验设备的流体管路、环保设备的采样管路、小型灌装设备的出料端位置，

　　这些场景往往存在管路末端需要对接方形安装位、同时对管路流阻有一定要求的需求，相比采用多个标准接头拼接的方案，一体化的异径过渡结构没有多余的拼接接缝，减少了渗漏点，整体的结构强度也更高，能够承受更高的管路工作压力。建模过程中，对上下端的同轴度、方形底座与上端圆管的垂直度都做了严格的几何约束，保证安装后管路不会出现偏斜，流道的对中精度也能满足流体顺畅通过的要求，避免因为安装偏斜导致流道一侧出现流速过快、冲蚀磨损加剧的问题。另外，整个部件的壁厚设计采用均匀等厚原则，过渡段位置的壁厚与上下直段保持一致，不管是采用塑料注塑还是金属3D打印加工，均匀的壁厚都能减少成型过程中的变形问题，保证成品的尺寸精度，不会出现壁厚不均导致的缩痕、应力变形等缺陷。
