工业设备用弯臂式传动连接构件

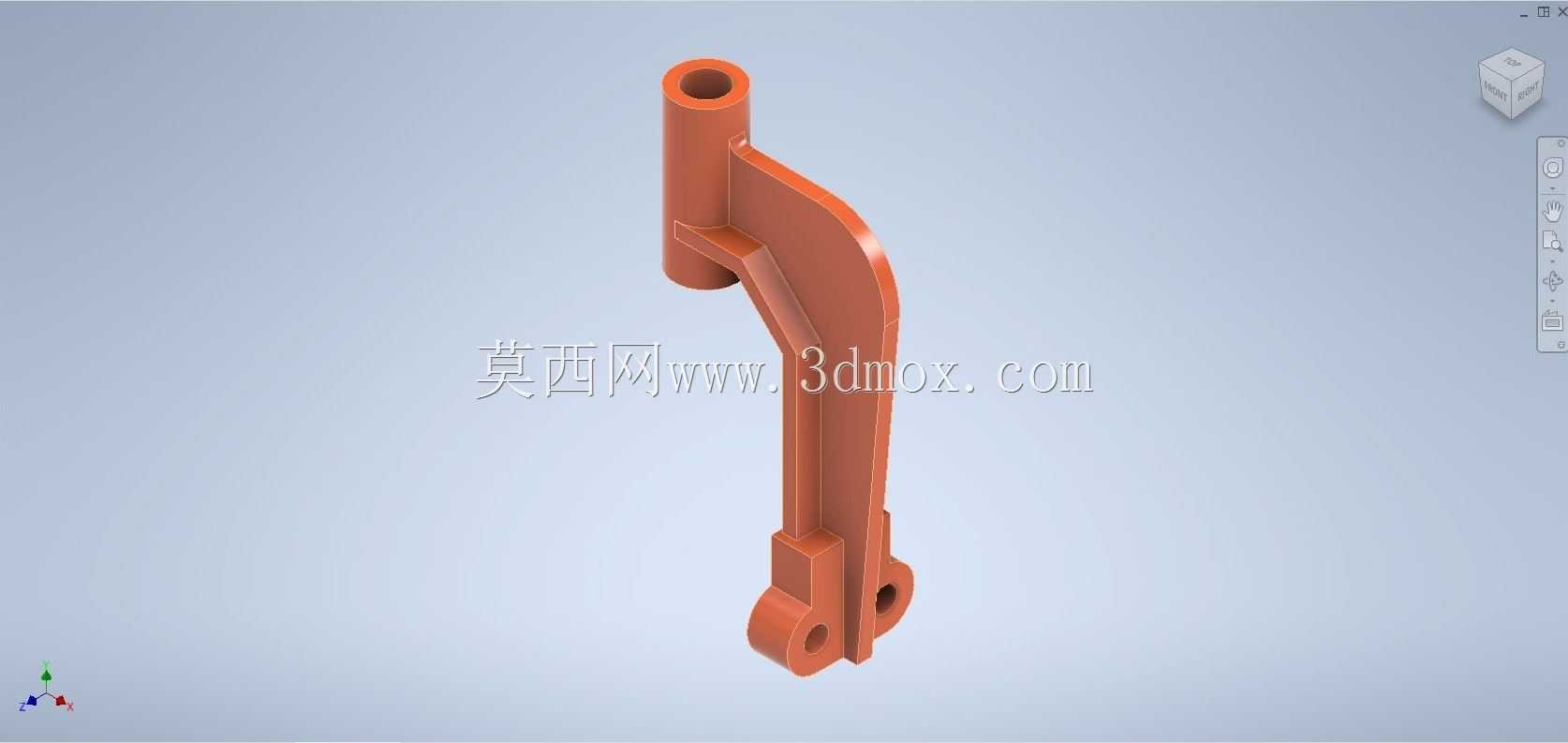

　　该弯臂式连接构件主要应用在轻工自动化输送线、小型专用装配工装的往复摆动传动环节，作为执行端与动力输出端之间的力传递载体，日常工况下承担小载荷下的角度转换、行程补偿作用，常见于电子元件分拣工位的拨料机构、小型包装设备的挡料摆臂单元，也可适配教学类机械原理演示装置的连杆传动组。从结构功能来看，构件上端的空心圆柱筒为铰接安装端，内孔可配套铜套或微型直线轴承，穿装固定销轴后实现与设备机架的铰接定位，空心结构既降低了构件自身重量，也预留了销轴的润滑脂存储空间，长期往复摆动时可减少铰接面的磨损速率；下端的双叉耳结构带同轴安装孔，用于连接执行端的拨块、压头或者连杆接头，双叉耳的对称布局可保证受力时两侧载荷均匀分布，避免单侧受力带来的偏磨、

　　卡滞问题，耳板上的安装孔与上端铰接孔保持固定的中心距，这个中心距直接决定了摆动端的输出行程，设计时需要匹配对应工位的动作行程要求。设计过程中优先考虑了载荷传递的路径合理性，臂身的弯曲弧度并非随意设置，而是根据实际安装空间内的运动干涉边界做的轨迹避让，当构件绕上端销轴做设定角度的往复摆动时，弯曲的臂身可以避开相邻的传感器支架、走线槽等周边部件，不会在运动过程中产生剐蹭；臂身截面采用了变厚度设计，靠近上下安装端的位置厚度更大，对应力集中的铰接位置做了局部加强，中间臂段厚度适当减薄，在保证整体结构强度满足1.5倍额定载荷安全系数的前提下，尽可能降低构件的转动惯量，减少动力端的驱动负载，适配小型气缸、微型舵机这类小扭矩动力源的驱动需求。

　　安装边界方面，上端铰接筒的外径、内孔直径都做了通用化尺寸匹配，可适配行业内常用的M6、M8规格铰接销轴，下端双叉耳的开档尺寸对应常规的小型连杆接头安装尺寸，不需要额外做转接件即可直接装配；构件整体的摆动角度范围由臂身的弯曲角度和周边限位块的位置共同决定，常规工况下可实现0-45度范围内的往复摆动，臂身表面做了圆弧过渡处理，没有尖锐棱角，既避免了装配调试过程中划伤操作人员，也减少了应力集中带来的断裂风险。实际应用中，这类弯臂构件不需要做额外的表面处理，采用常规工程塑料或者压铸铝合金加工即可满足使用要求，若应用在有轻微腐蚀的工况下，可更换为304不锈钢材质加工，对应的安装尺寸不需要做调整，可直接替换原有构件；

　　装配时需要注意上端铰接筒与销轴的配合间隙控制在0.05-0.1mm之间，间隙过大会导致摆动过程中产生晃动，影响执行端的动作精度，间隙过小则会增大转动阻力，加剧铰接面的磨损，下端叉耳与连接接头之间可加装薄型垫片调整轴向间隙，保证转动灵活无卡滞。
