三通法兰式管道连接件结构设计

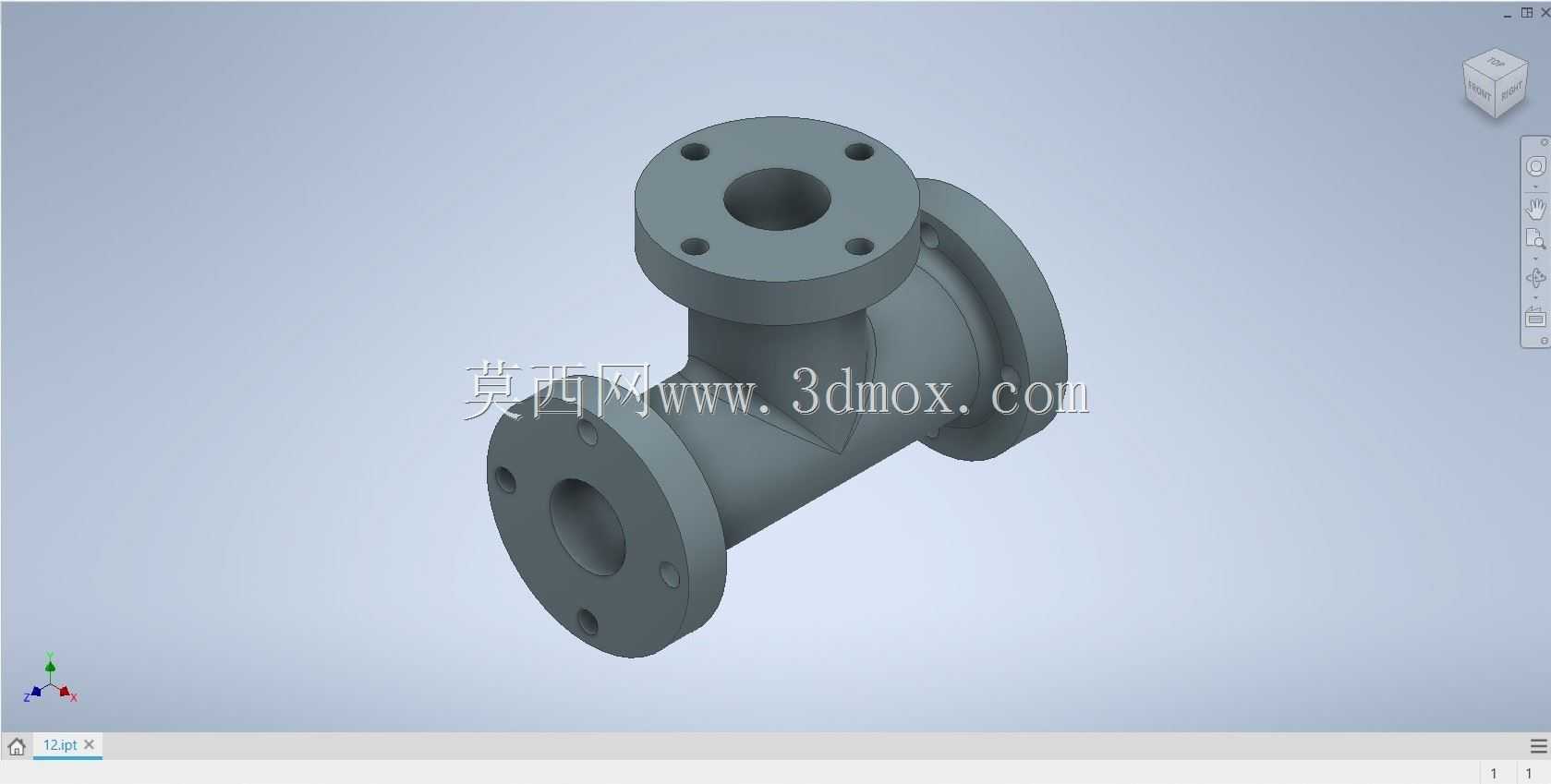

　　在流体输送管路系统的布设场景中，这类三通法兰结构的连接件是管路分流、合流节点的核心承载部件，日常多应用在化工流体输送、市政给排水、工业循环水系统、低压蒸汽管路的节点位置，承担着改变管路流向、拆分或合并介质通路的作用。从结构设计逻辑来看，三个连接端均采用标准凸面法兰结构，每个法兰端面均匀布置4个螺栓通孔，安装时可通过配套螺栓、法兰垫片实现与同规格管路法兰的刚性密封连接，这种法兰连接的形式相比螺纹连接、焊接连接，具备拆装便捷、密封性能稳定、可适配不同压力等级管路的优势，尤其适合需要定期检修、更换管路附件的工况场景。

　　从外形与安装边界来看，三个通路的轴线呈空间垂直分布，其中两个通路保持同轴贯通，第三个通路垂直于主通路轴线引出，整体结构采用等径通路设计，三个端口的通径尺寸保持一致，可保证介质在分流、合流过程中流速变化平缓，减少局部压损。建模过程中对法兰端面的密封凸台做了精准的尺寸约束，螺栓孔的中心圆直径、孔径尺寸均参照常用管路法兰标准做匹配设计，安装时无需额外加工适配结构，可直接与标准管路组件对接。主体流道部分做了圆弧过渡处理，在主通路与支通路的交汇位置，没有采用直角转折的结构，而是设置了平滑的圆弧导流面，这种设计一方面可以减少介质流经节点时的湍流、涡旋现象，降低管路运行过程中的振动与噪音，另一方面也能避免介质中的固体杂质在转角位置沉积堵塞，提升管路长期运行的可靠性。

　　结构壁厚的设计参照了低压管路的承压要求，法兰盘的厚度、主体筒体的壁厚均做了等强度校核，保证在额定工作压力下，结构不会出现变形、渗漏的问题，同时也避免了过度设计带来的材料浪费、整体重量过大的问题。三个法兰的背面与筒体连接位置均设置了过渡圆角，可有效降低应力集中系数，避免管路在受压力冲击、温度变形时，在连接根部出现应力开裂的问题。在实际选型应用中，这类三通连接件可根据输送介质的特性，匹配不同材质的加工方案，输送普通水介质时可采用铸铁材质，输送腐蚀性介质时可更换为不锈钢或衬塑材质，三维模型的参数化结构可快速调整通径、法兰规格、壁厚尺寸，适配不同压力等级、不同管径的管路布设需求。

　　建模过程中对各装配面的形位公差做了隐含约束，三个法兰的端面均与对应通路的轴线保持垂直，保证安装后法兰对接面的平行度符合密封要求，螺栓孔的位置度也做了精准控制，避免现场安装时出现螺栓无法穿入的问题。整体结构没有多余的冗余设计，所有结构特征均服务于管路连接、介质导流的核心功能，外表面无复杂的异形结构，无论是采用铸造还是机加工的方式生产，都具备较好的工艺性，可有效降低生产加工的成本与难度。在管路系统的三维布设工作中，这类标准三通法兰件的模型可直接调用装配，能够快速完成管路节点的布局设计，提前校验安装空间是否充足，避免现场施工时出现管路干涉、安装空间不足的问题。
