传感器配套异形曲面安装基座结构设计

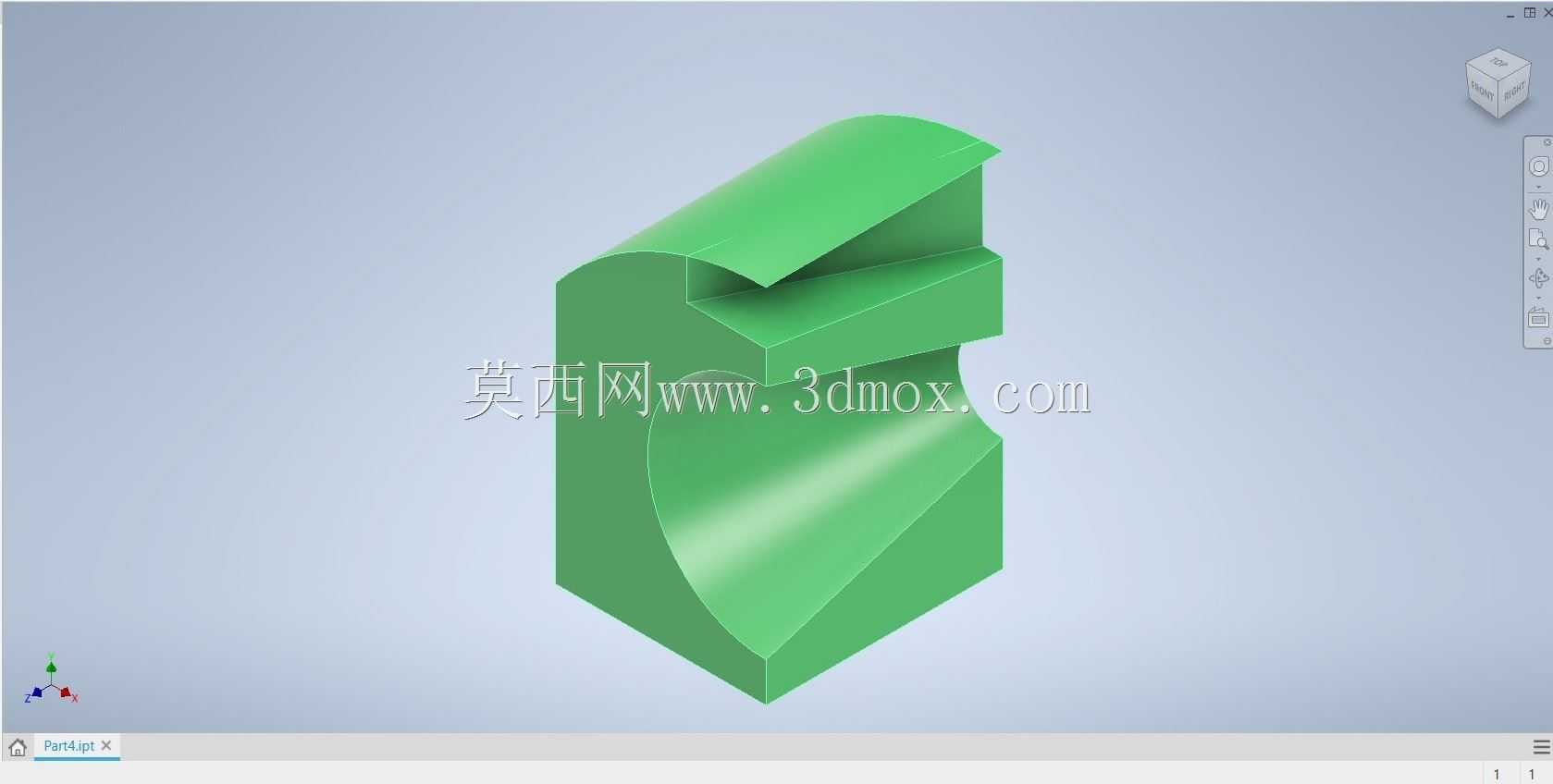

　　在工业传感检测场景中，这类异形曲面结构件常作为传感器的安装承载基座使用，尤其适配空间受限、检测面存在弧度要求的工位，比如自动化产线的弧面工件到位检测、旋转辊轴旁的近距离传感安装、曲面设备外壳的内嵌式传感固定场景。不同于常规的方形安装座，该结构采用多段弧面与直面结合的轮廓，首先是为了贴合安装位的曲面边界，避免安装后突出结构与周边运动部件产生干涉，比如在旋转检测工位中，常规方形座的棱角会在辊轴转动时剐蹭工件表面，而该结构的外弧面曲率与安装位周边的弧面曲率匹配，安装后可与周边曲面保持齐平，不会形成突兀的凸起。

　　从功能特性来看，该结构的内凹曲面是传感器的安装定位面，内凹的弧度刚好匹配常用圆柱型光电、接近传感器的外轮廓，安装时传感器可直接嵌入内凹腔，无需额外设计抱箍结构，依靠内弧面的贴合即可限制传感器的径向位移，结构两侧的直面则预留了螺丝孔位的加工空间，安装时可从直面侧穿入紧定螺丝，直接顶紧传感器外壁，既可以固定传感器，也能根据检测距离需求微调传感器的伸出长度，适配不同检测距离的工况。结构顶部的斜切面是为了避让传感器的出线端，常规安装座的顶部为平面，传感器线缆弯折后容易与上方的设备盖板产生挤压，长期运行会磨损线缆外皮，该斜切面刚好给线缆留出了自然弯折的空间，线缆可顺着斜切面走向布线，无需额外做线缆防护套。

　　设计思路上，该结构优先考虑了安装边界的适配性，整体外轮廓的最大外接矩形尺寸控制在较小范围内，可适配狭窄的安装空间，比如设备内部的型材间隙、小型机械臂的末端安装位，结构的壁厚保持均匀，避免注塑或机加工时出现壁厚不均导致的变形，外弧面与直面的衔接处做了微小的圆角过渡，既可以避免加工时的应力集中，也能减少安装时棱角划伤操作人员的风险。结构底部的平面是安装基准面，加工时保证该平面的平面度公差，安装时可直接贴合设备的安装基板，无需额外调整安装角度，内凹安装腔的轴线与底部基准面保持固定夹角，该夹角是根据常规检测工位的入射角度设计，传感器安装后检测方向刚好对准待检测工件的位置，无需额外调整安装角度即可满足检测需求。

　　从安装边界来看，该结构的底部安装孔位间距符合小型传感配件的通用安装孔距标准，可直接替换同类型的常规安装座，无需重新在设备基板上打孔，结构的整体高度经过压缩，安装后不会超出周边结构的高度边界，在多传感器密集排布的工位中，相邻安装座之间不会产生干涉，可实现小间距的多点位检测布置。结构的曲面部分经过曲率优化，既保证了足够的结构强度，也尽可能减少了材料占用，在满足安装承载需求的前提下降低了整体重量，适配移动检测部件的轻量化需求，比如安装在往复移动的检测滑台上时，不会给滑台带来额外的负载负担。

　　在实际使用中，这类结构还可根据不同的传感器尺寸调整内凹腔的直径，外轮廓的曲率也可根据具体安装位的曲面进行适配修改，相比标准的方形安装座，这种异形曲面结构能更好地适配非平面的安装场景，减少额外的转接件设计，简化整体安装结构，降低传感安装组件的整体复杂度，同时也能提升传感器安装后的稳定性，避免因转接件松动导致的检测位置偏移，保障检测精度的稳定性。
