双法兰连接式管道转接接头结构设计

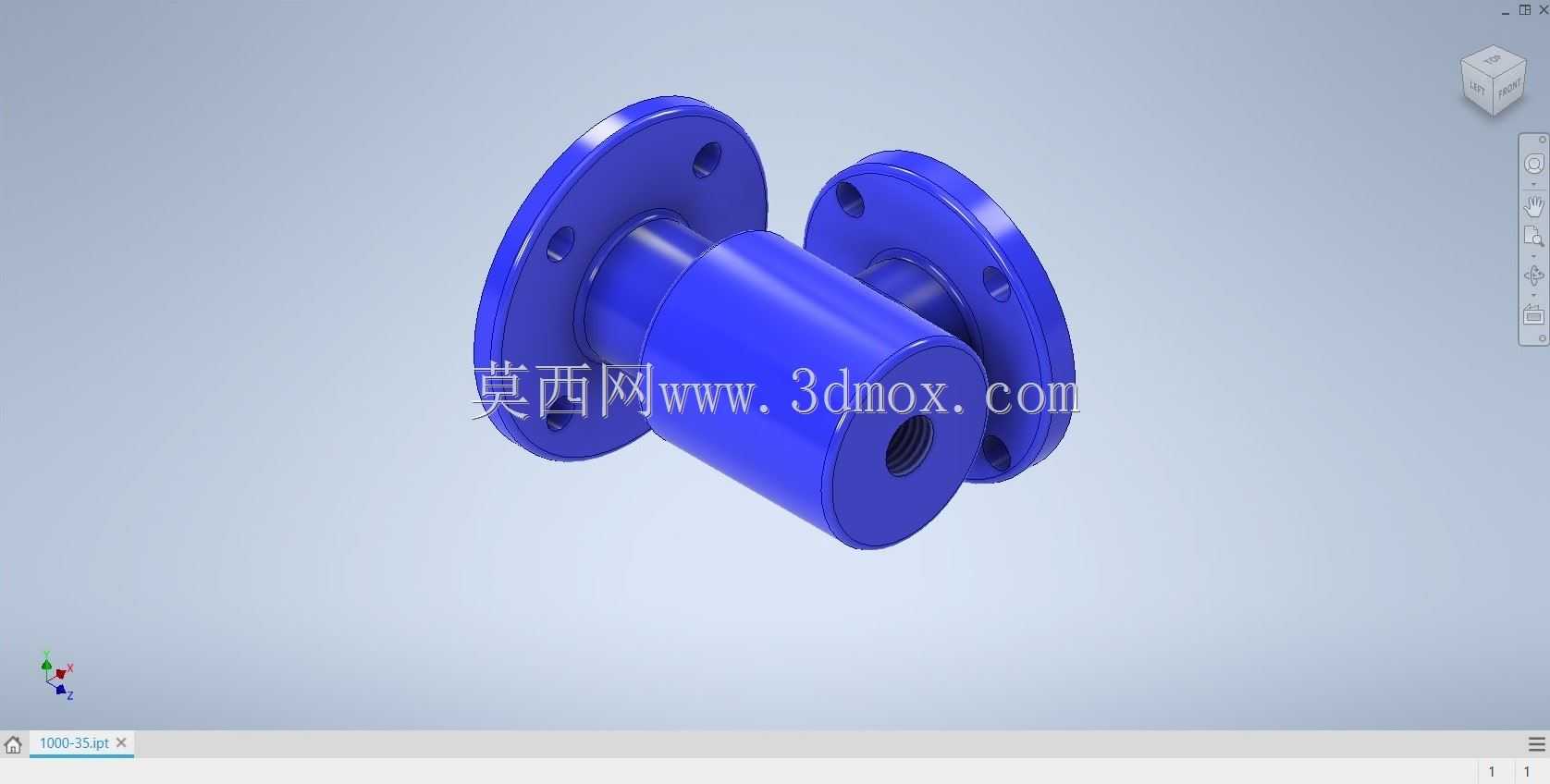

　　在流体输送管路系统、小型气动液压回路以及实验台架的管路布设场景中，这类双法兰结构的转接接头是解决不同通径管路对接、轴向间距补偿的常用零件，日常做设备管路改造、实验装置搭建时经常会遇到管路接口不匹配、安装空间受限的问题，这类接头的设计就是为了适配这类安装需求。从结构上看，该零件两端采用标准圆形法兰盘作为连接基准，每个法兰盘上均匀分布螺栓过孔，用于和对接端的法兰件通过螺栓锁紧实现密封连接，中间的筒状主体作为流道或者连接承载的主体部分，其中一端的内孔加工有内螺纹，可直接和带外螺纹的管路元件、检测探头直接旋接，省去额外的转接头配置，减少管路的泄漏点。设计这类零件的时候，首先要确定两端法兰的安装孔位分布圆直径，必须和对接端的法兰孔位完全匹配，

　　否则现场安装时会出现螺栓无法穿入的问题，法兰盘的厚度要根据管路的工作压力计算，保证螺栓锁紧时法兰不会出现翘曲变形，避免密封面失效。中间筒体的外径要小于两端法兰的外径，给螺栓的安装预留足够的扳手操作空间，筒体的长度要根据实际安装的轴向间距确定，既要保证两端对接后管路没有额外的轴向应力，也要避免筒体过长导致管路刚性不足产生振动。带内螺纹的一端，螺纹的加工深度要满足旋合长度要求，一般不小于螺纹公称直径的1.5倍，保证螺纹连接的强度，同时内螺纹的端面要和法兰端面保证足够的同轴度，避免旋接元件后出现偏斜，影响密封或者检测精度。实际应用中，这类接头常被用在小型液压试验台的压力传感器安装位置，一端通过法兰连接到主管路的取压口，

　　另一端通过内螺纹直接安装压力传感器，法兰连接的形式相比螺纹直接连接，能承受更高的管路压力，同时拆卸传感器的时候不需要转动整个管路，只需要松开法兰螺栓即可，维护更加方便。在气动回路的管路改造中，如果遇到两段管路通径一致但轴向存在固定间距，无法直接通过管接头对接的情况，也可以采用这类接头做过渡连接，两端法兰分别和两侧管路的法兰对接，中间筒体补偿轴向间距，不需要对原有管路做切割改动，大幅降低现场改造的工作量。建模过程中，法兰盘上的安装孔采用圆周阵列特征生成，阵列的数量和角度要严格匹配对接法兰的标准，孔的直径要比所用螺栓的公称直径大0.5到1毫米，补偿安装时的少量位置误差，法兰和筒体的连接位置要做圆角过渡，减少应力集中，

　　避免管路受压力冲击时在连接处出现断裂。内螺纹的特征要符合普通螺纹的标准尺寸，牙型角60度，收尾长度控制在2到3个螺距，避免螺纹末端出现不完整牙影响旋合。零件的外形没有多余的凸起结构，整体为回转体结构，加工时可以直接采用棒料车削成型，法兰上的安装孔可以通过钻床或者加工中心一次装夹完成钻孔，加工工艺性好，不需要复杂的工装夹具，适合小批量加工或者定制化生产。安装时要注意两端法兰的密封面要保持平整，根据输送介质的不同选择对应的密封垫片，螺栓锁紧时要采用对角分次锁紧的方式，保证法兰面受力均匀，避免单侧受力过大导致密封垫片压偏出现泄漏。如果用于检测元件的安装，要保证内螺纹和流道的同轴度，避免检测元件伸入流道后出现偏斜，影响检测数据的准确性。这类接头的结构虽然简单，但在实际管路系统中承担着连接、过渡、元件安装的多重作用，设计时不能只考虑外形尺寸，还要结合实际的工作压力、介质特性、安装空间做综合校核，比如输送腐蚀性介质时要对应选择耐腐蚀的材质，高压工况下要适当增加法兰和筒体的壁厚，保证零件的结构强度满足长期使用的要求。
