带加强筋立式铰接安装支座结构设计

　　在各类工业设备的铰接传动、摆动支撑场景中，这类带加强筋的立式支座是非常常见的承载连接件，日常做结构设计时经常会碰到类似的支撑需求，很多做非标设备的工程师应该都画过同类型的零件。从实际应用场景来看，这类支座大多用在需要实现部件绕固定轴做小角度摆动的工位，比如小型自动化生产线的摆臂支撑、检测设备的探针架铰接基座、工装夹具的翻转定位支撑，甚至部分小型输送线的挡料机构铰接端也会用到同结构的支撑件，核心作用就是给摆动部件提供稳定的固定支撑基准，同时承受摆动过程中产生的径向载荷与部分倾覆力矩。

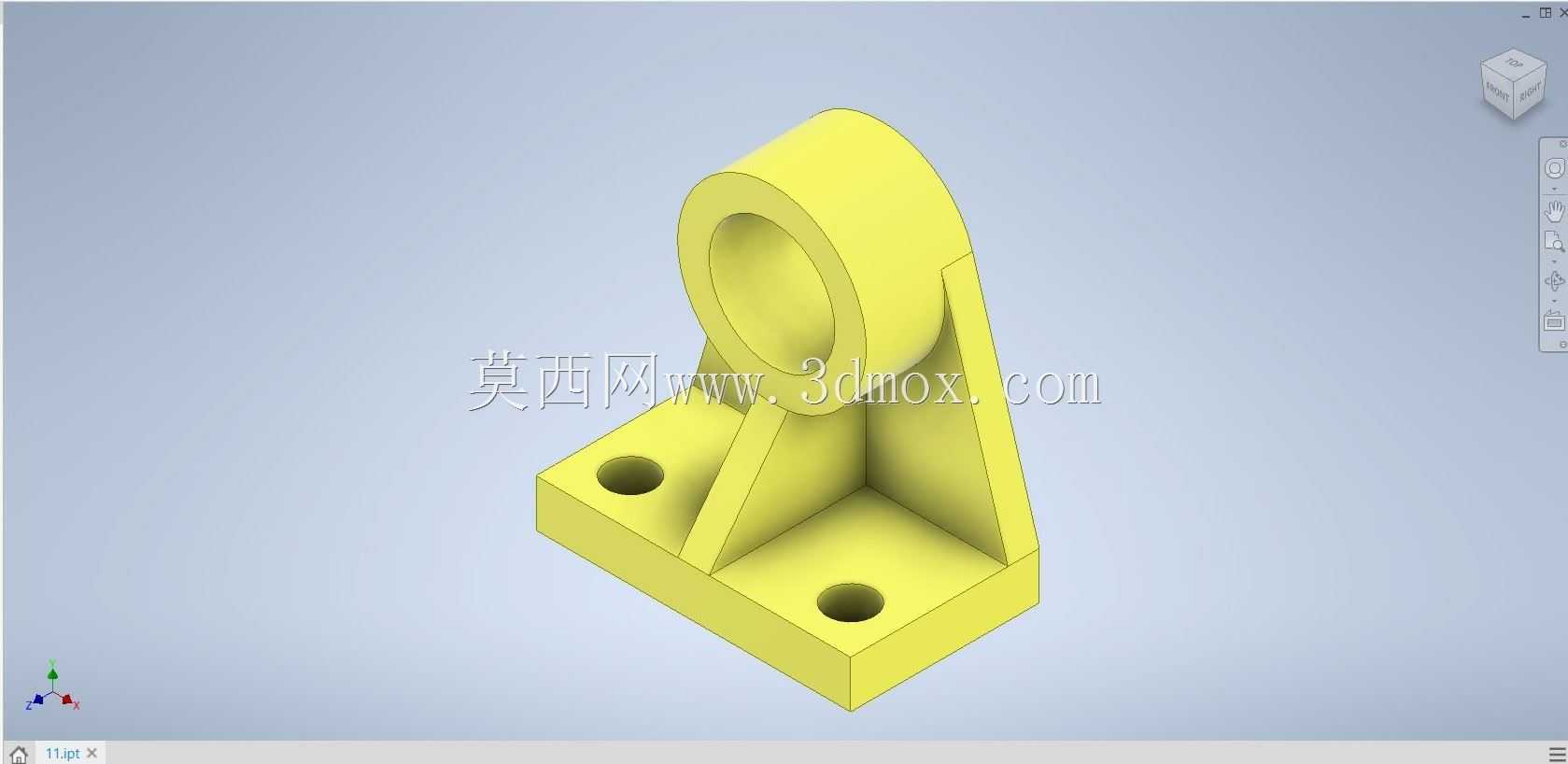

　　从结构功能特性来看，这个零件的设计逻辑非常务实，底部是方形安装法兰，上面开了两个沉头安装孔，安装时可以直接用内六角螺栓穿过孔位把支座固定在设备安装面或者型材框架上，沉孔设计可以让螺栓头完全埋入法兰平面，不会突出表面干涉其他部件的安装，也能避免螺栓头长期外露被磕碰损坏。上部的圆筒部分是核心的铰接配合位，内孔是精加工面，用来和铰接轴、衬套或者带座轴承配合，圆筒的轴向长度做了合理延伸，能保证和铰接轴有足够的配合接触长度，避免配合长度过短导致轴受力时出现偏磨、卡滞的问题。连接底部法兰和上部圆筒的两块三角形加强筋是这个零件的结构关键，很多新手工程师画这类支座的时候容易忽略加强筋的设计，要么筋的厚度不够，要么筋的延伸长度不足，实际使用时很容易在圆筒和底板的连接位置出现应力集中，长期受交变载荷的话甚至会出现焊缝开裂或者铸件断裂的问题，这个设计里的加强筋从圆筒外壁一直延伸到底板的对角位置，筋的厚度和底板、圆筒的壁厚保持了合理的比例，能有效把上部圆筒承受的载荷均匀传递到底部整个安装法兰面上，大幅降低连接位置的应力集中系数，提升整个支座的承载能力。

　　做这类零件的三维建模时，首先要确定的是安装边界尺寸，也就是底部法兰的长宽尺寸，这个尺寸需要根据实际安装位置的空间来定，要保证两个安装孔的中心距符合常用的安装标准，比如如果是装在40系列铝型材上，孔中心距就要匹配型材的槽距，避免现场安装时孔位对不上。然后是上部铰接孔的中心高，这个尺寸直接决定了铰接部件的安装高度，需要和配合的摆动部件的运动轨迹匹配，要提前算好摆动过程中部件不会和底板或者安装面产生干涉。圆筒的内孔尺寸要根据选配的铰接轴直径来确定，如果是用无油衬套的话，内孔尺寸要留好衬套的压装余量，公差一般选H7就可以满足大部分普通工况的需求，如果是配合滚动轴承的话，内孔公差就要按照轴承的外圈配合公差来选。壁厚的选择也有讲究，这类支座如果是用铝合金压铸或者3D打印做样件的话，壁厚一般选3-5mm就足够，如果是用Q235钢焊接加工的话，钢板厚度选4-6mm就能满足大部分轻载工况的承载需求，重载场景下可以适当加厚到8-10mm，同时加大法兰的尺寸和安装孔的直径，选配更高强度等级的安装螺栓。

　　实际选型使用的时候还要注意几个细节，首先是安装面的平面度要求，因为支座的底部法兰是和设备安装面贴合的，如果安装面平面度太差，螺栓锁紧的时候会导致支座变形，上部的铰接孔就会出现圆度误差，直接影响铰接轴的转动顺畅度，严重的话会出现轴转不动或者快速磨损的问题。其次是加强筋的位置设计，要注意筋的位置不要和安装螺栓的扳手空间冲突，很多新手画图的时候只考虑结构强度，把筋布置得离安装孔太近，结果现场安装的时候扳手伸不进去，没法锁紧螺栓，还要二次返工修锉筋位，非常耽误时间。另外如果是用于有冲击载荷的工况，比如冲压设备的送料摆臂支座，还要在铰接孔的两端设计油封或者挡圈槽，用来安装限位挡圈和密封件，避免润滑脂流失或者粉尘进入配合面加剧磨损。

　　这类支座的结构看似简单，但实际上是机械结构设计里非常典型的支撑类零件，涵盖了安装法兰设计、加强筋布置、配合公差选择、安装空间校核等多个基础设计知识点，很多刚入行的工程师在做这类零件的时候容易犯想当然的错误，比如盲目加大壁厚导致零件过重成本升高，或者忽略干涉校验导致装配出问题，只有结合实际的使用工况，从承载、安装、维护多个维度去考量尺寸参数，才能设计出好用又经济的支撑零件。
