三爪式轴承内圈拔取拆卸工具结构

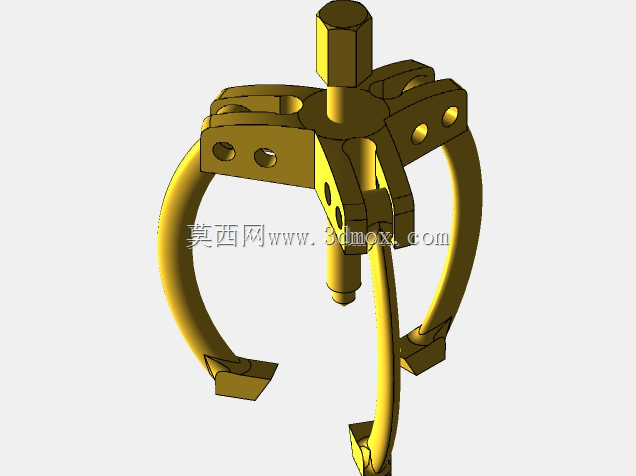

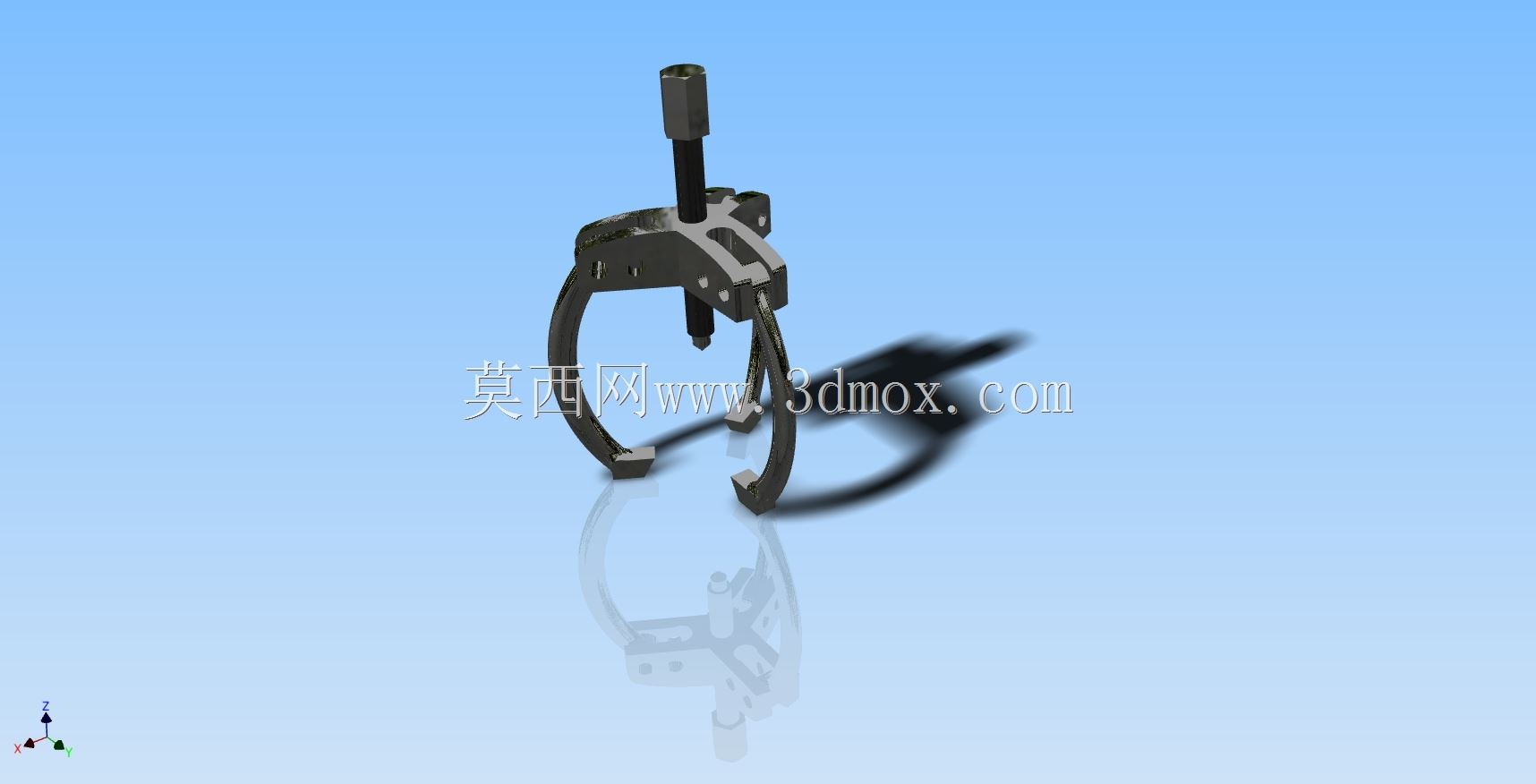

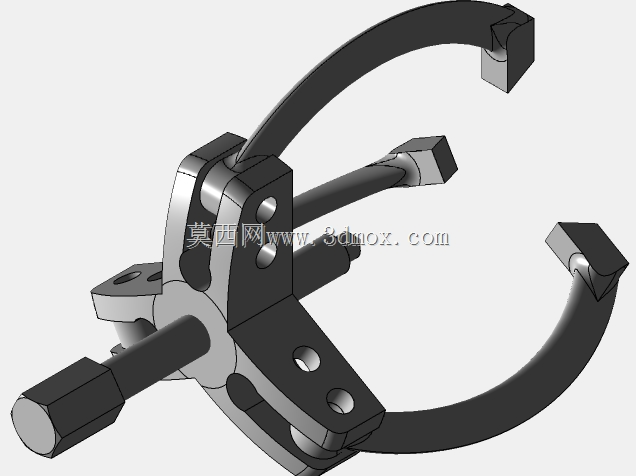

　　在设备运维、机械装配的现场作业环节，过盈配合零部件的无损拆卸一直是一线维修人员绕不开的实操难点，尤其是轴承内圈、小型齿轮、衬套这类与轴径紧密贴合的零件，直接敲击不仅容易损伤轴面加工精度，还可能造成零件崩裂带来安全隐患，这款三爪式拔取工具正是针对这类场景设计的手动拆装工装。从结构逻辑来看，它采用了中心顶杆配合三爪联动的经典受力架构，中心顶杆采用梯形螺纹传动，转动顶部的施力端时，顶杆会沿轴向平稳进给，顶在待拆卸轴的端面中心形成稳定的反力支点，三个卡爪则同步勾住待拆卸零件的背面端面，随着顶杆持续进给，卡爪会带动待拆零件沿轴向缓慢退出配合面，整个受力过程沿轴的中心轴线对称分布，不会对轴件产生偏载力矩，能最大程度避免轴弯曲、零件配合面拉伤的问题。

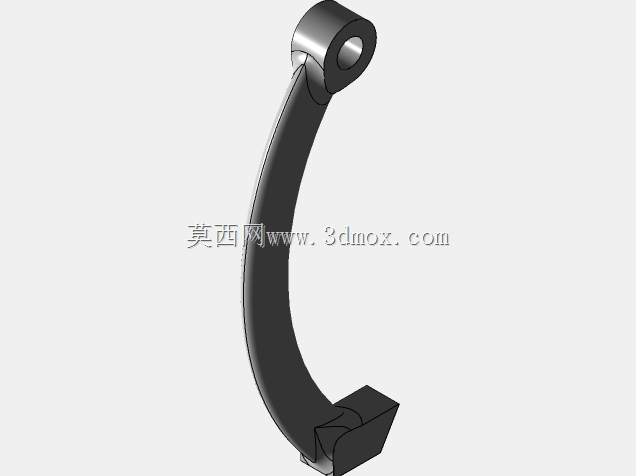

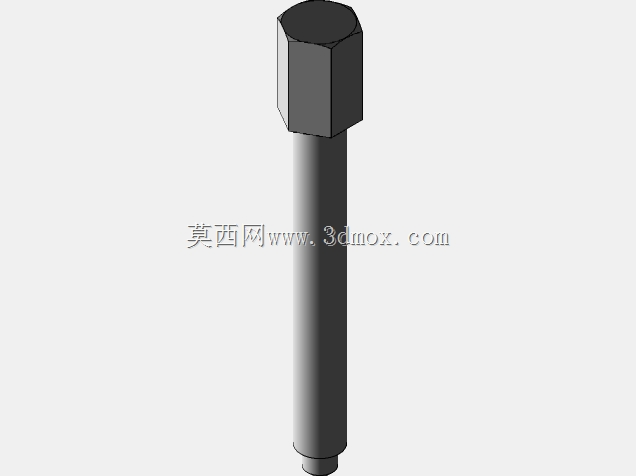

　　设计过程中首先考虑的是现场作业的通用性，三个卡爪采用了可摆动的铰接结构，能够根据待拆卸零件的外径尺寸调整开合角度，适配一定直径范围内的盘类、套类零件拆卸需求，不需要针对单一尺寸零件单独制作工装，能覆盖多数中小型设备的日常维修拆装需求。卡爪的勾持端做了加厚处理和直角勾边设计，勾边的厚度控制在合理范围，能够卡入零件背面较窄的缝隙中，同时勾持面做了防滑纹理处理，受力时不会出现滑脱问题，避免拆卸过程中零件弹出伤人。中心顶杆的端部做了球面处理，顶在轴端中心孔时能够自动找正中心，即使顶杆初始进给时存在小幅偏斜，球面结构也能自动调整受力方向，保证反力始终沿轴线方向，不会顶伤轴端的中心定位孔。

　　从安装边界和尺寸适配来看，这款工具的开合范围覆盖了常见小型轴承、衬套的外径尺寸，整体结构紧凑，即使在设备内部空间局促的位置，也能顺利伸入完成卡爪定位，不需要额外拆解周边其他零部件就能完成作业，能有效缩短设备维修的停机时间。操作时只需要先将三个卡爪拉开，套在待拆卸零件的外侧，调整卡爪位置让三个勾边均匀卡在零件的背面，再转动中心顶杆让其顶紧轴端中心，持续转动顶杆就能平稳将零件拔出，整个过程不需要多人配合，单人就能完成操作，大幅降低了过盈配合零件拆卸的劳动强度。

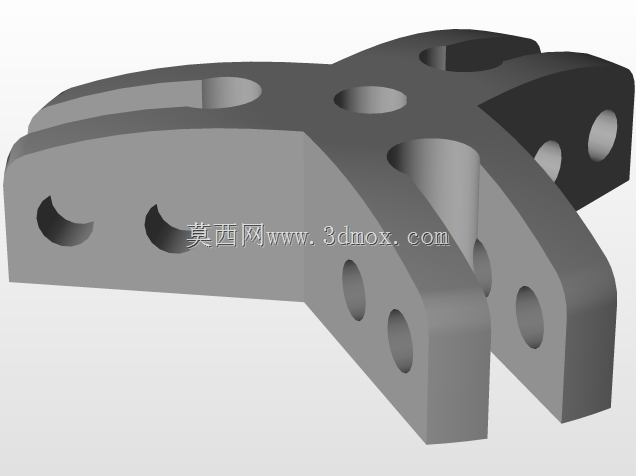

　　不同于液压类拆卸工装的复杂结构，这款纯机械结构的拔取工具没有密封件、液压油这类易损部件，日常维护只需要定期在螺纹副位置涂抹润滑脂就能长期使用，对作业环境没有特殊要求，不管是车间内的固定维修工位，还是户外设备的现场抢修场景都能适用。在结构细节上，卡爪与主体支架的铰接轴做了淬火处理，能够承受反复的大载荷冲击，不会因为长期受力出现铰接孔变形、卡爪松旷的问题；主体支架采用了一体式锻造结构，受力时不会出现支架变形、卡爪偏移的问题，保证大拉力下的结构稳定性。顶杆的螺纹采用了大螺距梯形螺纹，不仅传动效率高，而且螺纹的抗剪切强度远高于普通三角螺纹，即使在拆卸过盈量较大的零件时，也不会出现螺纹滑牙、顶杆弯曲的失效问题。

　　在实际使用场景中，这类工具常被用于电机维修时的轴承拆卸、减速机维护时的齿轮与轴套拆解、泵类设备的叶轮拆卸等作业，相比传统的敲击、撬别拆卸方式，它能将拆卸力均匀传递到待拆零件的整个圆周方向，不会因为局部受力导致零件碎裂、轴面磕伤，能有效提升零部件的复用率，降低维修过程中的备件损耗。设计时还充分考虑了操作的便利性，顶杆的顶部设计了可穿加力杆的通孔，遇到过盈量较大的拆卸场景时，可以穿入加力杆增大力矩，不需要额外搭配其他工具就能完成大过盈量零件的拆卸，同时卡爪的摆动角度设置了机械限位，不会因为开合角度过大导致卡爪从支架上脱落，提升了作业过程的安全性。
