双柱式汽车维修升降电梯结构模型

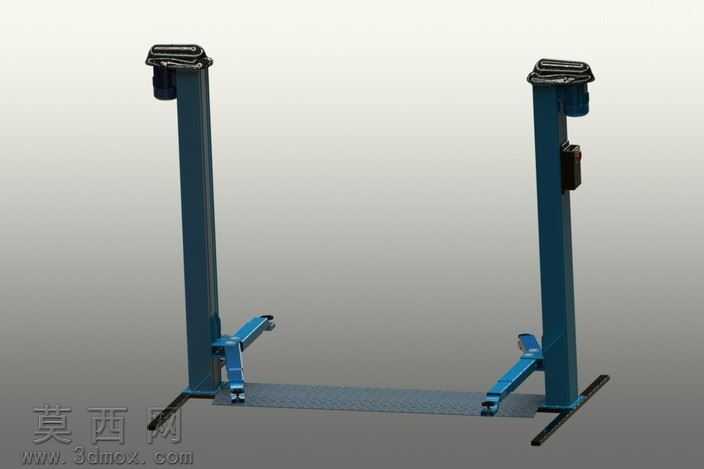

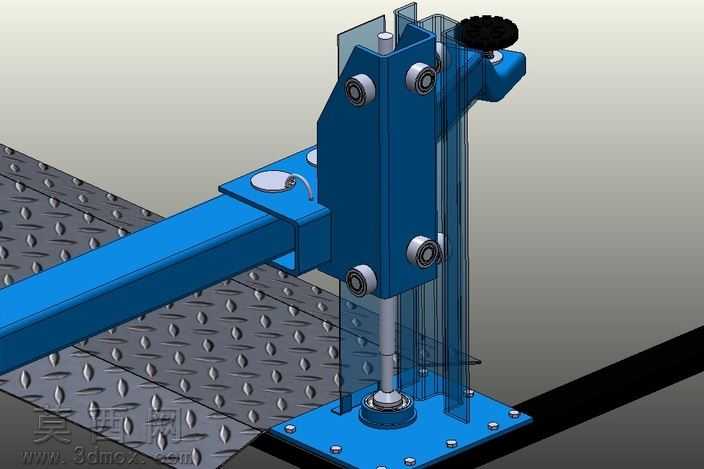

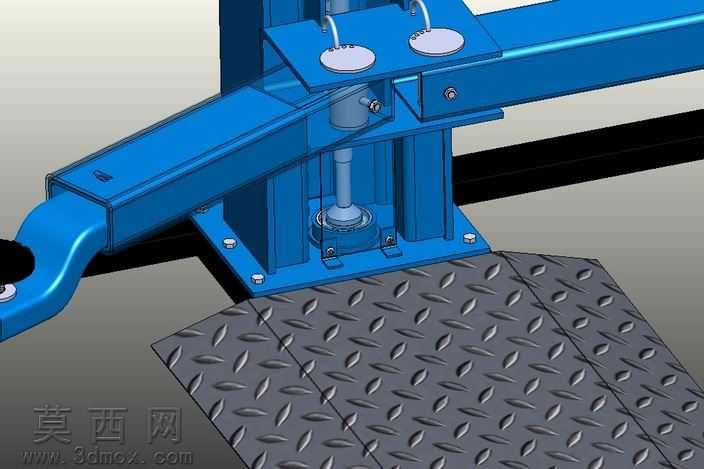

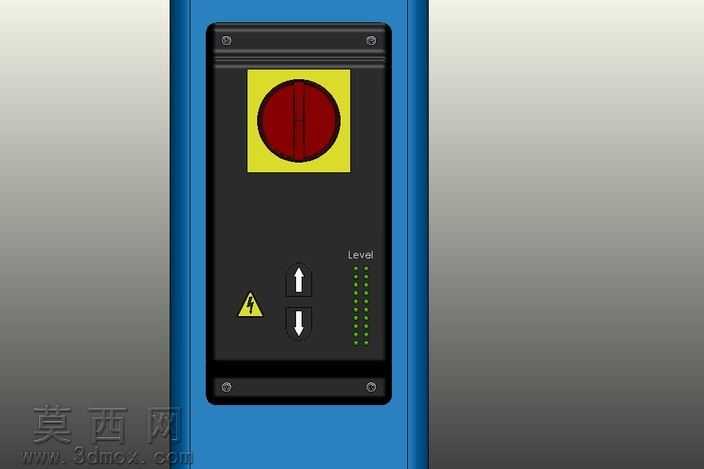

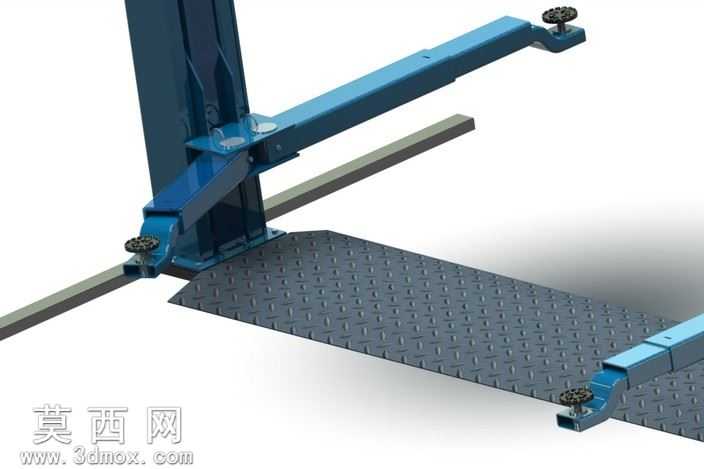

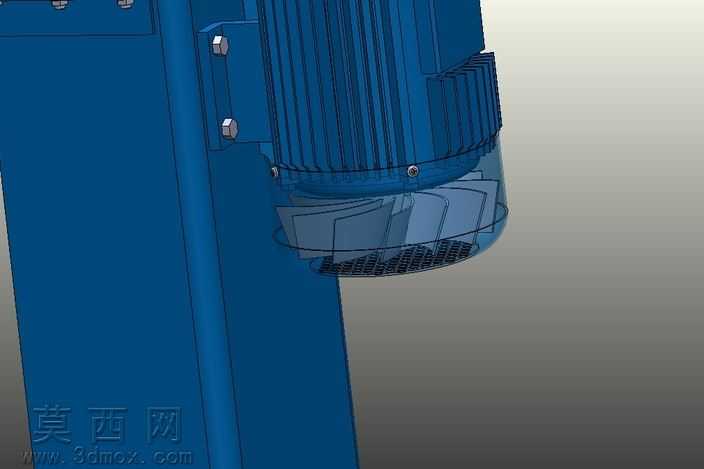

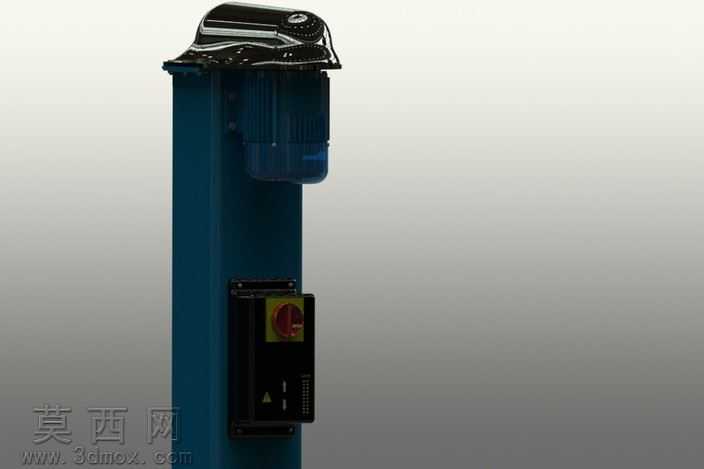

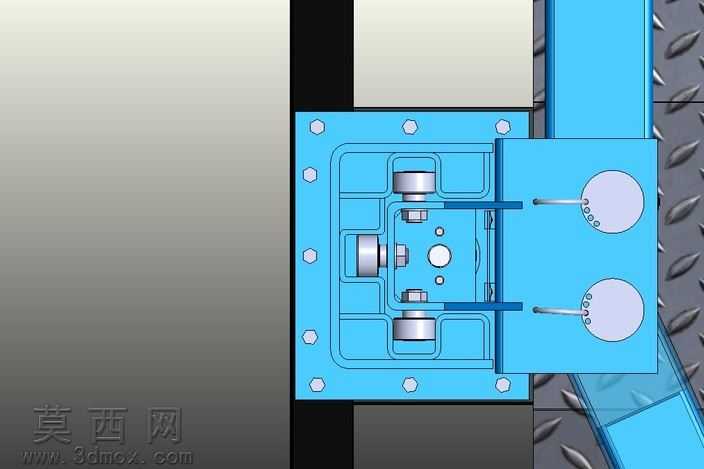

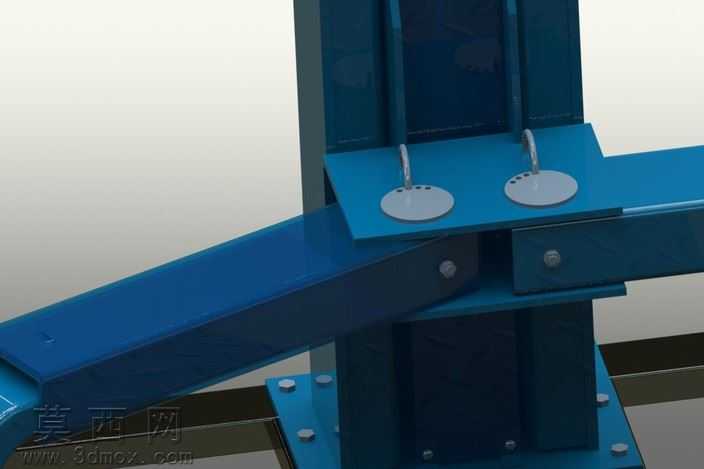

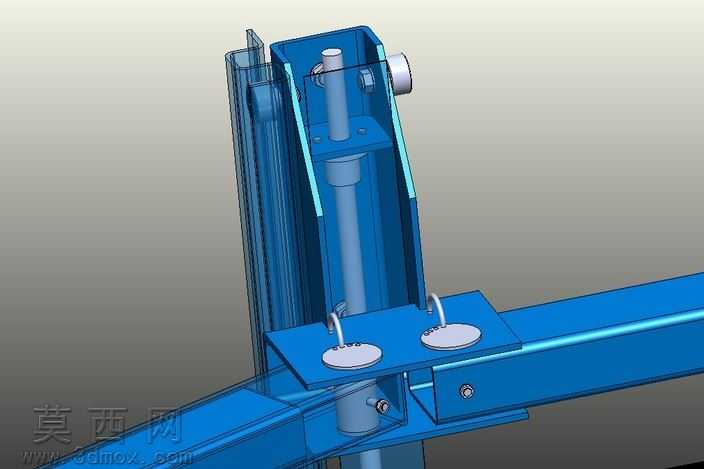

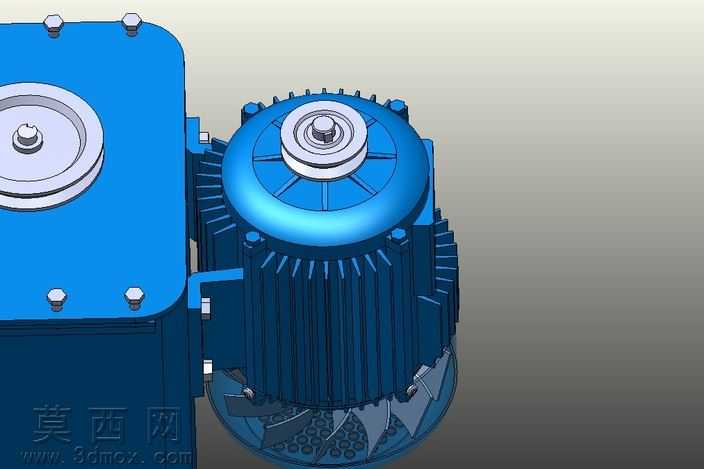

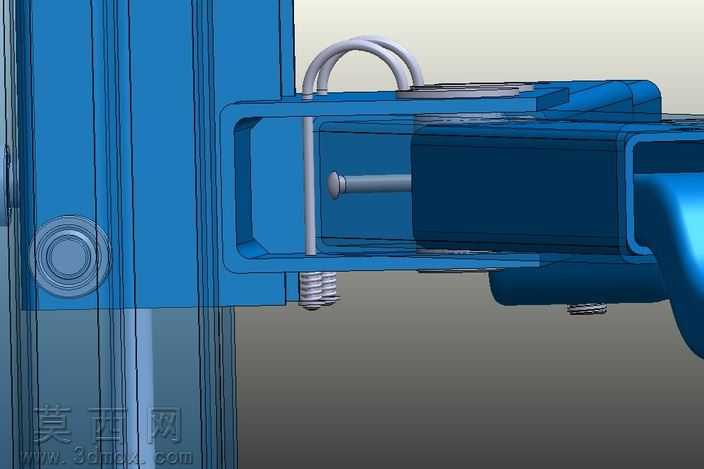

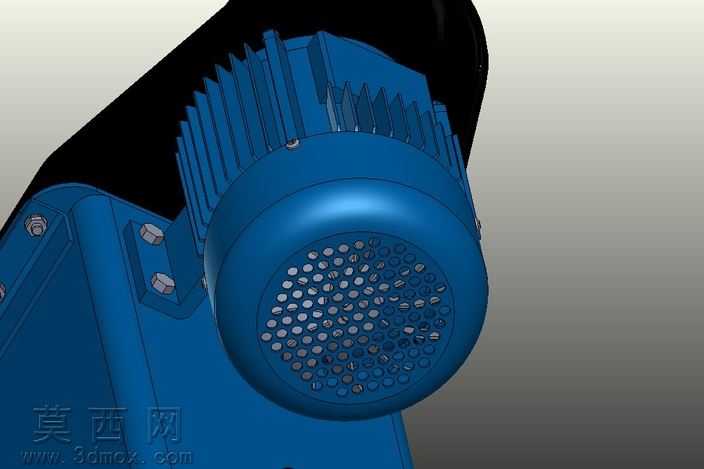

本模型为双柱式汽车维修升降电梯，是汽车维保场景中用于抬升车辆、拓展底盘作业空间的核心设备，整体采用SolidWorks完成全参数化建模，建模过程严格遵循汽车举升设备的实际设计逻辑，完整还原了设备的真实结构与功能特性。模型整体由两根对称布置的立式承重立柱、可沿立柱导轨垂直升降的滑台组件、可伸缩调整的托举臂、底部防滑支撑平台、顶部动力与传动单元、安全锁止机构六大核心部分构成，每一处结构细节都经过精准还原：立柱采用加厚矩形截面型材设计，建模时通过拉伸、拔模特征还原了立柱的加强筋结构与导轨安装槽，表面赋予哑光深蓝色金属烤漆材质，还原了工业设备的真实涂装质感；滑台组件内置升降传动结构，通过装配约束实现与立柱导轨的滑动配合，侧面预留的动力单元安装位精准匹配液压或电动驱动模块的安装尺寸；托举臂采用多段铰接式可伸缩设计，可根据不同车型的轮距、底盘支撑点位置灵活调整伸展长度与支撑角度，托臂末端的橡胶支撑垫赋予防滑橡胶材质，还原了接触车辆底盘时的防滑、防刮特性；底部平台采用防滑花纹钢板材质建模，表面压花纹理通过凹凸贴图实现真实质感，既可以作为设备安装的基准定位面，也可在车辆驶入时起到临时承载、导向的作用；顶部的动力单元模型还原了电动驱动模块的外壳、接线端口结构，模型中通过电线装配特征还原了双立柱之间的电路连接逻辑，区别于传统机械硬连接的双柱举升结构，采用电信号同步控制双柱升降，保证两侧托举动作的同步性，避免车辆抬升过程中出现倾斜风险。建模过程中对所有活动部件都添加了符合机械原理的配合约束，可实现升降滑台的上下滑动、托举臂的伸缩与角度旋转等动作模拟，能够直观演示设备的工作流程；材质搭配上区分了金属结构件、橡胶防滑件、电气元件、电线等不同部件的质感差异，渲染后呈现出极强的真实感，可用于汽车维保设备的结构教学、方案展示、虚拟仿真场景搭建，也可作为同类产品设计改型的基础参考模型，帮助设计者快速理解双柱汽车举升设备的结构逻辑与设计要点。
