西林德罗卡雷拉200毫米传感部件结构设计

　　在自动化生产线的物料到位检测、输送线工件位置校验、仓储设备货位存在性识别这类场景里，这类长条形卡装式传感部件的应用覆盖率相当高，不同于常规圆柱型漫反射传感器的单点检测特性，200毫米长度规格的该类传感部件，能够覆盖更宽的检测幅面，适配大尺寸工件的边缘到位、长条形物料的整段存在检测需求，不需要在同一检测截面排布多个单点传感器，既减少了现场布线的工作量，也规避了多传感器信号同步校准的调试麻烦。

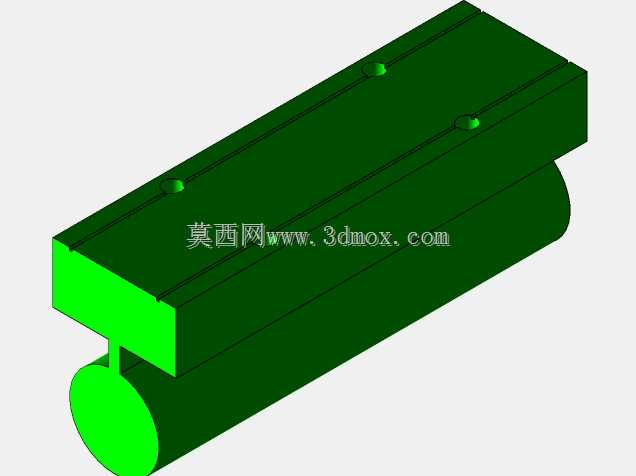

　　从结构设计逻辑来看，该部件采用主体长方体加底部弧形卡装的组合结构，主体部分为电路与感应元件的安装腔体，内部预留的走线槽可以顺着腔体长度方向布置感应线圈与信号处理电路板，腔体上表面设置的三个沉头安装孔，孔位深度刚好匹配常规内六角圆柱头螺钉的头部高度，安装后螺钉头不会突出主体表面，避免和周边移动的工件、设备结构产生刮擦干涉。底部的弧形卡槽结构，是专门适配直径匹配的圆管类安装基准设计的，卡槽的圆弧曲率和配套安装圆管的外圆曲率完全贴合，安装时不需要额外加工定制安装支架，直接将卡槽卡在对应圆管上，配合上表面的螺钉锁紧，就能完成部件的固定，这种卡装结构的设计，很大程度上降低了现场安装的适配成本，尤其适合输送线侧边圆管护栏、设备框架圆管横梁这类现成安装基准的场景，不需要额外焊接或者打孔加工安装面。

　　从安装边界尺寸来看，主体长方体的长度为200毫米，宽度方向的尺寸控制在较窄的范围内，安装后不会过多占用设备的横向空间，主体高度方向的尺寸经过压缩，在容纳下感应元件与处理电路的前提下，尽可能降低了部件的整体高度，避免在狭小安装空间内和周边结构产生碰撞。底部弧形卡槽的中心轴线和主体长方体的长度方向保持平行，安装后传感部件的检测面朝向和圆管轴线垂直，能够保证检测范围正对需要检测的工件位置，不会出现检测角度偏移导致的漏检问题。

　　在实际功能实现上，该类传感部件的感应范围覆盖整个主体长度方向的正面区域，当有金属或者其他可被检测材质的物体进入感应范围时，部件内部的信号处理电路会直接输出开关量信号，对接设备的PLC输入端，不需要额外配置信号放大器，简化了电气接线的复杂度。主体外壳采用硬质绝缘材质，表面做了哑光处理，既可以屏蔽周边的电磁干扰，也能避免现场光照、粉尘对感应精度的影响，适合在车间多尘、有轻微油污的工业环境下长期使用。

　　设计过程中，首先是根据检测幅面需求确定了200毫米的主体长度，这个长度刚好覆盖常规输送线的单通道工件宽度，不会因为长度过短导致检测盲区，也不会因为长度过长造成不必要的成本浪费。之后针对现场最常见的圆管安装场景，设计了底部的弧形卡接结构，替代了传统传感器的平板安装底座，省去了用户自制安装支架的工序。腔体内部的筋位布局，是按照电路板的安装孔位、感应元件的排布位置设计的，既可以加强外壳的结构强度，避免安装锁紧时外壳变形挤压内部电路板，也能对内部元件起到定位作用，减少组装时的定位调试时间。上表面的三个安装孔采用等间距排布，锁紧时受力均匀，不会因为单点锁紧导致卡槽和圆管之间出现间隙，保证安装后的结构稳定性，即使设备运行过程中有轻微振动，也不会出现传感部件移位、检测角度偏移的问题。

　　在选型适配的时候，需要注意安装圆管的外径必须和卡槽的弧形尺寸匹配，如果圆管外径偏差过大，会导致卡装不牢，或者安装后检测面角度出现偏差。同时安装时要保证检测面和被检测工件的距离在有效感应范围内，不能距离过远导致信号无法触发，也不能距离过近导致工件移动时刮擦传感部件表面。该部件的出线位置设置在主体的一端端部，走线方向顺着主体长度方向，不会和底部的安装结构产生干涉，布线时可以顺着安装圆管走线，用扎带固定即可，现场布线十分规整。
