微型开关安全操作钥匙结构设计

　　在工业设备的安全联锁回路里，这类微型开关配套的安全操作钥匙是很容易被忽略但又直接关联作业安全的小零件，很多自动化产线的安全门、设备检修防护盖板、危险工位的隔离罩上，都会搭配带锁止功能的微动开关，只有对应的钥匙插入到位，开关才能触发导通，允许设备启动运行，一旦钥匙被拔出，开关立刻复位切断回路，避免人员在防护未闭合的状态下误启动设备造成伤害。

　　从实际使用场景来看，这类钥匙大多用在设备日常点检、临时检修、故障排查的操作环节，比如冲压设备的安全门联锁、自动化装配线的防护挡板锁止、小型机电设备的检修盖板限位，都需要这类专用钥匙来完成开关的触发操作，和普通的开关拨片、按钮不同，它的存在本身就是一道权限管控，只有持有对应钥匙的运维人员才能解锁对应的安全回路，避免无关人员随意触碰设备安全联锁结构。

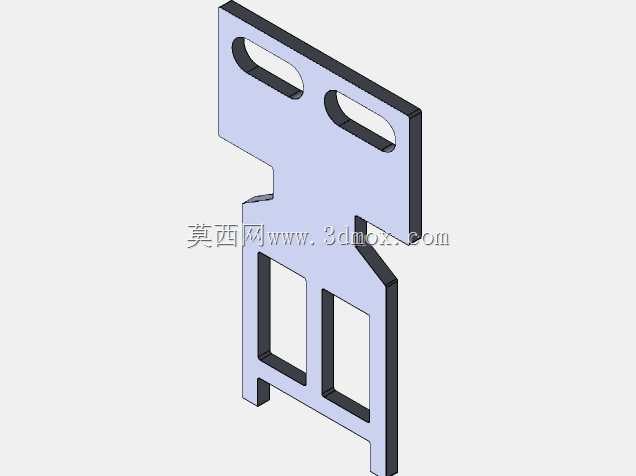

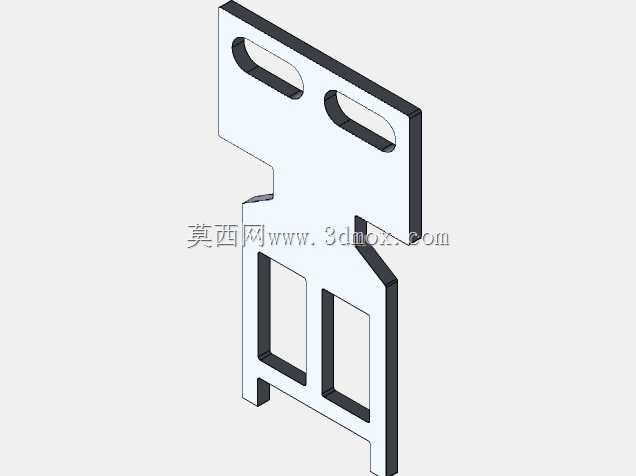

　　看这个零件的结构设计，整体采用薄型板件结构，主体厚度适配微动开关的钥匙插槽深度，不会因为厚度偏差导致插不到位或者卡滞。上部的两个长圆形镂空，一方面是减重设计，毕竟这类小操作件不需要多余的材料重量，另一方面也可以作为穿挂孔，方便运维人员把钥匙挂在工牌挂绳或者工具串上，不容易丢失。上部的轮廓做了对应的切边定位，插入开关插槽的时候只有唯一的对位方向，不会出现反插、斜插导致的开关内部结构损坏。

　　下部的两个方形镂空是和微动开关内部锁止弹片配合的卡位结构，插入到位后，弹片会卡入这两个镂空位置，一方面给出明确的插入到位反馈，让操作人员不用反复确认是否插到底，另一方面也能避免设备运行过程中因为振动导致钥匙松脱，触发不必要的急停。最下端的两个小凸耳是插入导向结构，端部做了小倒角处理，对准插槽后可以顺滑推入，不需要反复调整对位角度，哪怕是戴着手套操作也能快速完成插入动作。

　　从安装边界和适配性来看，这类钥匙的外形尺寸完全匹配对应型号微动开关的插槽尺寸，整体宽度控制在插槽允许的最大宽度以内，两侧的轮廓公差按照五金冲压件的IT8级精度控制，插入后的间隙在0.1mm到0.2mm之间，既不会因为间隙过大晃动导致接触不良，也不会因为间隙过小出现插拔卡涩。零件的边缘都做了去毛刺处理，没有尖锐的飞边，操作人员日常插拔的时候不会划伤手部。

　　设计这类零件的时候，首先要考虑的是和开关内部结构的匹配度，不能只做外形的复刻，要精准对应内部弹片的行程、卡位的位置，不然哪怕外形看起来一样，插入后也无法正常触发开关，甚至会顶坏开关内部的触点结构。其次要考虑日常使用的耐磨性，因为这类钥匙属于频繁操作的零件，每次检修、开关安全门都需要插拔，所以材料一般选用有一定强度的冷轧钢板或者硬质工程塑料，表面做钝化或者耐磨处理，长期插拔也不会出现明显的磨损导致卡位失效。另外还要考虑防呆设计，不能让其他类似形状的零件随便插入就能触发开关，所以轮廓上做了专属的异形切边，只有对应形状的钥匙才能插入到位，从结构上避免误操作的可能。

　　在实际的设备运维场景里，这类小零件的损耗率其实不低，很多时候因为操作人员插拔的时候用力过猛、或者钥匙摔碰导致变形，就会出现无法正常触发开关的问题，所以建模的时候除了保证配合尺寸的精度，也在结构应力集中的位置做了轻微的圆角过渡，提升零件的抗变形能力，哪怕偶尔摔落或者受到侧向的力，也不容易出现弯折变形。上部的挂孔位置也做了加强的轮廓处理，穿在钥匙串上长期拉扯也不会出现孔位开裂的问题。

　　很多结构设计人员在做设备安全联锁设计的时候，往往只关注开关本身的参数，忽略配套钥匙的结构合理性，要么是钥匙没有导向结构插装困难，要么是卡位设计不合理容易松脱，要么是没有防呆设计容易插反，这些细节问题在实际使用中都会给一线运维人员带来很多不必要的麻烦，甚至会因为钥匙卡滞导致人员为了省事直接短接安全开关，反而埋下更大的安全隐患。这个钥匙的结构设计就把这些实际使用中的细节都考虑到了，从导向、对位、卡位、防呆到便携性都做了对应的结构处理，完全贴合工业现场的实际操作需求，没有多余的装饰性结构，每一处轮廓和镂空都对应实际的功能需求，是典型的以实用为核心的工业小零件设计。
