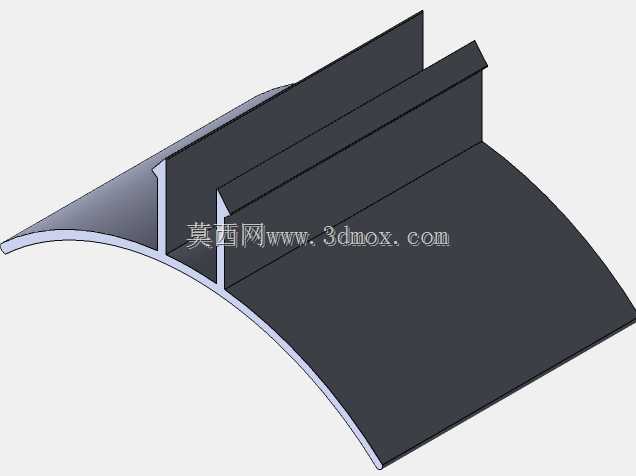

弧形带筋安装基座结构三维设计

　　在工业传感检测配套的安装结构设计中，这类带弧形贴合面的安装基座是现场适配曲面安装面的常用构件，日常多见于管道外壁检测、弧形设备壳体的传感元件固定场景，核心作用是为检测类传感单元提供稳定的安装基准，避免因安装面不贴合导致的检测偏移、振动松脱问题。从结构设计逻辑来看，该构件采用一体化折弯成型思路，底部弧形面完全匹配待安装的曲面基体曲率，安装时可通过粘接、抱箍辅助或者焊接的方式与基体固定，无需额外加工适配垫块，能大幅减少现场安装的调整工作量。上部的两道垂直立筋并非冗余结构，一方面是作为传感元件的安装定位面，立筋上可预留安装孔位，直接将传感模块锁附在立筋侧面，保证传感检测面的朝向精度；另一方面立筋与底部弧形基板形成T型加强结构，

　　能大幅提升整体构件的抗扭刚度，避免现场设备运行产生的振动导致立筋歪斜，保证传感检测的位置精度长期稳定。从安装边界来看，底部弧形面的曲率半径适配常规工业输送管道、圆柱形设备壳体的外径范围，立筋的高度控制在合理区间，既保证传感元件安装后有足够的接线操作空间，又不会因为立筋过高导致整体结构重心偏高，在设备启停振动时出现共振问题。设计过程中特意将立筋与弧形基板的衔接处做了圆弧过渡处理，避免折弯成型时出现应力集中开裂的问题，同时也能减少安装时的尖锐边角划伤操作人员。在实际工况应用里，这类结构不需要做额外的表面处理，根据使用环境的防腐要求选择对应板材厚度即可，常规室内工况选用2mm厚度的冷轧板折弯就能满足强度要求，

　　户外或者有腐蚀介质的场景可换用304不锈钢板材加工，不需要修改整体结构参数。结构的整体宽度根据配套传感元件的安装尺寸做了适配，两道立筋之间的间距刚好容纳常规传感模块的壳体宽度，安装时传感模块可卡在两道立筋之间，仅需两侧锁附螺丝就能完成固定，不需要额外做定位治具，装配效率比平板式安装基座提升近四成。另外弧形基板的边缘做了折边处理，一方面是提升基板自身的平面刚度，避免薄板材成型后出现翘曲，保证与安装基体的贴合度，另一方面折边形成的导向结构在安装时能快速对准基体的母线方向，减少安装时的角度调整时间，保证立筋的朝向与设计要求一致。在建模过程中，所有折弯半径都匹配常规钣金加工的刀具参数，不需要定制特殊刀具就能完成加工，

　　折弯工序的顺序也做了优化，先成型底部弧形面，再折弯两侧立筋，最后做边缘折边，全程一次装夹就能完成所有折弯工序，加工成本控制在较低水平。这类结构在流体管道的压力传感、流量传感配套安装中使用频率极高，相比传统的管卡式安装座，该结构的支撑刚度更好，传感元件安装后不会随管道振动出现大幅晃动，检测数据的稳定性更高，同时结构整体没有多余的突出部分，在狭窄的设备安装空间内也能顺利布置，不会和周边的管线、构件产生干涉。
