横向方头传感定位金属长条构件

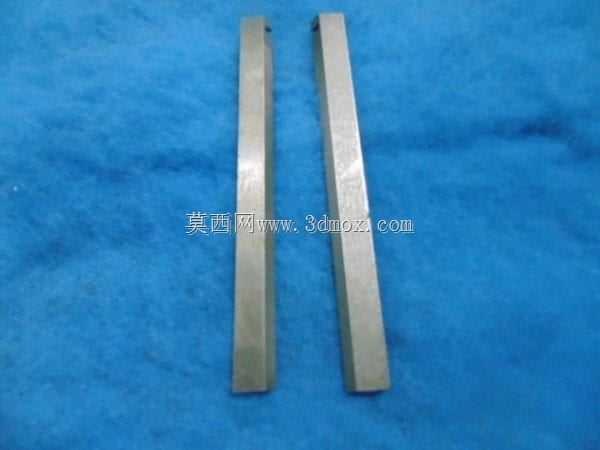

　　在自动化产线的位置检测工位、精密仪器的位移触发机构里，这类长条状金属构件是传感系统里不起眼但直接影响检测精度的配套零件，很多初次接触传感单元选型的工程师容易忽略这类配套结构件的公差要求，实际装配时往往因为配套件的形位公差超差，导致传感器触发位置偏移，最终出现检测漏判、误触发的问题。从结构设计角度看，这款构件采用等截面方长条形态，截面为规整正方形，通体采用金属切削加工成型，表面做了精磨处理，没有多余的倒角、凹槽结构，仅在一端设置了微小的定位卡口，这个卡口是整个零件的装配基准，安装时卡入传感基座的对应卡槽内，不需要额外的紧固件就能实现径向定位，避免长条构件在长期往复触发动作中出现转动、窜动。设计之初没有采用圆形截面的方案，

　　是因为方截面的平面可以直接贴合传感器的触发端面，接触面积稳定，不会像圆截面那样出现线接触导致的触发压力不均、长期使用后接触点磨损凹陷的问题，同时方截面的四个平面都可以作为安装基准面，适配不同安装方向的传感单元，不需要针对不同安装方向单独开模加工不同规格的零件，大幅降低了加工和备件管理的成本。从安装边界来看，这类长条构件的长度是根据传感器的触发行程确定的，伸出基座的长度需要覆盖被检测物件的最大位移量，同时要预留1到2毫米的超程余量，避免被检测物件过位时直接撞击传感器本体；截面边长需要和传感基座的安装孔保持H7/h6的间隙配合，既保证插拔顺畅，又不会因为间隙过大导致长条晃动，影响触发精度。在实际应用场景中，这类构件常配套在光电传感器、

　　接触式位移传感器的前端，作为触发传力的中间件，比如在包装设备的物料到位检测工位，物料推送到位时先接触到这个金属长条，长条再将位移传递给传感器的触发端，避免物料直接撞击传感器内部的敏感元件，延长传感器的使用寿命；在精密量具的校准工位，这类长条也可以作为标准长度的传递件，依靠自身稳定的形位精度，保证校准过程中位移传递的准确性。加工这类构件时，对直线度的要求很高，每100毫米长度的直线度公差不能超过0.02毫米，否则长条在安装孔内滑动时会出现卡滞，导致触发动作不顺畅；两端的端面需要和轴线保持垂直，垂直度公差控制在0.01毫米以内，保证接触触发时受力方向和长条轴线一致，不会出现侧向分力导致长条偏磨。

　　很多工程师在建模时容易忽略长条端部的微小倒角，实际装配时如果没有0.2毫米的导入倒角，长条插入安装孔时很容易刮伤孔壁，长期拆装后会导致安装孔间隙变大，影响定位精度。另外，构件表面的粗糙度需要控制在Ra0.8以下，降低滑动时的摩擦阻力，减少长期往复动作带来的磨损，保证整个传感触发机构的使用寿命能达到设备的大修周期，不需要中途频繁更换配件。在不同的应用场景下，这类构件的材质选择也有区别，常规工况下采用45号钢调质处理即可满足强度和耐磨要求，在有腐蚀介质的工位则需要采用304不锈钢材质，在需要轻量化的高速检测工位则可以选用硬质铝合金做硬质阳极氧化处理，兼顾轻量化和耐磨性能。建模过程中需要重点标注截面尺寸、总长度、端部卡口的宽度和深度、直线度、垂直度、表面粗糙度这些关键参数，不需要标注多余的非配合尺寸，给加工环节留出合理的自由公差空间，同时要在装配模型里模拟长条的全行程滑动，检查是否存在和周边结构的干涉，尤其是在超程状态下，要保证长条不会和设备的其他固定结构发生碰撞，避免动作时出现卡滞甚至撞坏零件的问题。
