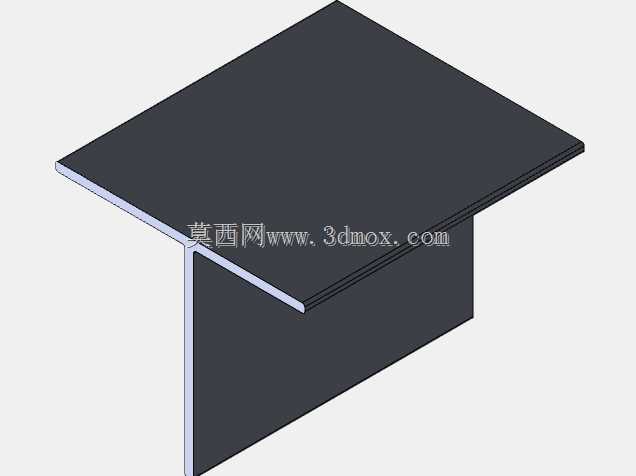

做传感类项目的结构设计时,最先要卡的就是安装边界和防护逻辑,这个L型的安装基座结构,是我之前做产线工位到位检测传感单元时反复调整过的构型,今天拆解下这个结构的工程逻辑。先讲实际用的场景,这类结构最常出现在自动化产线的工位侧边、输送线的机架旁、设备舱内的安装点位,用来固定漫反射式、对射式或者小型接近传感元件,很多时候现场安装没有预留平整的垂直安装面,要么是方管机架的侧边,要么是设备护板的折边位置,这种L型的一体结构刚好能同时贴合两个垂直的安装基准面,不用额外拼接角码,省了现场装配的调整时间。
从功能特性来说,这个结构的水平顶板是用来承载传感元件主体的,顶板的厚度做了等厚处理,边缘做了微小的折边强化,避免钣金冲压后边缘翘曲,保证传感元件安装后检测面的平面度,不会因为安装面变形导致检测角度偏移。垂直的立板是贴附在安装基准面上的,立板和顶板的折弯处做了内R处理,不是尖锐的直角,一方面是避免钣金折弯时出现应力开裂,另一方面是安装时能避开基准面上的焊缝、残留焊渣或者小的凸起,保证两个安装面都能完全贴实,不会出现虚装导致的位置偏移。
设计思路上,一开始我试过用分离式的角码加平板的组合,后来现场反馈装配时要拧两组螺丝,调整角度的时候两个件容易错位,才改成这种一体折弯的结构。折弯的系数是按常用的冷轧钢板厚度算的,展开下料的时候预留了折弯回弹量,保证成型后立板和顶板的垂直度控制在0.1mm以内,毕竟传感元件的检测角度偏差超过0.5度,远距离检测的时候就会出现漏检的情况。顶板的尺寸是匹配常用的小型方形传感器的安装孔距的,不用额外扩孔就能直接固定,立板上预留的安装孔做了长圆型的腰孔设计,现场安装的时候可以上下微调位置,适配不同的检测高度需求,不用重新打孔。
说下尺寸和安装边界的问题,这个结构的水平方向外伸尺寸控制在不会和产线上移动的工件发生干涉的范围,立板的高度刚好覆盖传感器尾部的接线空间,不会让接线端子裸露在外侧被剐蹭。安装的时候要注意,立板的贴合面要朝向安装基准的刚性面,不能贴在薄的护板上,不然设备运行时的振动会带动传感元件抖动,出现检测信号误触发的情况。顶板的上表面是传感元件的安装基准,装配前要清理掉表面的冲压残留毛刺,不然传感元件装上去会出现倾斜,检测光轴偏移。另外这个结构的边缘都做了钝边处理,没有锋利的切口,现场接线调整的时候不会划伤线缆外皮,也不会碰伤操作人员的手。
之前在做包装线的到位检测工位时,一开始用的是平板式的安装片,只能固定在水平面上,遇到侧边安装的点位就需要额外做支架,后来换成这种L型结构后,同一个件既能水平装也能垂直装,减少了备件的种类,仓储备件的压力也小了很多。还有个细节,折弯处的内R大小是和板材厚度匹配的,不会因为R太小导致折弯处外侧板材拉伸变薄,降低结构强度,也不会因为R太大导致安装时和基准面的直角处出现间隙,装上去之后晃动感明显。这个结构没有多余的冗余设计,所有的尺寸都是围绕传感元件的安装、现场的调整、长期运行的稳定性来定的,没有花里胡哨的造型,工业场景里的结构件,可靠、好装、不用频繁调整就是最实用的。
