船舶舱室指令信号控制操作盒

　　这套控制操作装置主要面向船舶舱室内部的信号交互场景，在船舶航行、靠港作业过程中，承担驾驶台与甲板作业区域、不同舱室之间的指令传递与状态反馈功能，替代传统的声光传讯装置，通过实体按钮的操作逻辑，实现作业状态的精准传递，避免嘈杂舱室环境下语音传讯的误差。装置整体采用壁挂式安装结构，背部设置的两个折弯式安装挂耳，适配舱室内壁的标准安装点位，挂耳上预留的安装孔位可直接配合M6规格的膨胀螺栓完成固定，安装完成后盒体与舱壁之间预留5mm左右的间隙，既可以避免舱壁凝露直接渗入盒体内部，也能为背部走线预留足够的空间，方便线缆从盒体背部的穿线孔接入内部接线端子。盒体主体采用压铸铝合金材质加工，表面做哑光喷塑处理，能够适应舱室内高湿、高盐雾的使用环境，

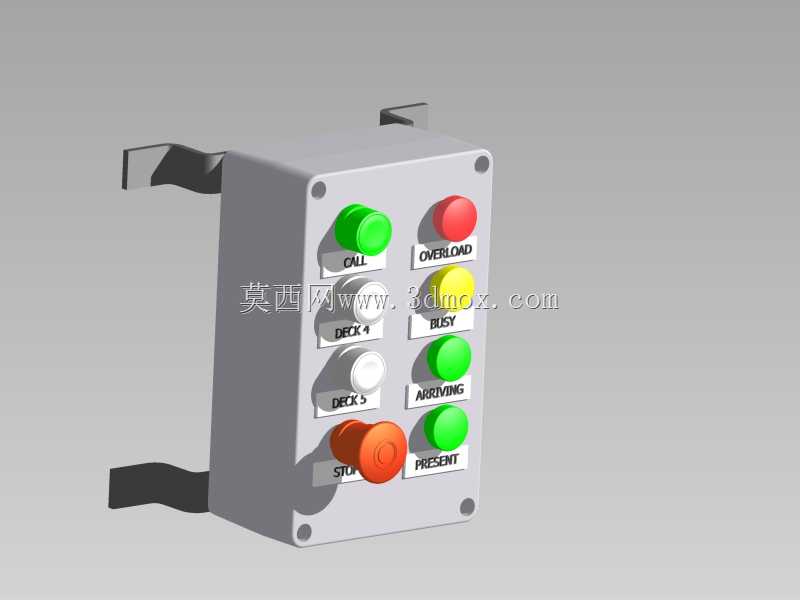

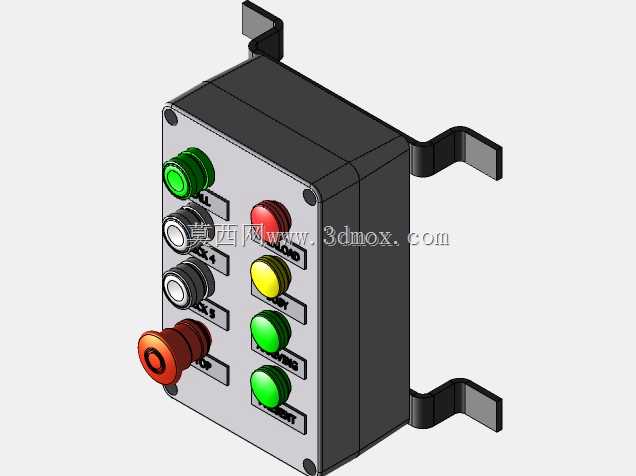

　　外壳边角做R3的圆角过渡，避免作业人员通行时发生磕碰划伤，整体防护等级可以达到IP54，满足舱室非露天区域的使用防护要求。面板区域的按钮布局完全贴合船舶作业的操作逻辑，左侧一列三个按钮从上至下分别对应呼叫、四号舱呼叫、五号舱呼叫功能，右侧一列四个按钮从上至下分别对应过载、忙线、抵达、就位状态指示，最下方单独设置的大尺寸红色急停按钮，可在突发作业异常时快速切断信号回路，触发全区域的异常警报。所有按钮下方都设置了嵌入式的标识铭牌，铭牌采用凹刻填漆工艺，长期使用不会出现标识磨损脱落的问题，不同功能的按钮采用差异化的颜色区分，绿色按钮对应正常操作指令，红色按钮对应警报与急停功能，黄色按钮对应状态提示，白色按钮对应点位选择，

　　作业人员无需刻意记忆按键位置，通过颜色就能快速识别功能，降低误操作概率。在结构设计过程中，按钮与面板的配合部位都加装了橡胶密封垫圈，按钮本身采用工业级防水型控制按钮，触点容量满足AC220V/5A的载流要求，可直接接入船舶内部的信号控制回路，无需额外加装中间继电器。盒体内部预留了足够的接线空间，可容纳10位接线端子排，线缆接入后可通过盒体内部的线卡完成固定，避免船舶航行过程中震动导致接线松动。面板与盒体采用内六角螺丝连接，日常维护时只需拆开面板螺丝即可完成内部触点检修与接线调整，无需将整个盒体从安装壁面拆下。装置的整体外形尺寸控制在180mm×120mm×80mm范围内，不会占用过多舱壁空间，安装点位的选择自由度较高，

　　既可以安装在舱室入口旁的壁面，也可以安装在作业岗位旁的立柱上，适配不同舱室的布局需求。从实际使用的角度出发，这套装置的操作反馈力度设置在15N左右，按压时有清晰的段落反馈，作业人员佩戴劳保手套时也能准确感知按钮是否触发，不会出现虚按、漏按的问题。按钮的使用寿命达到10万次以上，能够满足船舶长期高频使用的需求，减少日常维护更换的频次。在建模过程中，所有按钮的凸起高度、标识位置、安装挂耳的折弯角度都完全参照实物的装配尺寸还原，盒体的壁厚设置为3mm，符合压铸铝合金壳体的常规加工壁厚要求，挂耳的折弯处做了R2的圆角处理，避免折弯加工时出现应力开裂问题，面板上的按钮安装孔位公差控制在±0.1mm，能够保证按钮安装后与面板贴合紧密，不会出现缝隙过大导致的防护失效问题。
