传感器配套卡合式安装防护壳体结构

　　这款卡合结构壳体，是针对工业现场传感器安装防护需求开发的配套结构件，日常在自动化产线的传感检测工位、户外环境监测点位、设备内置传感模块安装区域都有广泛的应用场景。从实际使用角度来说，这类壳体最核心的作用，是给内置的传感检测元件提供物理防护，隔绝现场的粉尘、切削液飞溅、轻微外力磕碰对传感核心部件的损伤，同时通过卡合式的装配结构，降低现场安装与后期维护的拆装难度，不需要额外准备大量紧固件就能完成壳体的开合操作。

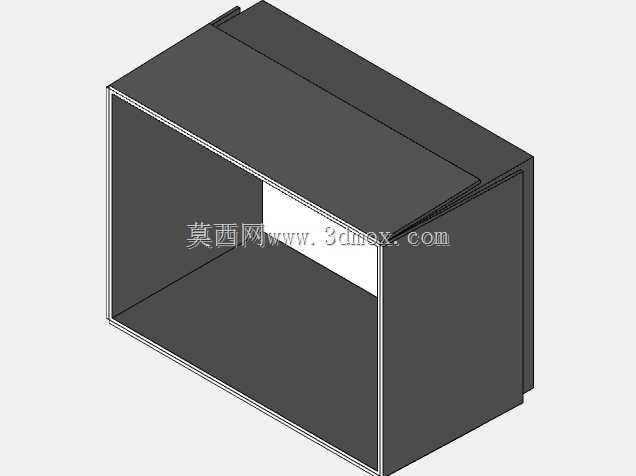

　　设计阶段首先考虑的是安装边界的适配性，壳体整体采用长方体敞口卡合结构，主体壁厚均匀，折边处做了等半径的圆角过渡，避免钣金加工过程中出现应力集中导致的开裂问题，同时折边形成的加强筋结构，能在不额外增加板材厚度的前提下提升壳体整体的抗形变能力，在现场安装时即使受到轻微的侧向挤压，也不会出现壳体变形卡滞内部元件的问题。壳体的卡合结构设置在敞口端的侧边，采用滑入式卡合配合，装配时只需要将上盖沿壳体侧边的导向槽推入，就能完成壳体的闭合，配合间隙控制在0.1mm以内，既保证开合的顺畅度，又能避免大颗粒粉尘从配合缝隙进入壳体内部。

　　从功能特性来看，壳体内部预留了足够的元件安装空间，可以容纳常规尺寸的光电传感模块、温度检测模块或者小型信号处理电路板，内部没有多余的加强筋凸起，不会干涉内部元件的布线与固定，用户可以根据实际使用需求在壳体内部粘贴绝缘缓冲泡棉，或者预留螺丝孔位固定PCB板。壳体的外表面做了哑光喷塑处理，不会在光电检测场景下产生多余的反光干扰检测精度，同时哑光表面也不容易残留指纹与现场的油污，日常清洁维护只需要用干布擦拭即可。

　　在实际选型适配时，需要注意壳体的外部安装尺寸，这款壳体的外部长宽高比例适配常规的工业传感器安装支架，不需要额外定制转接板就能直接固定在标准的铝型材安装架上，壳体的背面预留了平整的安装面，可以通过背胶或者扎带固定在设备表面，也可以根据使用需求在安装面打孔采用螺丝固定。考虑到不同使用场景的防护需求，壳体的板材选用冷轧钢板材质，相比塑料壳体拥有更好的抗老化性能与电磁屏蔽能力，在靠近变频器、伺服电机这类强电磁干扰的工位使用时，能有效降低外部电磁信号对内部传感元件的信号干扰，提升检测数据的稳定性。

　　设计过程中特意规避了复杂的曲面结构，全部采用平面折边工艺成型，加工时只需要通过激光切割下料、数控折弯、焊接打磨、表面处理几个工序就能完成成品加工，不需要开模，小批量定制生产的周期更短，成本也更低，非常适合非标自动化设备的配套传感防护需求。卡合结构的配合面做了钝化处理，不会因为长期开合出现镀层脱落生锈的问题，在潮湿的车间环境下使用也能保证长期的开合顺畅，不会出现锈死无法打开的情况。另外壳体的敞口端边缘做了卷边处理，避免安装维护时锋利的板材边缘划伤操作人员的手部，也能防止内部布线时割破线缆的绝缘层，提升使用过程中的安全性。
