20厘米规格长条形感应传感部件结构设计

　　在工业自动化产线的位置检测、物料到位判定、行程限位防护这类场景里，长条形的线性传感部件一直是选型里的高频品类，这次完成的20厘米长度规格的传感构件，就是针对窄安装空间、长检测覆盖范围的工位做的适配设计。先从实际安装边界说起，这款构件总长度控制在200mm，截面采用窄边矩形设计，主体宽度控制在22mm，厚度18mm，底部预留了和标准工业铝型材槽宽匹配的卡扣式安装位，不需要额外打安装孔，直接卡入15系列铝型材的槽道就能完成固定，安装时的侧向预留间隙只需要3mm，非常适合在输送线侧边、工装夹具的窄缝位置、小型设备的内壁走线槽旁布置，不会占用过多的设备内部空间。

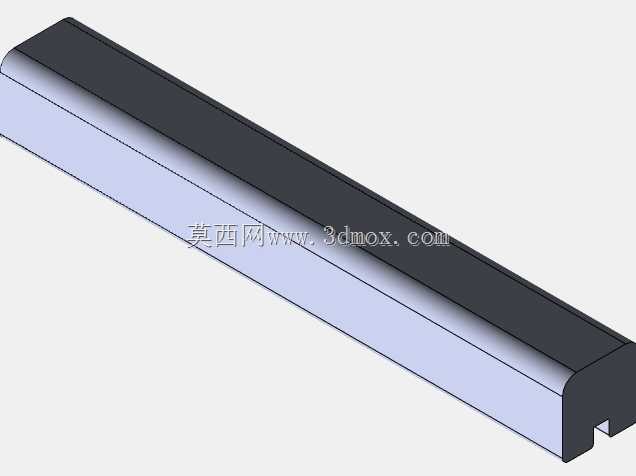

　　从功能特性来看，这款传感构件的外壳采用两段式结构，上部是深色的防护盖，下部是浅色调的主体基座，两者采用卡扣加侧边定位筋的配合方式，装配时不需要螺丝固定，沿着长度方向滑入就能完成扣合，后期维护更换内部感应元件时，只需要用平口螺丝刀撬动侧边的卡扣位就能拆开上盖，维护效率比螺丝固定的结构提升不少。外壳的边角全部做了R1.5的圆角处理，一方面是避免安装时尖锐边角划伤操作人员的手部，另一方面也能减少设备运行过程中积尘的死角，在有少量粉尘的车间环境里，日常清洁只需要用干布擦拭表面就能完成维护。构件的端部做了内凹的走线槽设计，引出线可以从端部的槽位顺着安装面走线，不会出现线缆被构件本体压住、或者长期弯折导致线芯断裂的问题，走线槽的边缘也做了倒圆角处理，避免割伤线缆外皮。

　　设计思路上，一开始做方案的时候，本来考虑的是圆形截面的传感外壳，但实际和产线安装的需求比对后发现，圆形截面的构件在铝型材上安装需要额外的固定夹，不仅增加配件成本，固定夹还会突出安装面，容易和输送线上的工装托盘发生刮碰，后来改成矩形截面的结构，直接利用底部的卡扣和铝型材槽配合，省去了额外的固定配件，同时整个构件的外表面和安装面齐平，没有突出的结构件，完全避免了和移动部件发生干涉的可能。长度设定为20厘米也是经过实际工位测算的，常规的小型输送线工位，物料到位检测的覆盖范围大多在150-180mm之间，200mm的总长度扣除两端的安装定位位，有效检测区间刚好能覆盖180mm的范围，既不会因为长度太短导致检测区间覆盖不足，也不会因为长度过长造成材料浪费、安装时和相邻工位的部件发生碰撞。

　　实际应用中，这类长条形传感部件可以用在很多场景，比如包装设备上的薄膜走带位置检测，把构件安装在走带路径的侧边，就能全程检测薄膜的偏移量，比单点式的传感器检测范围更大，不需要布置多个单点传感器就能覆盖整个走带宽度；在小型装配工装里，也可以把它安装在夹具的开合行程旁，检测夹具的开合位置是否到位，因为长度足够，不需要精准调整传感器的安装位置，只要构件在行程范围内就能稳定检测信号，降低了现场安装调试的难度。还有在电子元件的分拣输送线上，这类长条形传感部件可以安装在输送轨道的下方，检测轨道上是否有元件经过，不管元件在轨道的哪个位置都能被检测到，不会因为元件位置偏移出现漏检的情况。

　　结构细节上，构件内部的感应元件安装槽做了定位筋设计，感应电路板可以顺着槽位滑入，不需要打胶固定，定位筋的间隙控制在0.2mm，既能保证电路板安装后不会出现晃动，也能在需要更换的时候顺利滑出。外壳的壁厚设计为1.8mm，兼顾了结构强度和材料成本，在正常的工业使用环境下，即使受到轻微的外力碰撞，也不会出现外壳变形压坏内部元件的情况，同时这个壁厚也不会让整个构件过于笨重，单根构件的重量控制在120g以内，安装时不需要考虑承重问题，即使是薄型的铝型材安装面也能稳定固定。底部的卡扣结构做了倒钩设计，卡入铝型材槽后，倒钩会卡在槽的内壁，即使设备运行产生持续振动，构件也不会出现松脱移位的情况，不需要额外加防松配件。端部的位置预留了密封胶圈的安装位，如果是在有少量切削液或者水雾的加工场景里，可以加装密封胶圈，提升外壳的防护等级，不用重新开模做外壳结构，一套模具就能适配不同防护等级的使用需求，减少了开模成本，也方便用户根据自己的使用场景灵活选配配件。
