罗斯卡邮报适配用螺纹连接传感基座结构

　　在工业现场仪表布设、流体管路参数采集的场景里，这类带内螺纹接口的半剖式基座结构，是传感单元与被测管路之间的核心衔接载体，日常在液压站油路压力监测、化工管路介质温度采集、气动系统气压反馈的工位上都能见到它的身影，它的核心作用是为传感检测元件提供稳定的安装定位基准，同时保证被测介质不会从安装衔接位置发生泄漏，避免检测数据失准或者现场介质跑冒的问题。

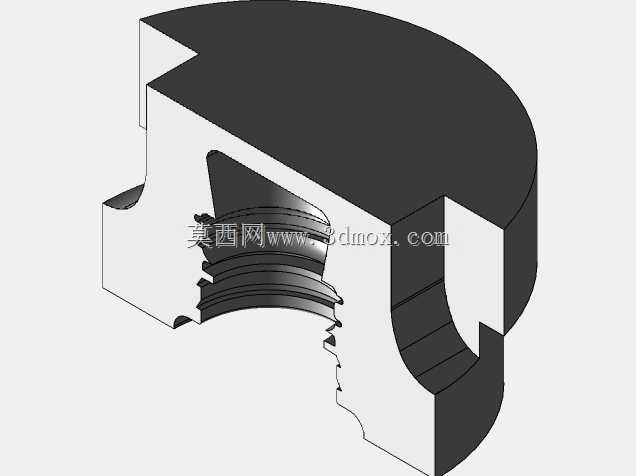

　　从结构设计逻辑来看，这个基座采用了半圆柱式的主体构型，外侧是平整的圆弧安装面，能够直接贴合在圆形管壁或者设备壳体的弧形安装位上，相比方形基座不需要额外加工适配的弧形垫块，能减少现场安装的适配工作量。内侧预留的多段阶梯内螺纹，是专门用来旋入标准规格的传感探头，螺纹段的阶梯差设计，一方面是给传感探头的密封垫圈提供压紧定位的台阶面，安装时只要把探头旋到台阶位置就能保证密封压缩量处于合理区间，不会因为旋入过深压坏密封件，也不会因为旋入深度不足导致密封失效；另一方面阶梯结构也能强化基座本身的结构强度，在管路存在振动的工况下，不会因为长期受交变应力出现螺纹滑牙或者基座开裂的问题。

　　做这个结构的三维建模时，首先要确认的是安装边界尺寸：基座的外圆弧半径需要和被测安装面的曲率完全匹配，保证安装时接触面的贴合度，避免出现安装缝隙导致的固定不稳；内螺纹的规格要对应常用的工业传感探头标准螺纹尺寸，螺纹的有效旋合长度要满足密封和抗拉脱的要求，一般要保证至少5个完整的螺纹牙型，才能承受管路内的介质压力冲击。基座上的侧向开槽结构，是为了给传感探头的走线或者尾部接线端子留出避让空间，不需要在安装位置额外加工走线槽，安装时直接把探头的线缆从开槽位置引出即可，能压缩整体安装占用的空间，在设备内部布线空间紧张的场景下这个设计的优势会非常明显。

　　从实际使用的功能特性来说，这个基座的分体式半围结构，相比整圆式的安装座，在后期维护更换传感探头的时候不需要把整个基座从管路上拆下来，只需要松开固定基座的紧固件，就能把基座侧向挪开足够的空间，直接旋出旧探头更换新件，大幅缩短现场维护的停机时间，尤其是在连续生产的化工、冶金生产线上，每减少一分钟的停机时间都能减少对应的生产损失。基座的壁厚设计是按照常规工业管路1.6倍公称压力的强度要求来核算的，在建模时已经做了对应的应力校核，在额定压力工况下不会出现结构变形，螺纹位置的挤压应力也处于材料许用应力范围内，长期使用不会出现塑性变形。

　　在建模过程中，螺纹部分采用了真实牙型建模而不是贴图修饰，就是为了后续做装配干涉检查的时候，能够准确验证探头和基座螺纹的配合间隙，提前发现螺纹旋合时可能出现的干涉问题，避免实际加工出来的零件出现探头拧不进去或者配合间隙过大的问题。基座外侧的两个安装耳位置，预留了标准螺栓的过孔，孔位的中心距是按照常用的仪表安装规范设定的，能够直接适配现场通用的安装固定螺栓，不需要重新配打孔位。另外在基座和安装面接触的端面上，预留了密封胶圈的安装槽，安装时放入对应规格的O型圈，就能实现基座和设备安装面之间的静密封，即使在有一定压力的介质环境下，也不会出现介质从基座安装缝隙渗漏的问题。

　　很多刚入行的结构设计人员做这类传感安装基座的时候，经常会忽略螺纹末端的退刀槽结构，这个模型里在螺纹段的末端设计了标准宽度的退刀槽，一方面是方便机加工时螺纹加工刀具的退刀，保证螺纹的有效长度符合设计要求，另一方面退刀槽也能起到应力释放的作用，避免螺纹末端和台阶位置的应力集中，在受振动冲击的时候不会从应力集中位置出现断裂。整个基座的外形没有多余的冗余结构，在保证结构强度和安装功能的前提下，尽可能压缩了整体的体积和重量，不管是用金属切削加工还是采用工程塑料注塑加工，都能很好地控制加工成本，适合批量生产应用在各类需要布设传感检测点的工业设备上。
