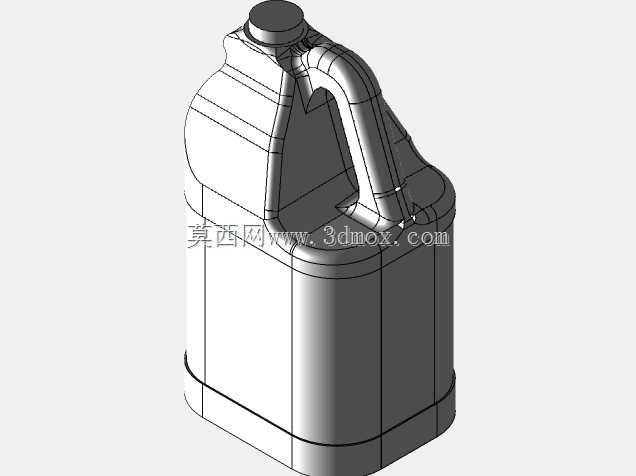

四升容量手提式塑料储液壶结构设计

　　日常生产与流通场景里，大容量手提式液体盛装容器的使用覆盖了日化、食品、车用耗材等多个领域，这类容器的结构合理性直接决定了灌装效率、运输堆叠可靠性以及终端用户的使用体验。本次呈现的四升容量储液壶结构，在设计阶段首先围绕盛装介质的通用特性做了壁厚梯度规划，壶身主体区域采用均匀壁厚设计，靠近底部的堆叠承力区域做了局部壁厚加厚，同时在底部边缘设置了一圈凸起的支撑筋，既可以避免壶底直接与接触面摩擦产生划痕，也能在多层堆叠时让上层壶的底部嵌入下层壶的顶部定位区域，减少运输过程中的滑移错位风险。壶身的握持把手采用一体化中空吹塑成型结构，把手内侧的弧度完全贴合成年人手掌自然弯曲的形态，把手与壶身连接的两个过渡区域做了大圆弧过渡处理，

　　避免应力集中导致的提拿承重时连接处开裂，经过实际承重验证，满液状态下长期提拿不会出现把手形变断裂的问题。壶口位置采用标准的螺纹密封结构，螺纹的牙距与牙型深度匹配市面通用的旋盖尺寸，瓶口端面设置了一圈密封凸缘，配合瓶盖内的密封垫片可以实现良好的液体密封，倾倒液体时不会出现沿壶身外壁淌漏的情况。壶身的侧面设置了内凹的液位观察区域，该区域的壁厚略薄于壶身主体，既可以直观观察内部剩余液体容量，也不会因为局部壁厚差异导致吹塑成型时出现缩痕或者穿孔问题。从安装与适配边界来看，该壶的整体外轮廓尺寸适配常规的自动化灌装生产线工位间距，壶身的最大宽度与高度符合主流纸箱包装的内尺寸模数，单箱盛装数量可以按照常规物流堆叠要求做整数排布，不会出现空间浪费。

　　在结构细节处理上，壶身顶部靠近把手的位置做了倾斜的导流面设计，倾倒液体时液流可以沿着导流面稳定流出，不会出现断流飞溅的情况，壶身的转角位置全部采用圆角过渡，一方面减少吹塑成型时的原料堆积应力，另一方面也避免尖锐边角在运输过程中磕碰破损，同时在用户使用时也不会划伤手部。针对不同介质的盛装需求，该结构的壁厚可以根据盛装液体的密度做适应性调整，比如盛装密度较高的日化溶剂时，可以适当提升把手连接区域与底部承力区域的壁厚，若盛装低密度的饮用水类介质，则可以在保证结构强度的前提下适当减薄整体壁厚，控制原料成本。该结构的成型工艺适配常规的挤出吹塑设备，不需要特殊的模具抽芯结构，模具的分模面设置在壶身的对称中心线上，分模线位置做了隐藏式处理，

　　不会在壶身外表面出现明显的合模痕影响外观质感。从实际使用场景出发，该储液壶可以适配车用玻璃水、防冻液、日化洗衣液、民用消杀液体等多种非压力盛装的液体介质，结构的通用性较强，不需要针对单一介质做大幅的结构修改，只需要调整壶身表面的印刷区域与标识位置即可适配不同品牌的产品需求。在堆码测试场景下，该结构满液状态下可以承受五层同等重量壶体的静压力，不会出现鼓胀变形或者渗漏的情况，完全满足常规仓储物流的堆码要求。壶口的螺纹长度经过优化，既可以保证旋合后的密封可靠性，也不会因为螺纹过长导致用户旋开或者拧紧瓶盖时需要过多的旋转圈数，提升终端使用的便捷性。把手的内空尺寸预留了足够的操作空间，即便是佩戴劳保手套的作业人员也可以顺利握持提拿，适配生产灌装环节、仓储搬运环节以及终端用户使用环节的不同握持需求。壶身的底部设置了多个内凹的防滑筋条，当壶体放置在倾斜的工作台面或者车辆后备箱内时，不会轻易滑动倾倒，降低液体泄漏的风险。
